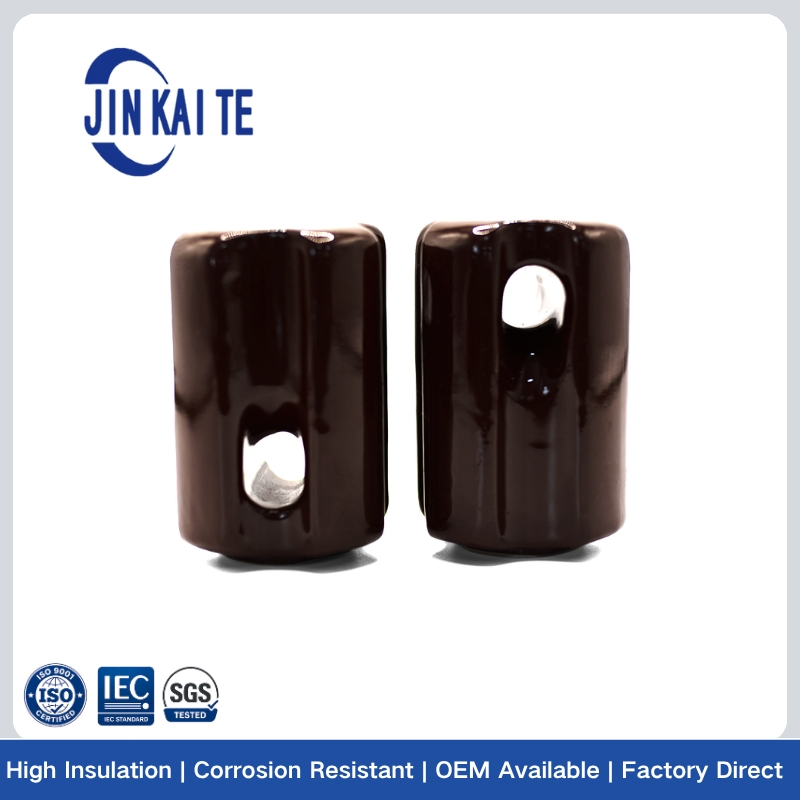

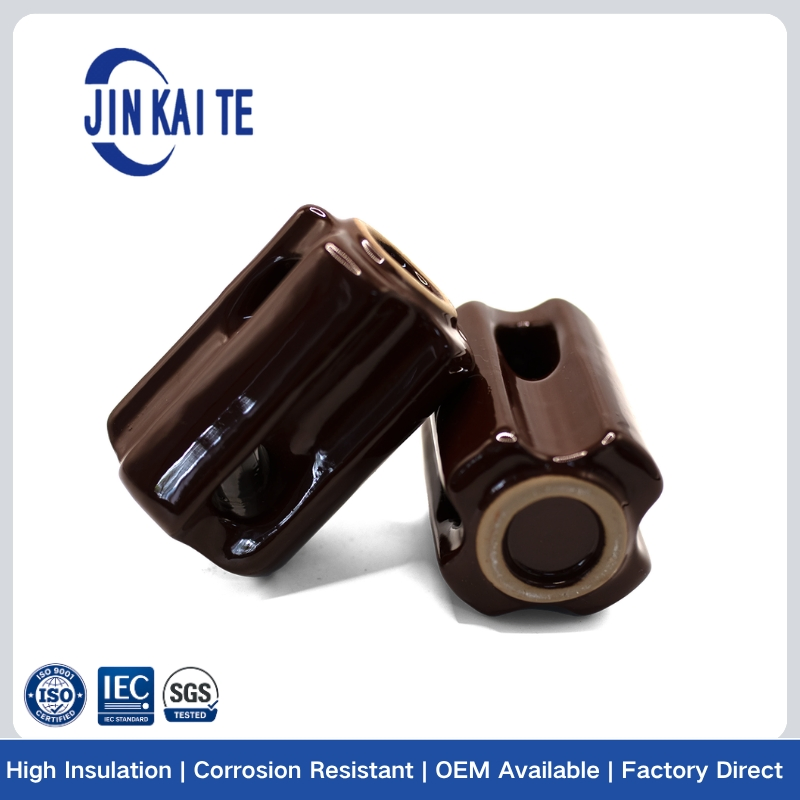

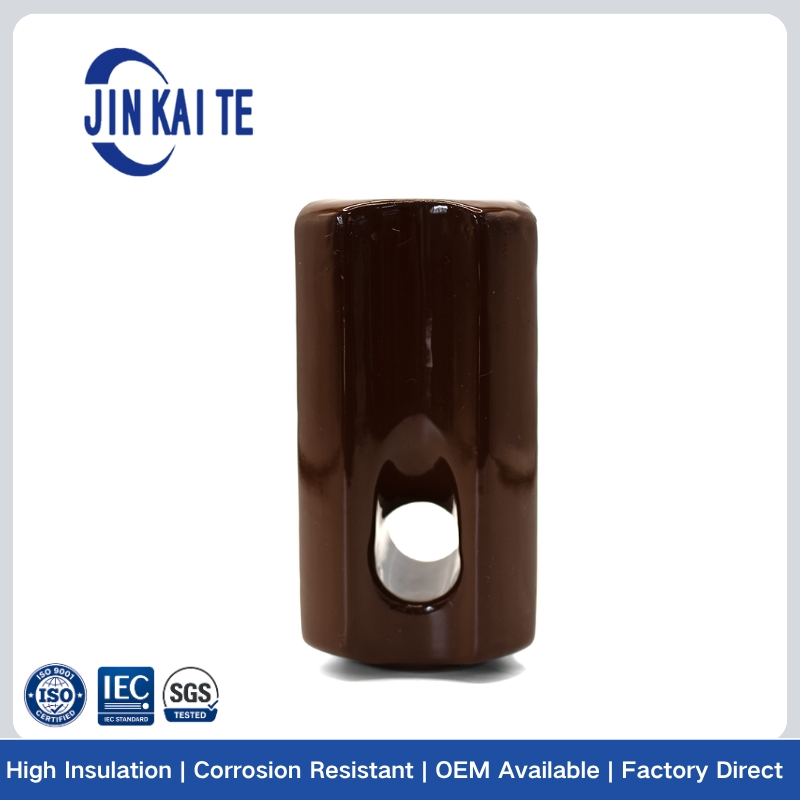

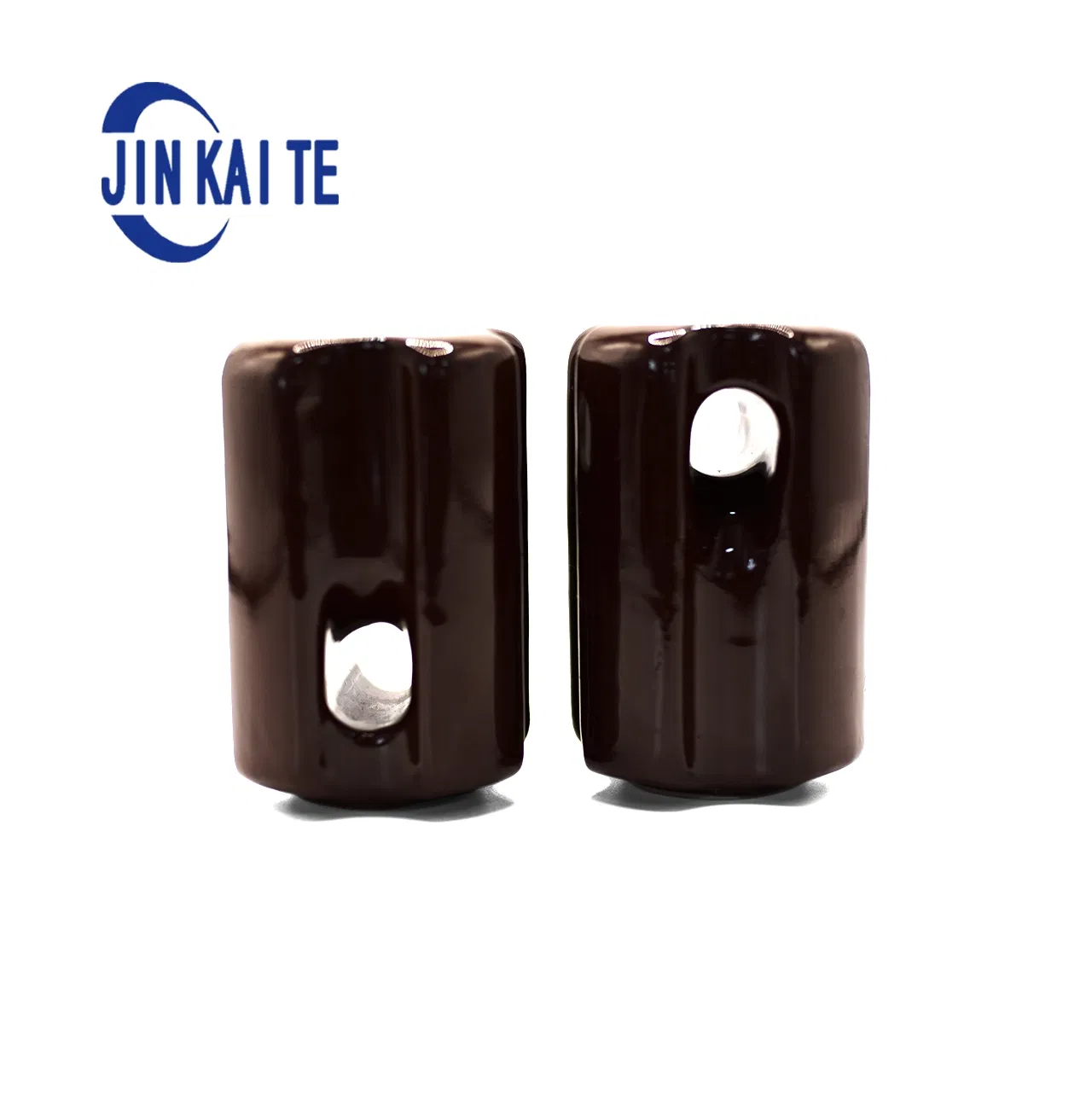

Insulador de porcelana tipo bobina de la serie ANSI 54 para 0.4kv-1kv línea de distribución de baja tensión tensión de cable de soporte

1 / 5

Insulador de porcelana tipo bobina de la serie ANSI 54 para 0.4kv-1kv línea de distribución de baja tensión tensión de cable de soporte

Enviar consulta

Descripción del Producto

Características Principales

Ventajas clave

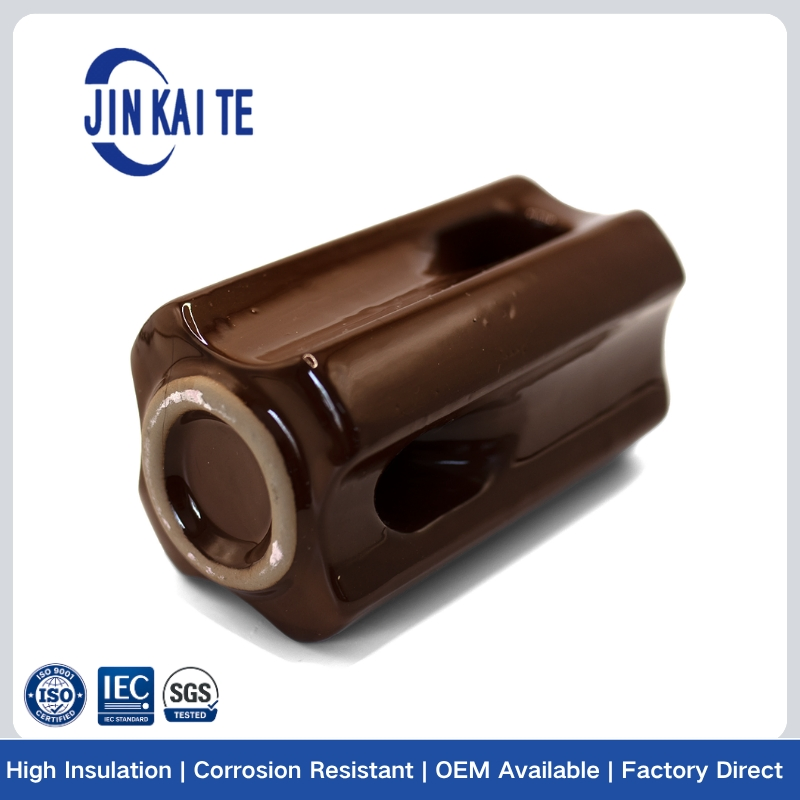

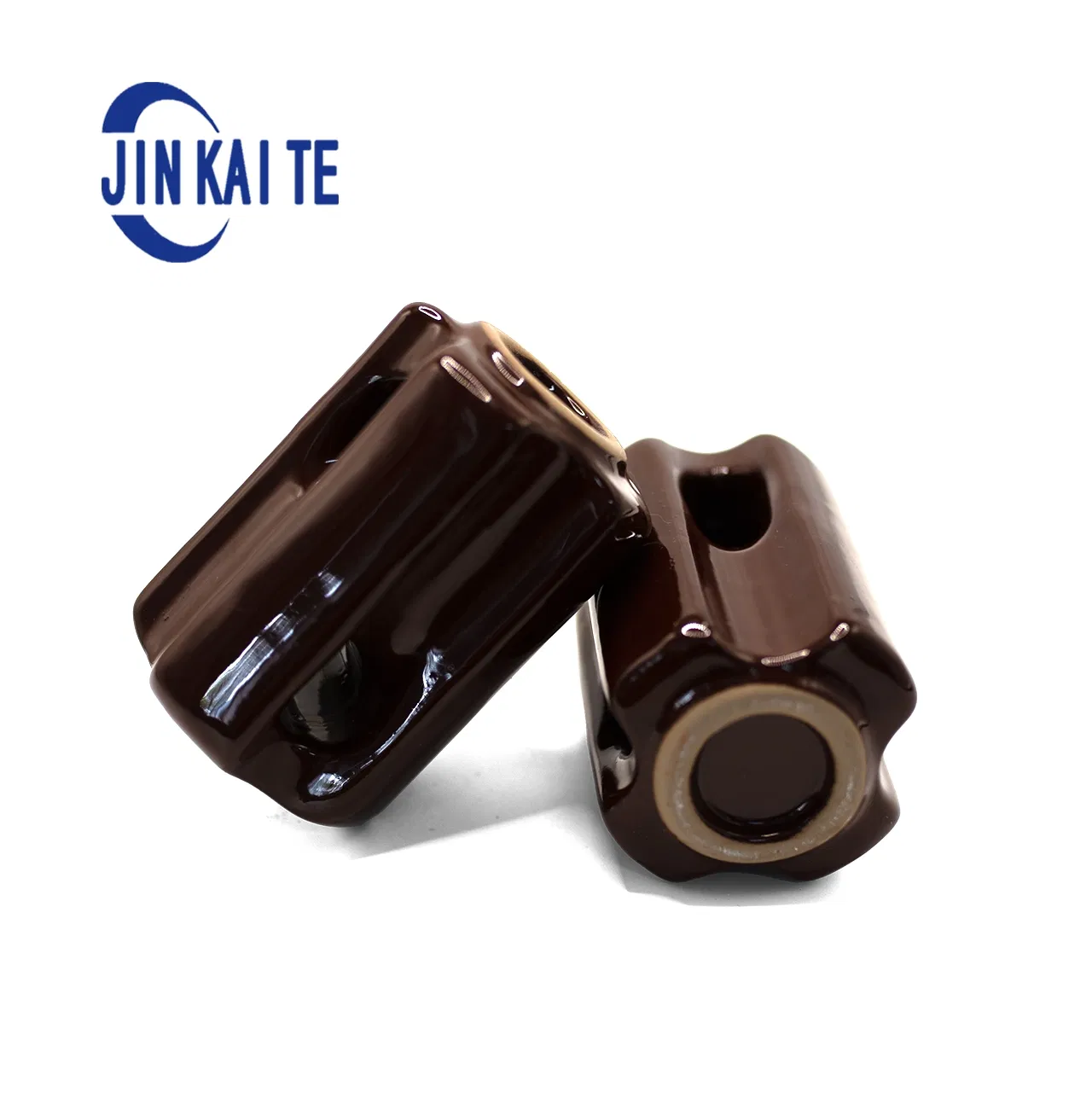

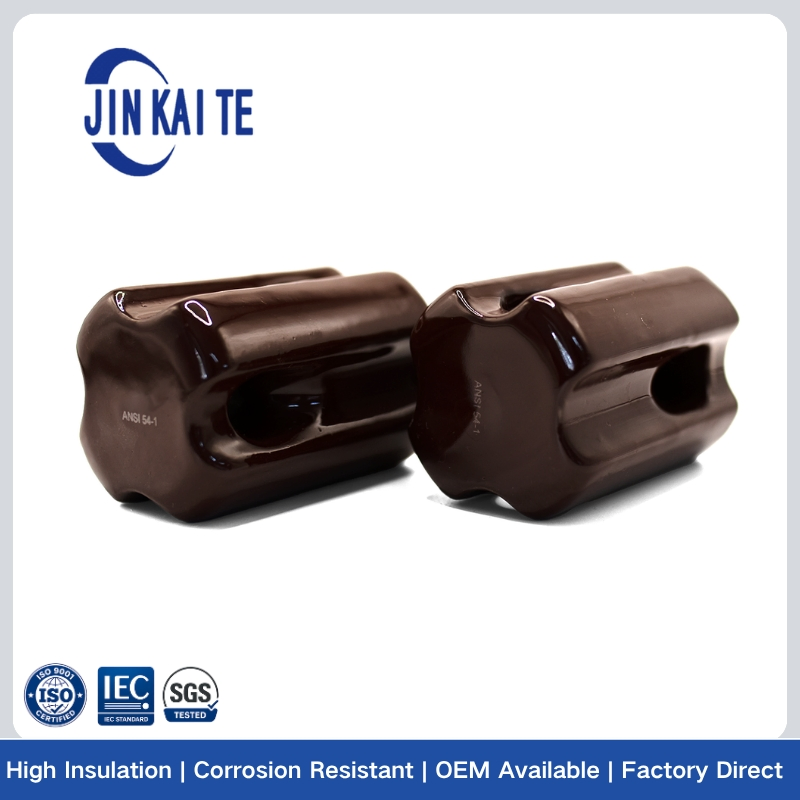

Diseño tipo bobina: Cuerpo octogonal antideslizante con dos ranuras para asegurar la fijación estable de los cables.
Porcelana de alta resistencia: Fuerza transversal de hasta 9.1kN, proporcionando un soporte de tensión altamente confiable.
Opciones de vidriado doble: Esmalte marrón para zonas costeras o contaminadas y esmalte blanco para áreas interiores limpias.
Fácil instalación: Orificio central pasante y dos ranuras que permiten un enhebrado rápido del conductor.
Intercambiable y compatible: Cumple con el estándar ANSI C29.6, siendo intercambiable con las dimensiones ED1, ED2 y ED3.

Descripción del Producto

La serie ANSI 54 de aisladores de porcelana tipo bobina está diseñada especialmente para líneas de distribución aérea de baja tensión de 0.4kV a 1kV, facilitando la retención y fijación de cables conductores y de soporte. Su cuerpo octogonal cuenta con un orificio pasante central y ranuras dobles superior/inferior para una fijación rápida y segura.

Están disponibles en esmalte marrón de alta temperatura, ideal para zonas costeras y áreas con alta contaminación por arena, y en esmalte blanco puro para entornos más limpios. Ofrece tres modelos con fuerzas transversales de 4.5kN a 9.1kN, totalmente intercambiables con los modelos estándar ED-1, ED-2 y ED-3.

Especificaciones rápidas

Modelos: ANSI 54-1, 54-2, 54-3

Equivalentes: ED-1, ED-2, ED-3

Fuerza: 4.5-9.1kN

Arqueo Seco: 10-15 kV

Arqueo Húmedo Vert.: 6-8kV

Arqueo Húmedo Horiz.: 8-10 kV

Altura total: 76mm

Diámetro máx.: 38mm

Orificio central: 14mm

Ancho de ranura: 12mm

Dist. de fuga: >=70mm

Tamaño del cable: 1.5-6mm²

Especificaciones Técnicas

Parámetro	Figura No.	Clase de ANSI	Fuerza transversal (lbs/kN)	Voltaje de arqueo seco de baja frecuencia (kV)	Voltaje de arqueo húmedo, Vertical (kV)	Voltaje de arqueo húmedo, Horizontal (kV)	Peso neto aprox. (kg)
54-1 ANSI (ED-1)	1	54-1	1000 (4.5)	10	6	8	0.30
54-2 ANSI (ED-2)	2	54-2	1500 (6.8)	12	7	9	0.45
54-3 ANSI (ED-3)	3	54-3	2000 (9.1)	15	8	10	0.60
54-4 ANSI (ED-4)	4	54-4	3000 (13.6)	18	10	12	0.85

Aplicaciones

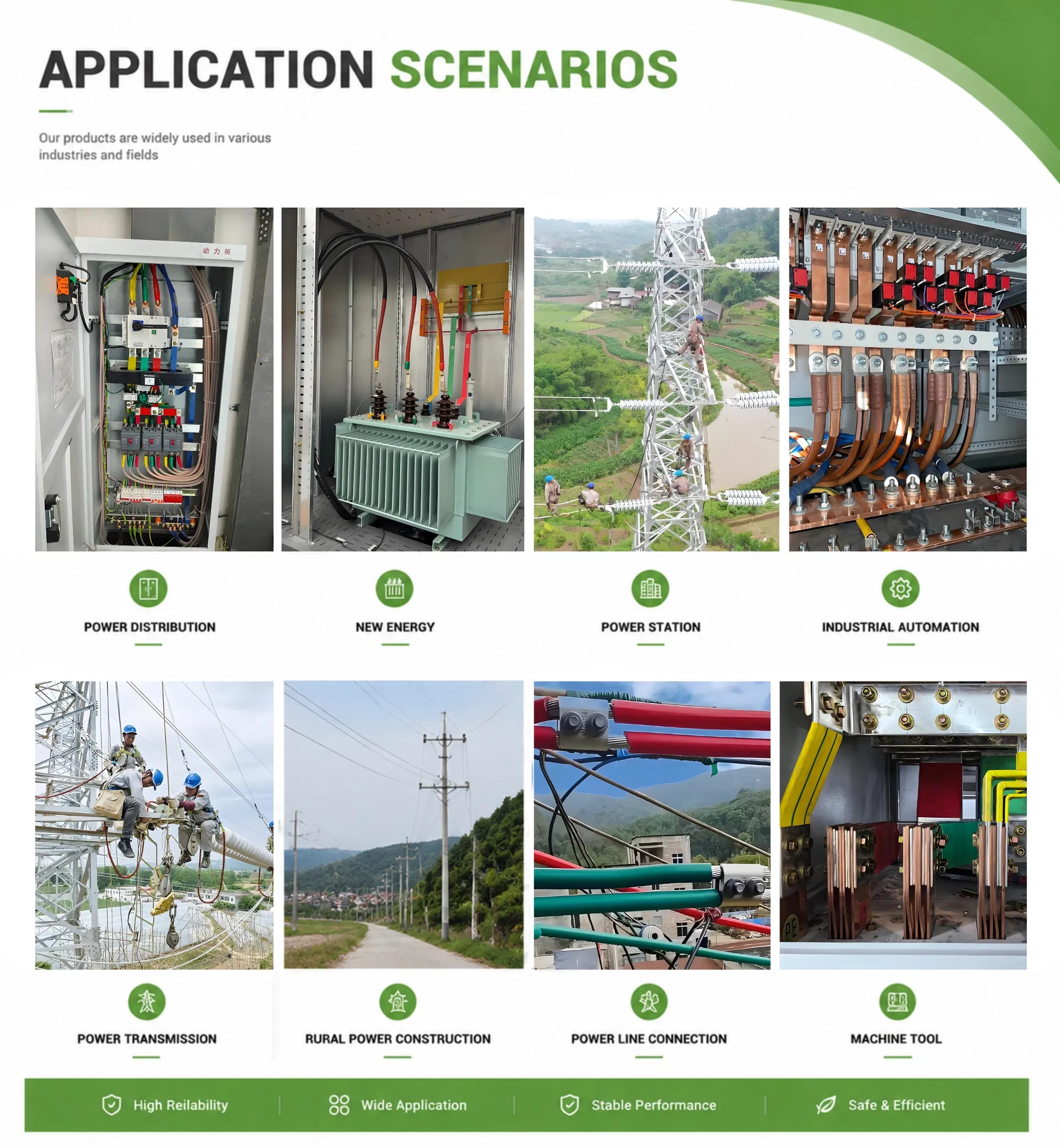

Aplicación de aisladores en líneas de distribución

Certificaciones

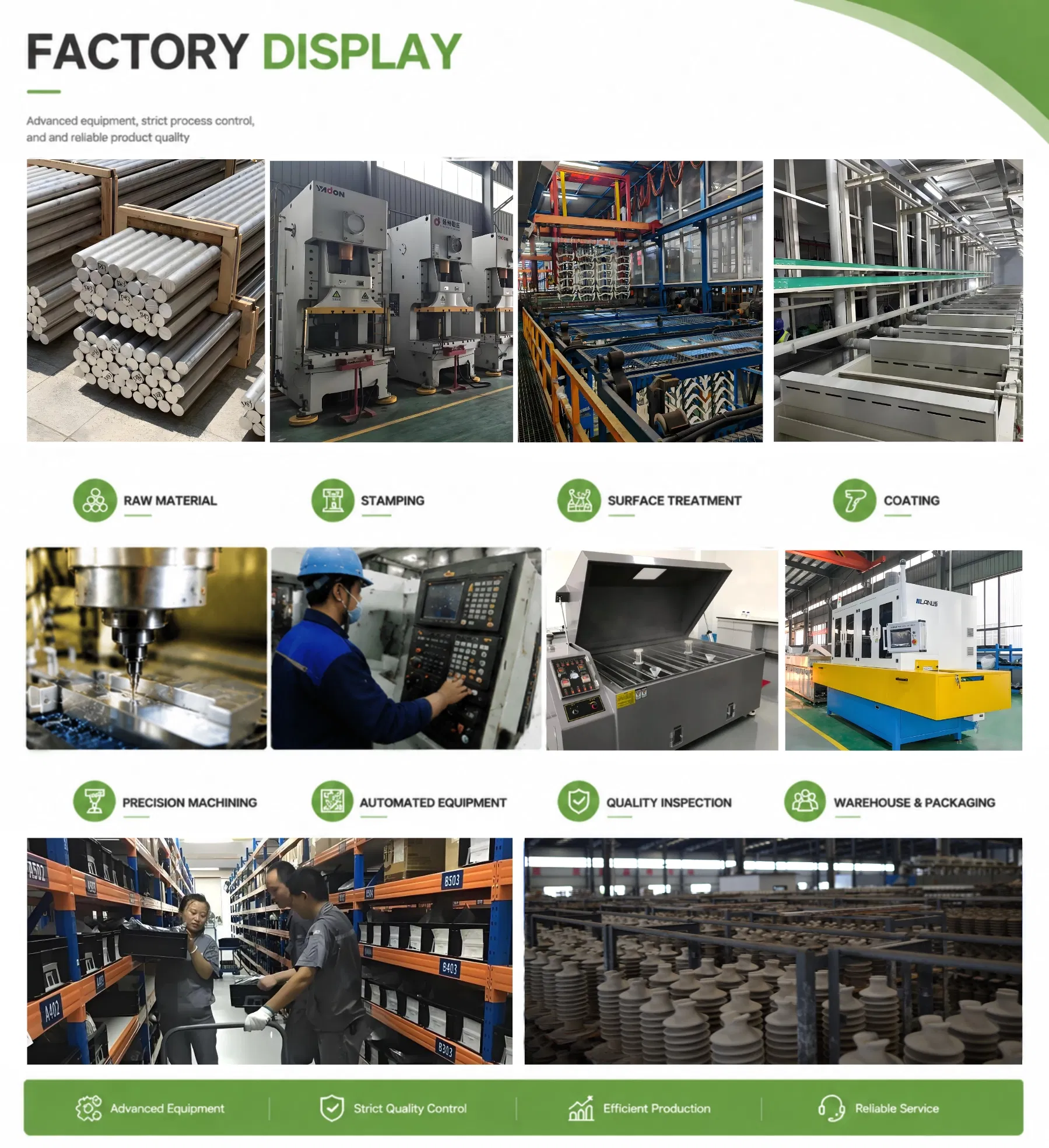

Perfil del Fabricante

Nuestra gama principal de productos abarca abrazaderas de suspensión, abrazaderas de ranura paralela, manguitos de empalme, amortiguadores de vibración, abrazaderas de perforación de aislamiento y diversas placas y anillos de suspensión diseñados para la transmisión de energía de alta tensión, redes de distribución urbana y rural, energía eólica y proyectos fotovoltaicos. Soportamos la personalización según especificaciones no estándar para envíos internacionales.

Impulsados por la innovación y la integridad global, nos apoyamos en un equipo profesional de comercio exterior y en una cadena de suministro robusta para exportar a mercados de Europa, América, el Sudeste Asiático y Oriente Medio, posicionándonos como un proveedor confiable de herrajes eléctricos en todo el mundo.

Embalaje y Envío

Embalaje: Los productos se embalan en cajas de cartón estándar para exportación. Todos los artículos pasan por una inspección al 100% de apariencia, dimensiones, resistencia de sujeción y protección anticorrosión antes del empaque.

Envío: Colaboramos con empresas internacionales de logística como DHL, FedEx y UPS para envíos pequeños puerta a puerta. Para pedidos en volumen, gestionamos transporte marítimo, aéreo o ferroviario con documentación aduanera completa.

Plazo de entrega: Pedidos de muestras: de 5 a 10 días laborables; pedidos al por mayor: de 15 a 20 días laborables, sujeto al volumen del pedido. Rastrearemos el envío y le informaremos del estatus logístico en tiempo real.

Solicitar Información

¿Listo para enviar una consulta? Incluya los siguientes detalles para recibir una cotización rápida y precisa:

1. Detalles del Conductor: Tipo (ACSR, AAAC, OPGW, AAC) y rango de diámetro (mínimo y máximo en mm).
2. Requerimientos mecánicos: Tensión máxima de trabajo o carga de falla (kN).
3. Condiciones ambientales: Clima costero, desierto, industrial, rural o estándar.
4. Certificaciones requeridas: Cumplimiento de normas nacionales o específicas de su utilidad local.
5. Cantidad y Entrega: Volumen estimado del pedido, término de entrega preferido (FOB o CIF) y puerto de destino.

Nuestro equipo de ingeniería responderá en un plazo de 24 horas con una propuesta técnica y una oferta comercial competitiva.
