Aisladores de porcelana ANSI 11kV 33kV para alta tensión Aisladores de soporte para proyectos B2B globales

■ Visión General - Información Básica

No. de Modelo HY54-2

Estructura Aislador de Cepa

Tipo Aislador de Tipo A

Uso Transmisión de energía de alta tensión

Método de conexión Tipo Trough

Tamaño de la capacidad portante 53kn

Certificación ISO9001, IEC

Color Blanco

Fuerza de voladizo 55kv

Tensión de flashover seco (baja frec.) 30kv

Tensión de flashover húmedo (baja frec.) 15kv

Peso neto aproximado 0,65kg

Paquete de Transporte Caja de madera

Especificación Distancia de fuga 47mm

Origen China

Código del HS 8546209090

Capacidad de Producción 100000

■ Descripción de Producto

La serie 54-2 11kV/33kV ANSI tipo porcelana aislante de la cepa de los aislantes de la estancia de alta tensión

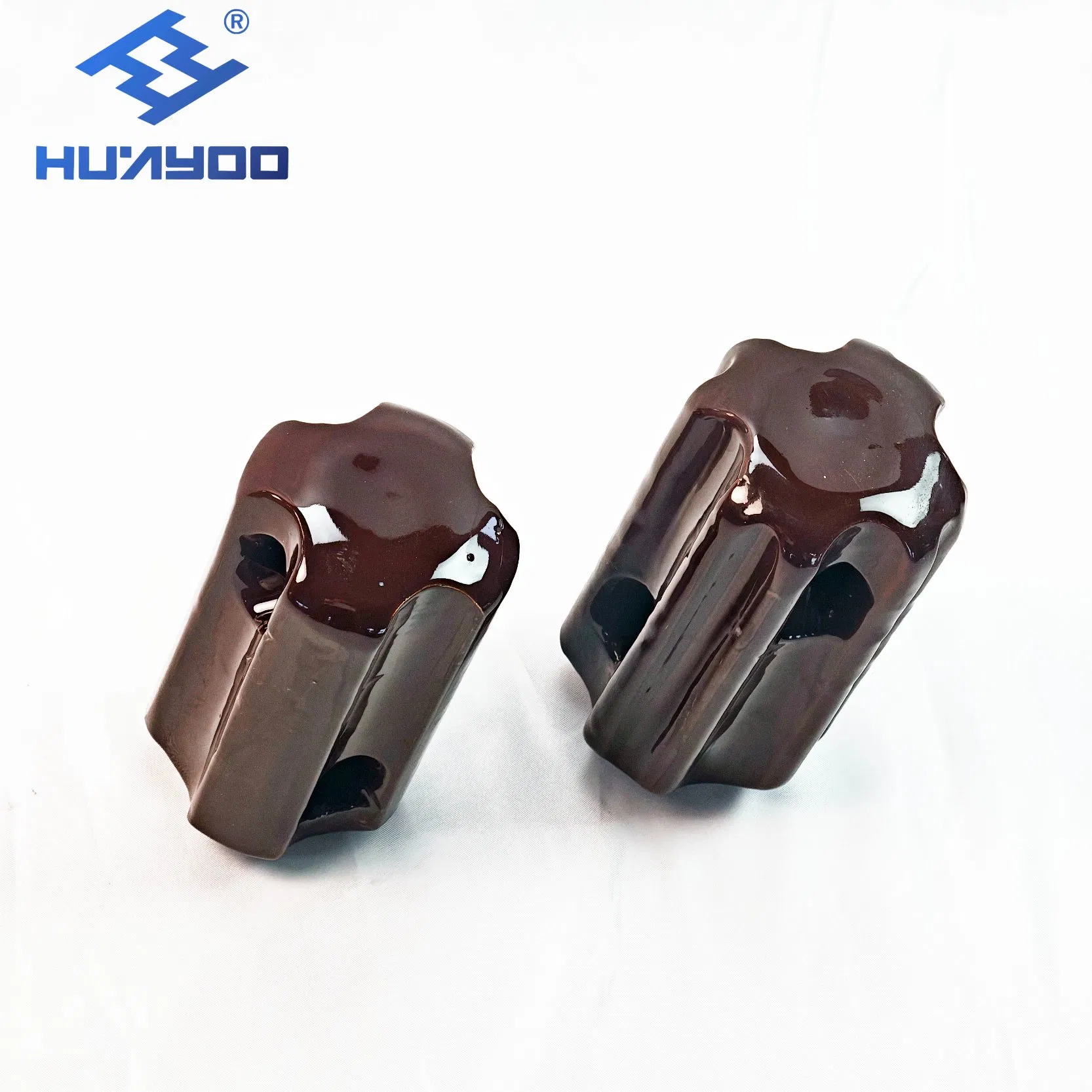

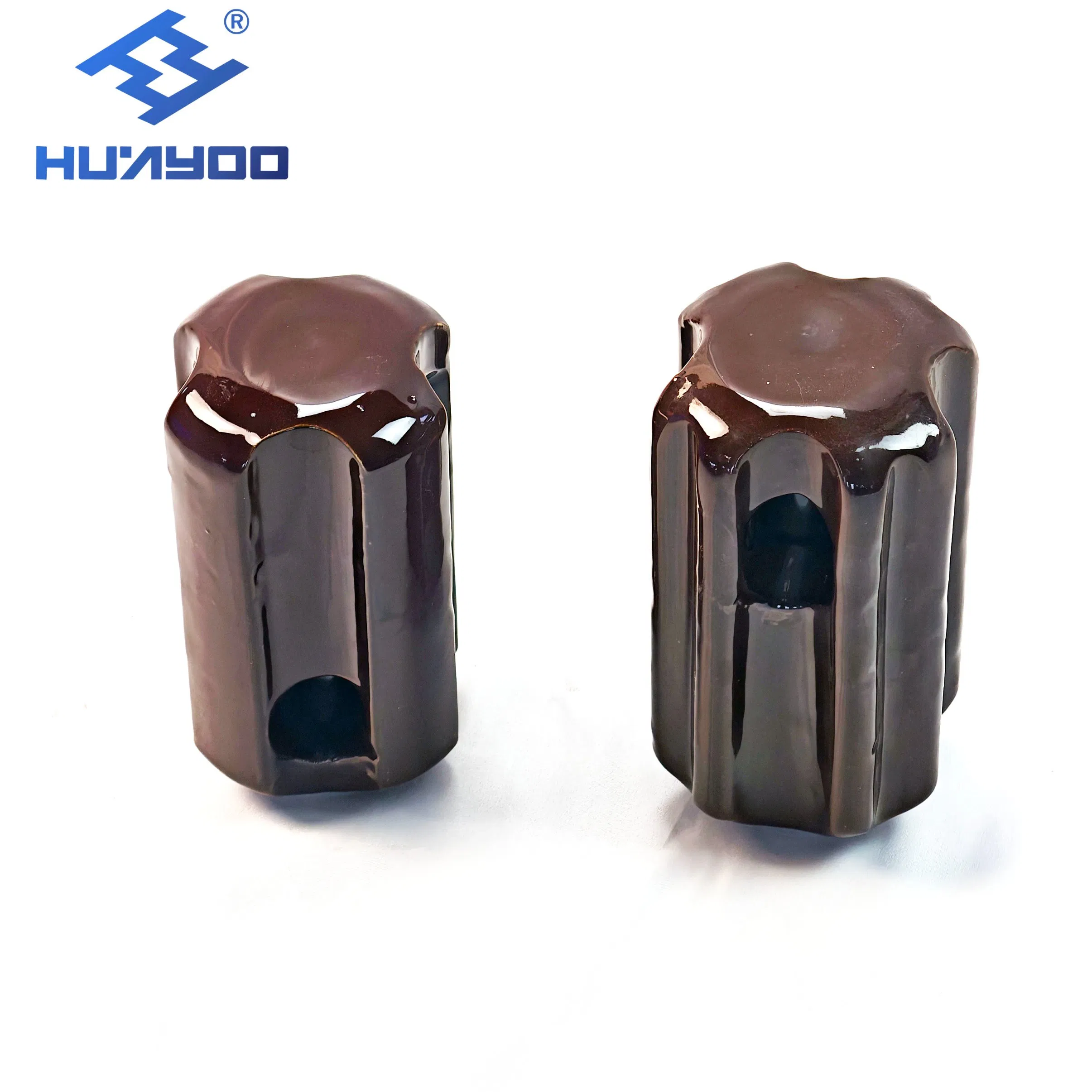

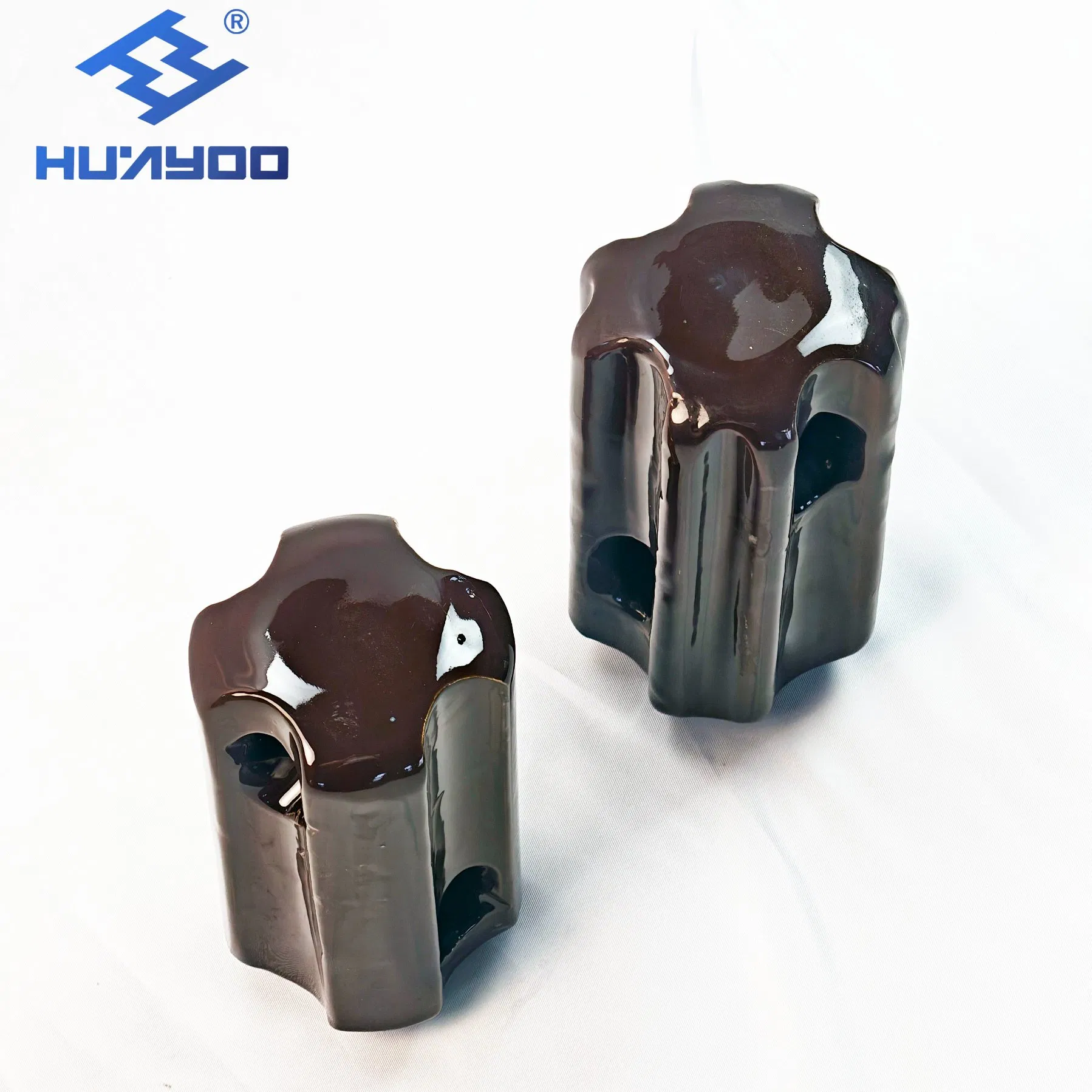

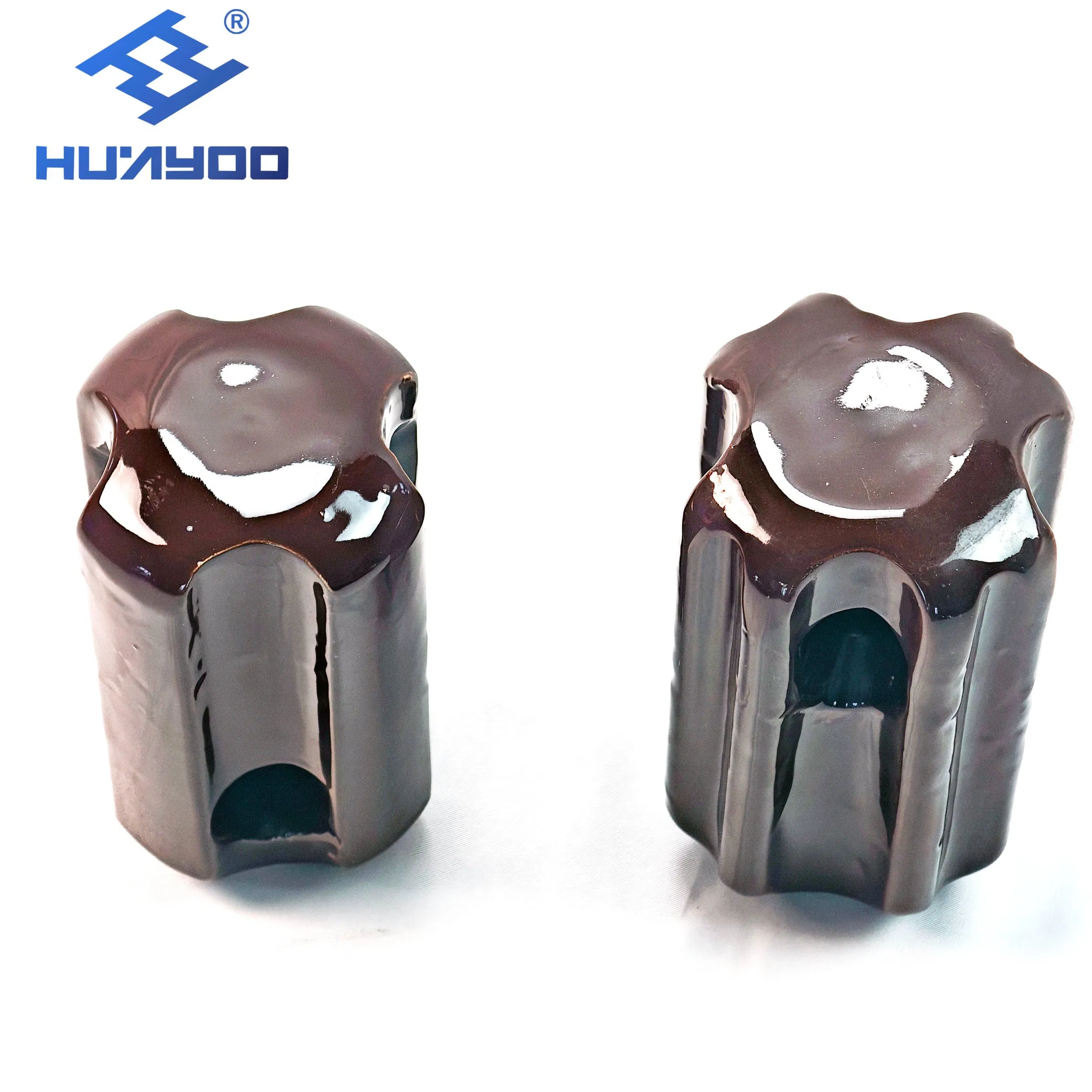

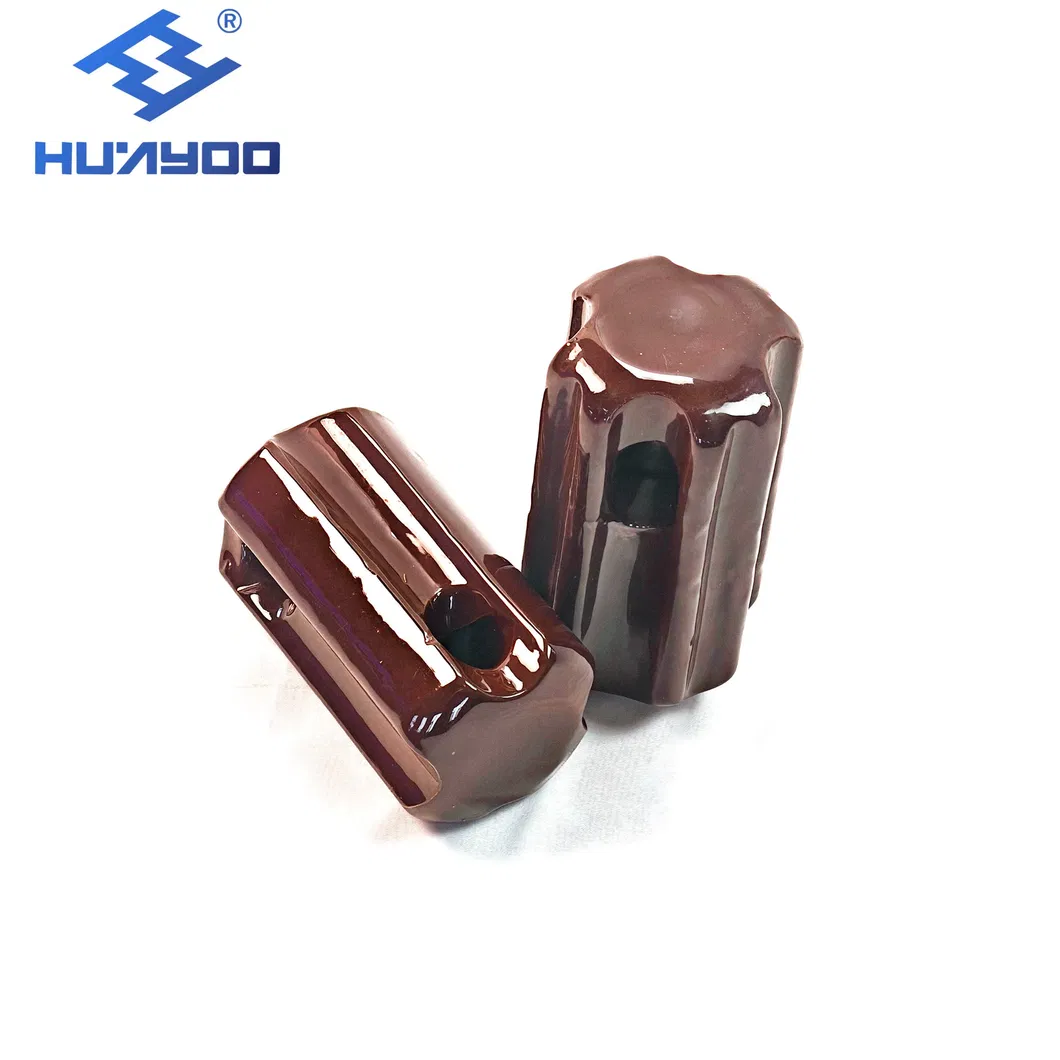

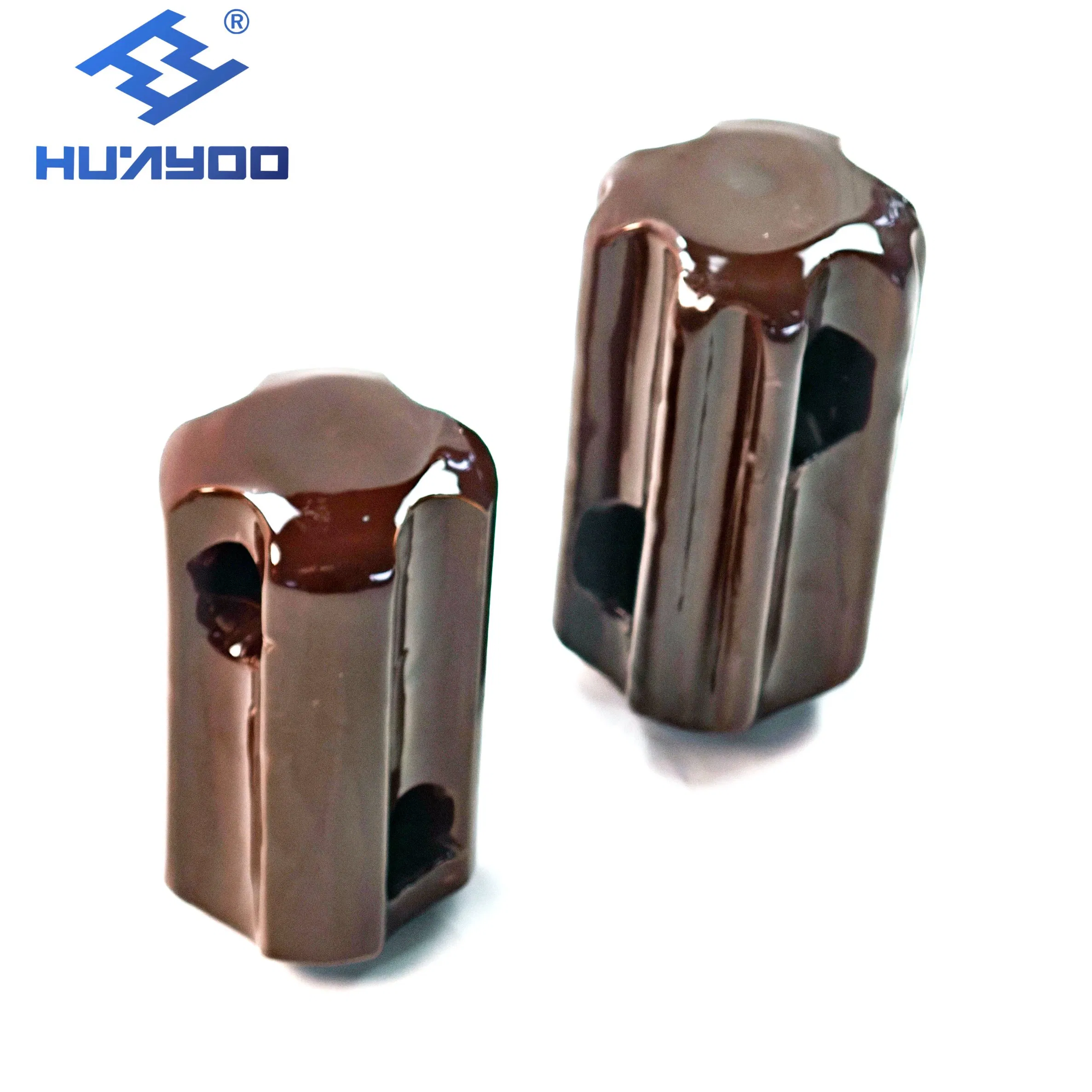

54-2 Serie 11kv/33kv Aislador de porcelana ANSI para tensiones altas, aisladores de soporte

ANSI de la serie 54-2 de la cepa de tipo aislante de porcelana es un estándar de alta media y alta tensión accesorio aislante fabricada en estricta conformidad con ANSI C29.4 las especificaciones industriales. Disponible en dos grados de tensión de corriente de 11kV y 33kV, esta estancia de porcelana aislante está especialmente diseñado para los gastos generales de la línea de transmisión y distribución de energía guy el aislamiento del cable. Como clave de la línea de accesorios, 54-2 polos ANSI tipo porcelana aislante de la cepa realiza funciones de doble núcleo: fiable de alto voltaje de aislamiento eléctrico y tensión mecánica estable polo cojinete para estancia de los cables. Conductores activos aislados de manera efectiva a partir de la utilidad de las estructuras de polo a tierra, la prevención de la corriente de fuga y arqueos de riesgos. Ampliamente adoptados en el poder municipal de cuadrículas, electrificación rural, industriales distribución de energía y proyectos de renovación de la línea aérea en todo el mundo, ANSI 54-2 tipo porcelana aislante de la cepa es una solución duradera y universal para media-alta tensión de línea de alimentación de tensión de aislamiento de escenarios.

■ Parámetros del producto

Parámetros técnicos de aisladores de porcelana ANSI

Ficha Técnica

Dimensiones y Parámetros		ANSI 54-1	ANSI 54-2	ANSI 54-3	ANSI 54-4
H (mm)		88	108	140	171
h (mm)		44	57	79	69
h1 (mm)		64	76	103	114
D (mm)		64	73	86	89
d (mm)		44	54	60	60
d1 (mm)		16	22	25	25
Falla mecánica de carga (KN)		44	53	89	89
Recorrido la distancia (mm)		41	47	57	76
Descarga Eléctrica Tensión	Seco (KV)	25	30	35	40
Descarga Eléctrica Tensión	Húmedo (KV)	12	15	18	23
Peso (kg)		0.43	0.63	1.2	2

■ Perfil del Fabricante

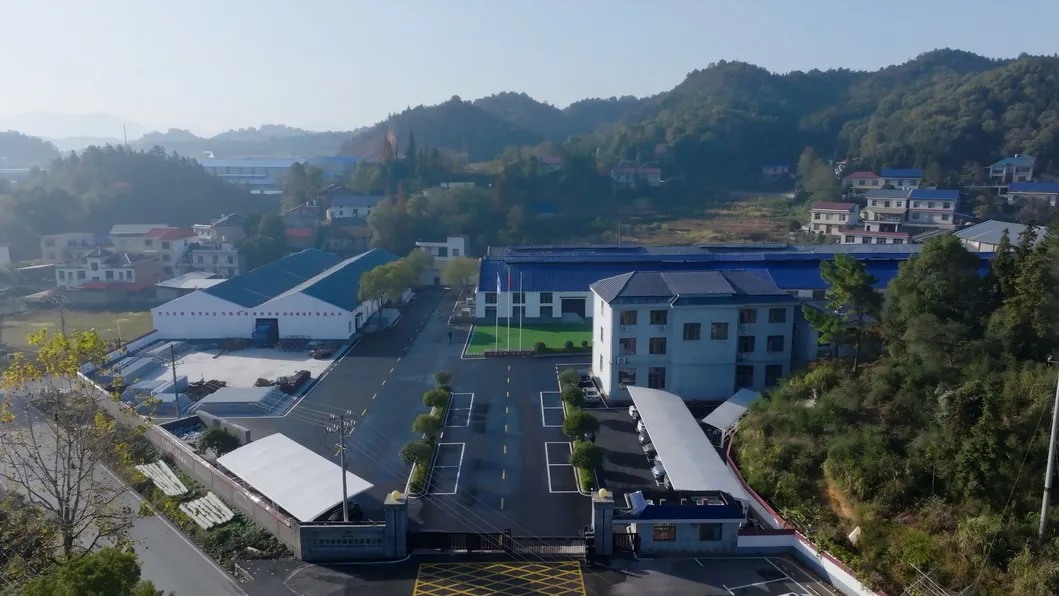

Instalaciones de producción de aisladores de porcelana

Somos un fabricante profesional especializado en los aisladores de porcelana para alta y baja tensión de líneas de transmisión y distribución, así como los de las centrales eléctricas. La planta cubre una superficie total de 20,399 metros cuadrados, incluyendo una fábrica de la construcción de área de 11,181.86 metros cuadrados.

Actualmente, contamos con un equipo técnico especializado y profesionales del sector. En los últimos años, hemos realizado grandes mejoras tecnológicas y de iniciativas de contratación de talento. Tras las actualizaciones aplicadas, los principales equipos de producción, el equipamiento de prueba e inspección y las tecnologías de control de procesos han alcanzado niveles avanzados dentro de la industria nacional.

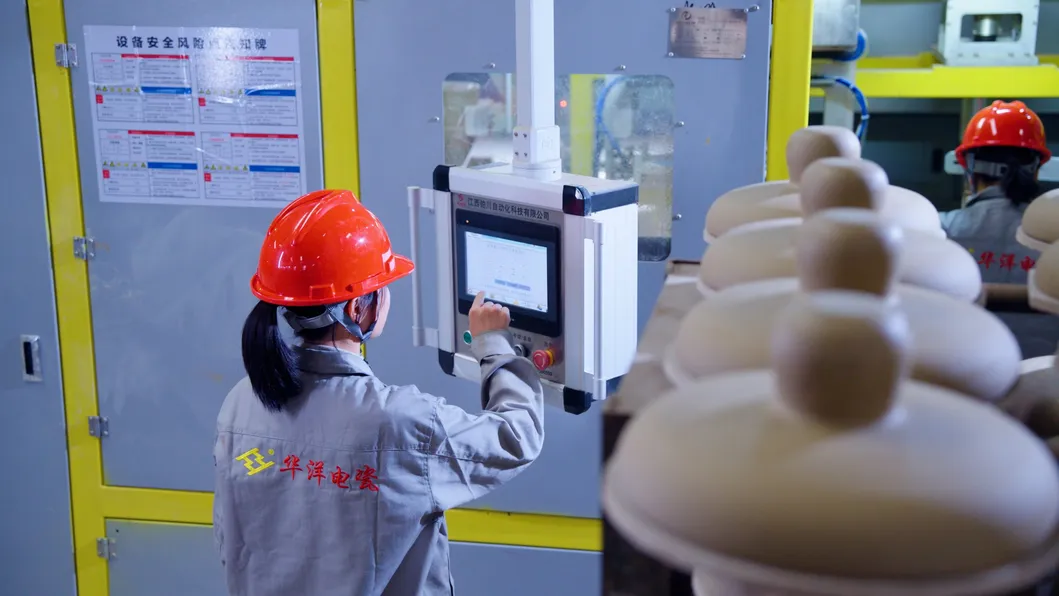

Línea de inspección y control de calidad

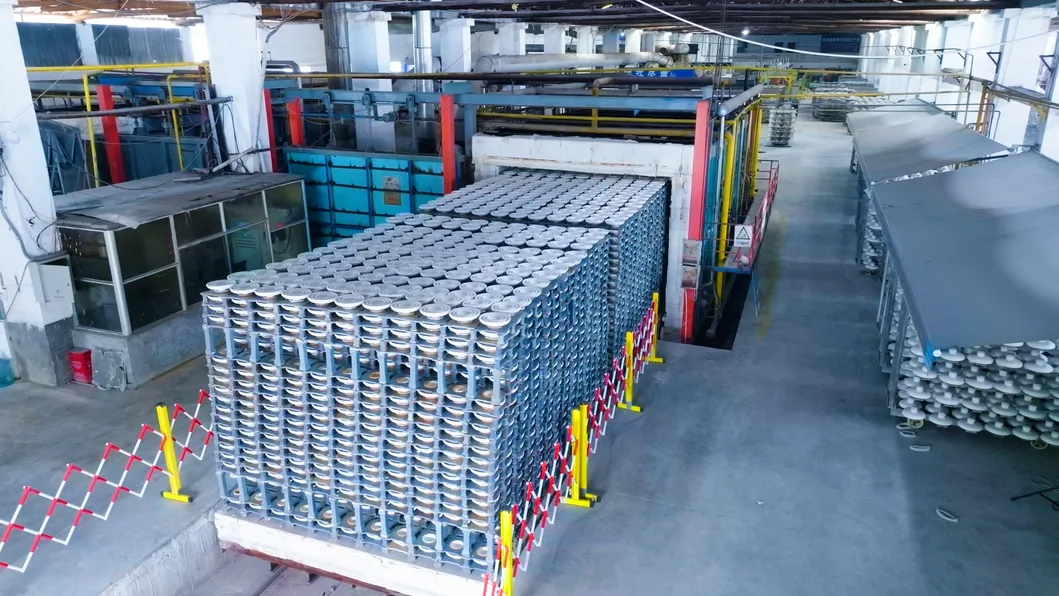

Laboratorio de ensayos mecánicos y eléctricos

Damos prioridad a la constante introducción de ingenieros e investigadores para el desarrollo de nuevas tecnologías. Anualmente se asigna un fondo especial para la mejora de I+D. Contamos con una sólida fuerza técnica, una avanzada tecnología de producción y rigurosos métodos de ensayo respaldados por instrumentos de última generación.

Nuestros principales productos abarcan aisladores de porcelana de hasta 300kV, incluyendo los tipos de suspensión de disco, clavija, poste, barra, cepa gemela y carrete. Todos nuestros productos pueden fabricarse e inspeccionarse bajo estándares internacionales como GB (estándar nacional), IEC (Comisión Electrotécnica Internacional), ANSI (Estándar Americano), BS (Estándar Británico), DIN (Estándar Alemán), AS (Estándar Australiano) y JIS (Estándar Japonés). Hemos acumulado un total de 25 patentes propias.

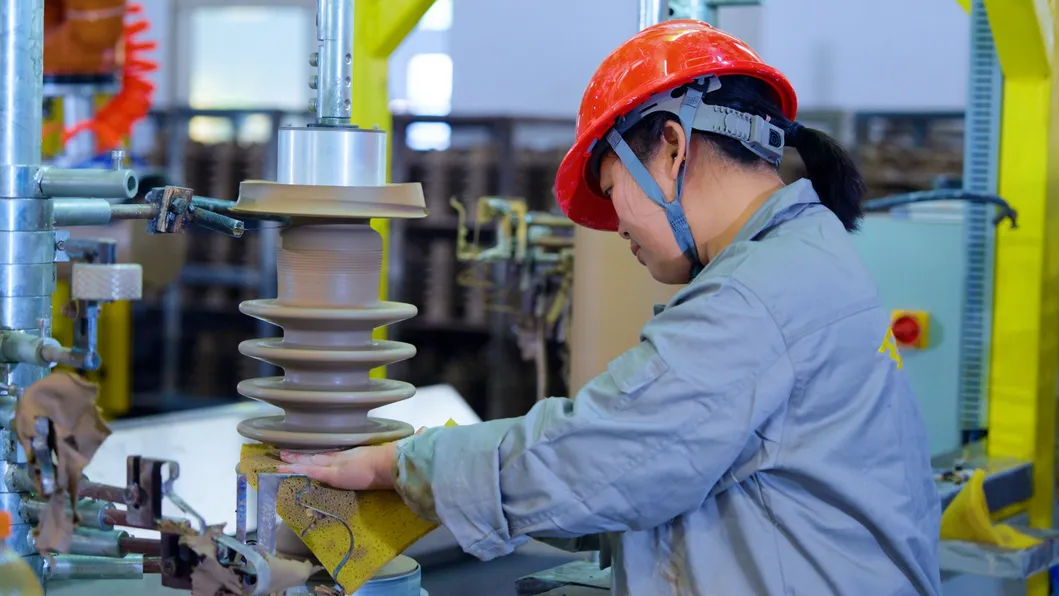

Productos aislantes certificados listos para despacho

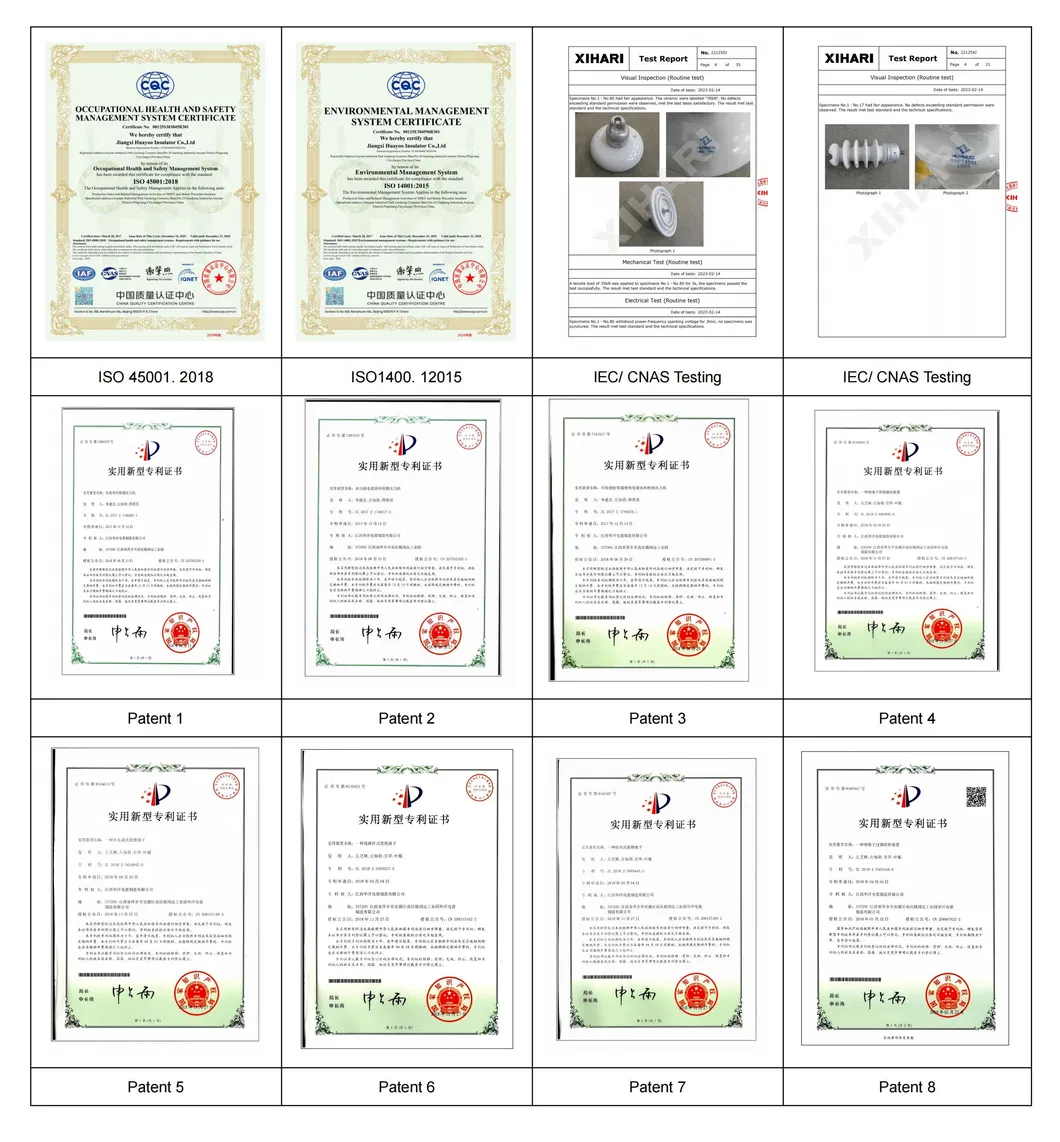

■ Certificaciones

■ Venta caliente de productos

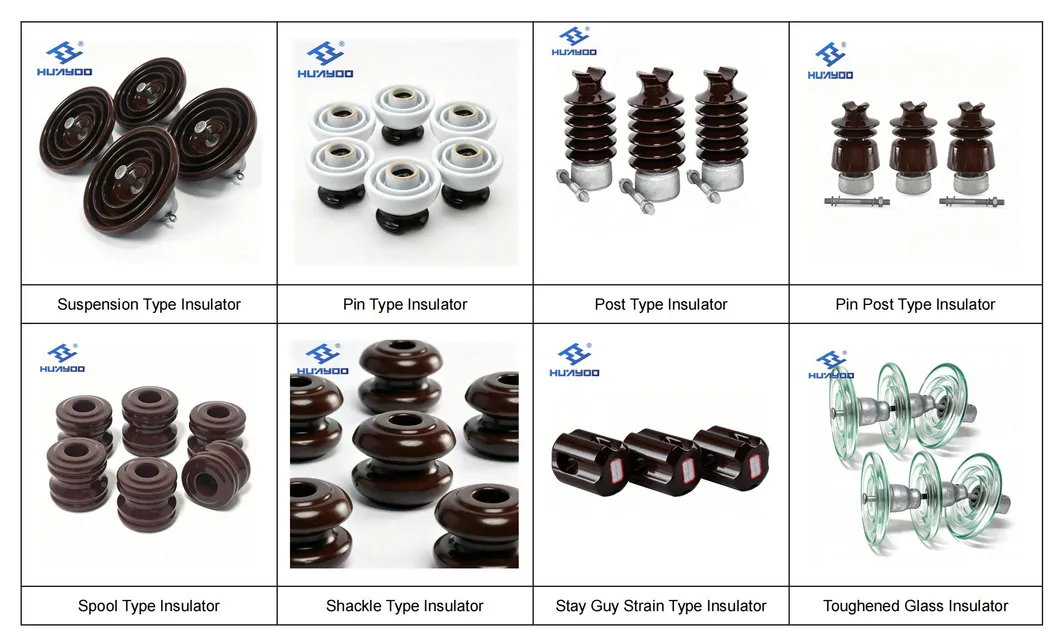

Catálogo destacado de aisladores eléctricos

■ Embalaje y envío

Carga y transporte logístico internacional

■ Visita de Clientes

Intercambio técnico y comercial con clientes

Recorrido técnico de clientes por las instalaciones

■ Preguntas Frecuentes (FAQ)

1. ¿Qué es un aislador de porcelana tipo cepa ANSI 54-2?

Es un componente aislante diseñado en conformidad con la norma ANSI C29.4 para sistemas de distribución eléctrica de media y alta tensión. Su función principal es proporcionar aislamiento eléctrico seguro y soportar la tensión mecánica de los cables tensores de soporte.

2. ¿Para qué tensiones nominales es adecuado este aislador?

El modelo 54-2 es apto para niveles de tensión de 11kV y 33kV en redes eléctricas de transmisión aérea y distribución urbana o rural.

3. ¿Cuáles son sus valores de tensión de descarga?

Bajo condiciones normales, este modelo tiene una tensión de descarga en seco a baja frecuencia de 30kV y una tensión de descarga en húmedo de 15kV.

4. ¿Bajo qué normas internacionales se fabrican e inspeccionan estos productos?

Los aisladores se producen bajo los estándares internacionales más rigurosos, tales como ANSI (Estados Unidos), IEC (Internacional), GB (China), BS (Reino Unido), DIN (Alemania), AS (Australia) y JIS (Japón).

5. ¿Cómo se protegen los aisladores durante el despacho internacional?

Para asegurar que la porcelana no sufra daños o fisuras durante el transporte, se empacan cuidadosamente en cajas y huacales de madera de alta resistencia aptos para su exportación marítima o terrestre.

6. ¿Por qué elegir aisladores de porcelana en lugar de otros materiales?

La porcelana de grado eléctrico ofrece una excelente resistencia al envejecimiento ambiental, alta resistencia dieléctrica frente a descargas y una estructura robusta capaz de soportar cargas mecánicas severas y variaciones extremas de temperatura.
