Visión General
No. de Modelo
54-4
Tipo
Aislador de Tipo A
Uso
Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica
Método de conexión
Tipo Esférico
Tamaño de la capacidad portante
13kn
Certificación
ISO9001
Color
marrón
Paquete de Transporte
embalaje de cajas de madera
Especificación
1,2kg
Origen
China
Código del HS
8546209090
Capacidad de Producción
50000

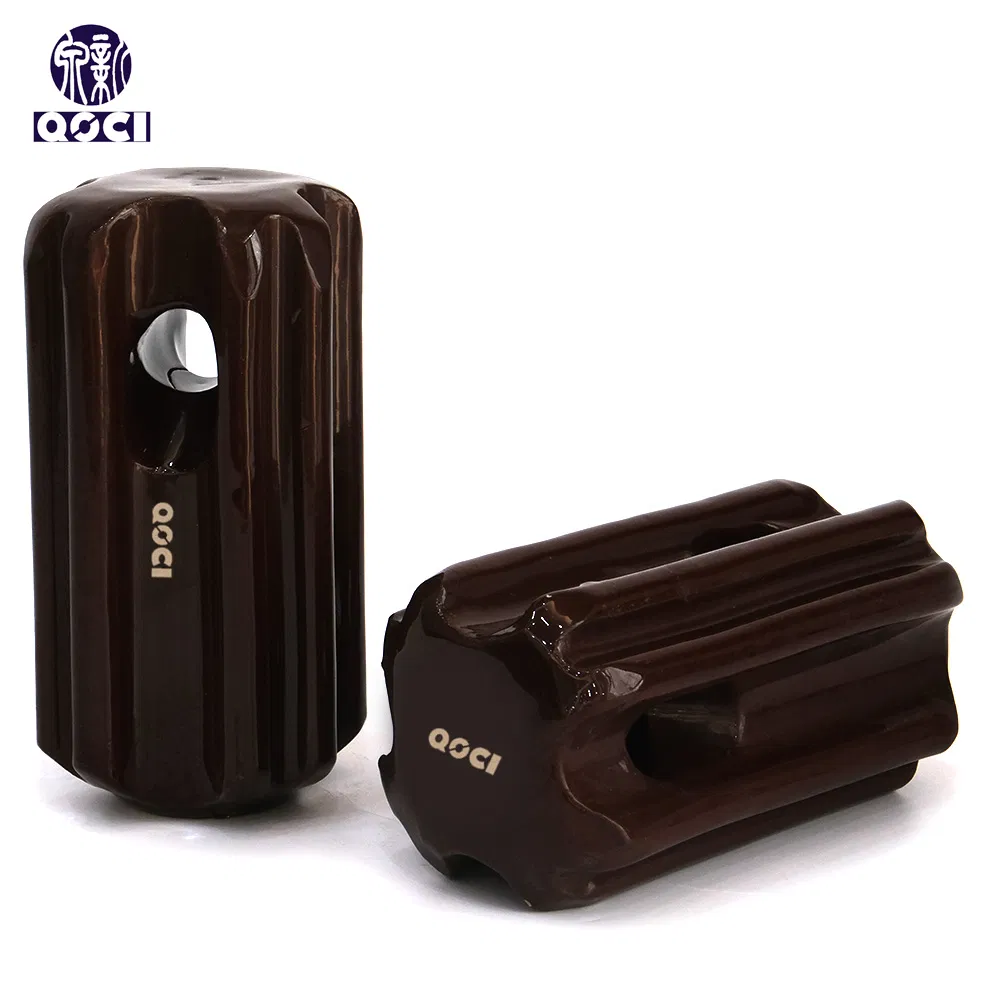

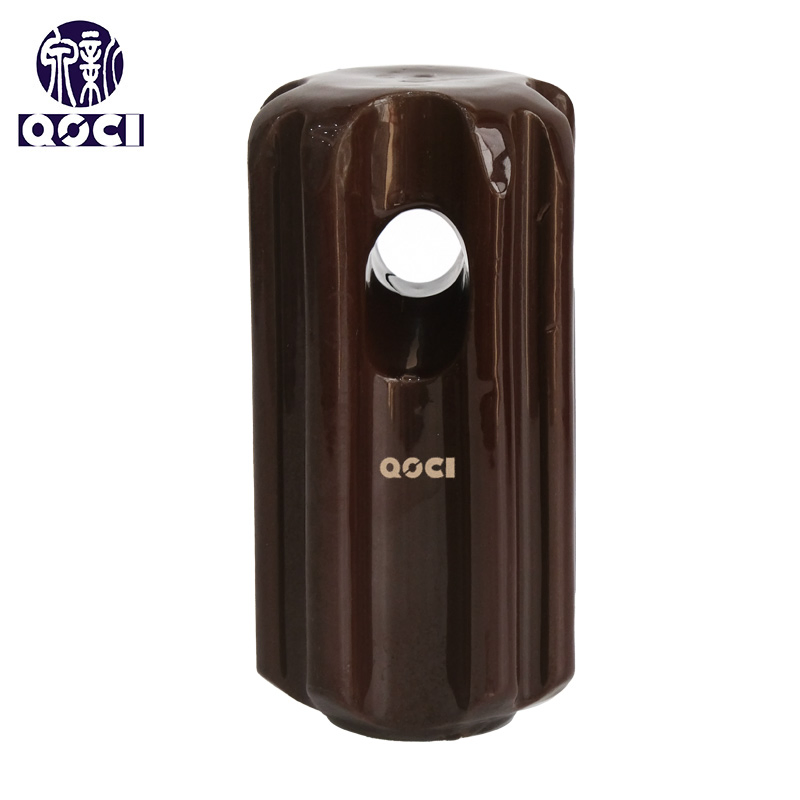

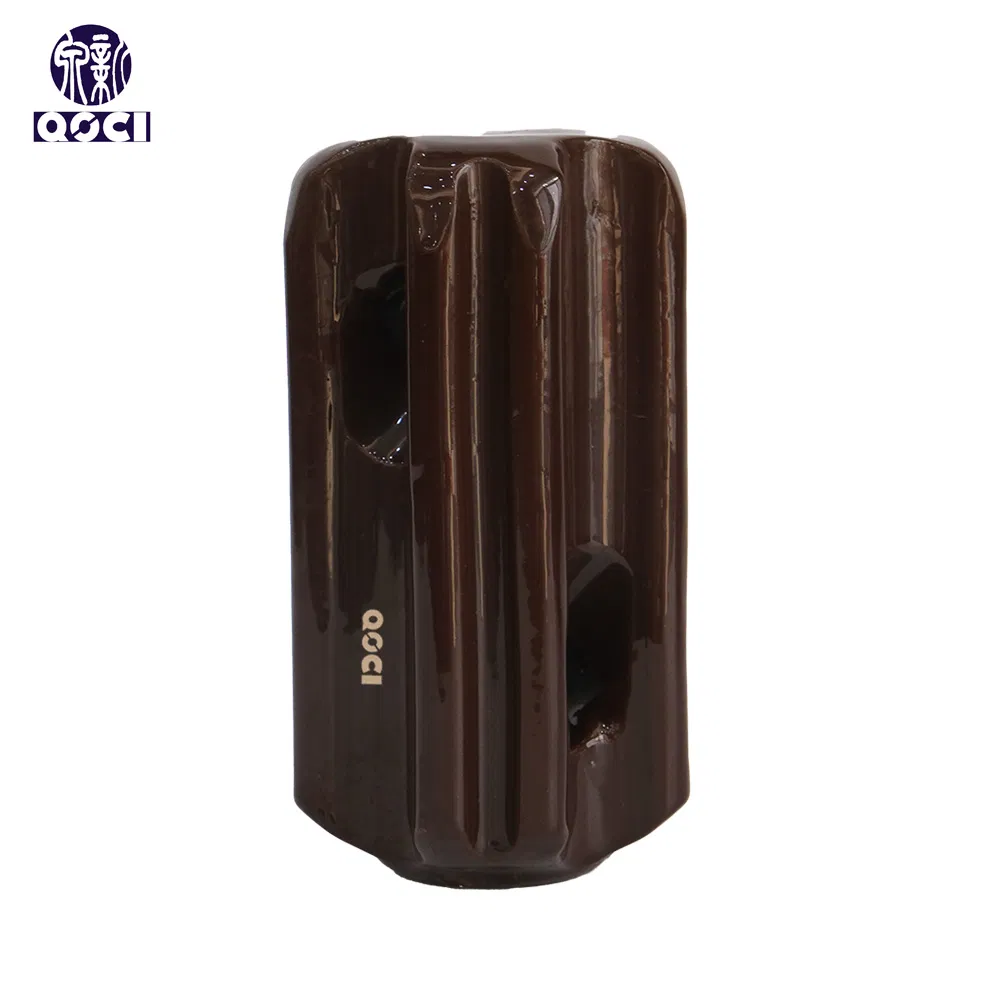

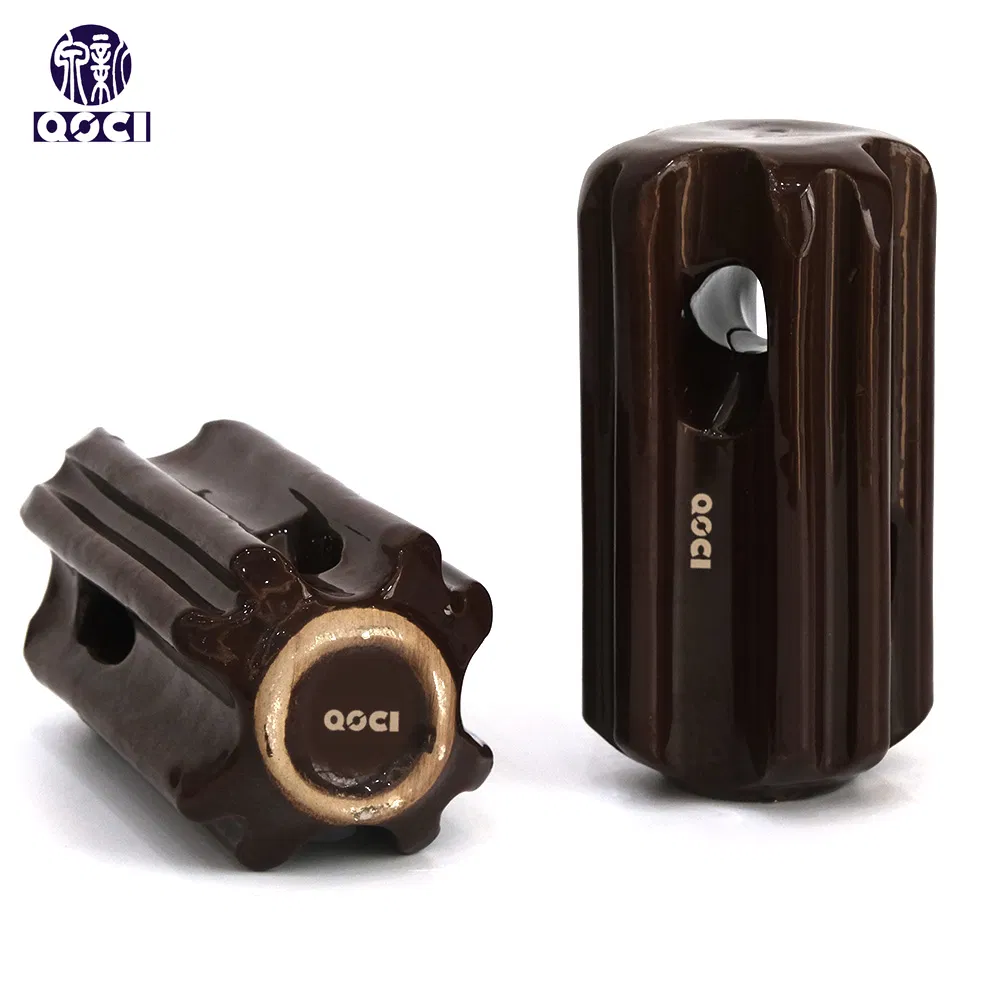

Descripción de Producto
El tipo de aislante de la cepa es un dispositivo aislante instalado en la estancia los cables de alimentación o las torres de comunicación, diseñado para evitar que la electrificación de la estancia del cojinete cable mientras la tensión para garantizar la seguridad de la línea y un funcionamiento estable.
| Clase de ANSI |
|
54-1 |
54-2 |
54-3 |
54-4 |
| Diámetro máx. |
Mm |
64 |
73 |
86 |
97 |
| Altura |
Mm |
89 |
108 |
140 |
172 |
| Distancia de recorrido |
Mm |
41 |
48 |
57 |
76 |
| En voladizo de la fuerza |
Kn |
45 |
55 |
91 |
91 |
| Seco de baja frecuencia voltaje arqueos |
Kv |
25 |
30 |
35 |
40 |
| Húmeda de baja frecuencia voltaje arqueos |
Kv |
12 |
15 |
18 |
23 |
| Peso neto aproximado |
Kg. |
0.50 |
0.65 |
1.20 |
1.85 |

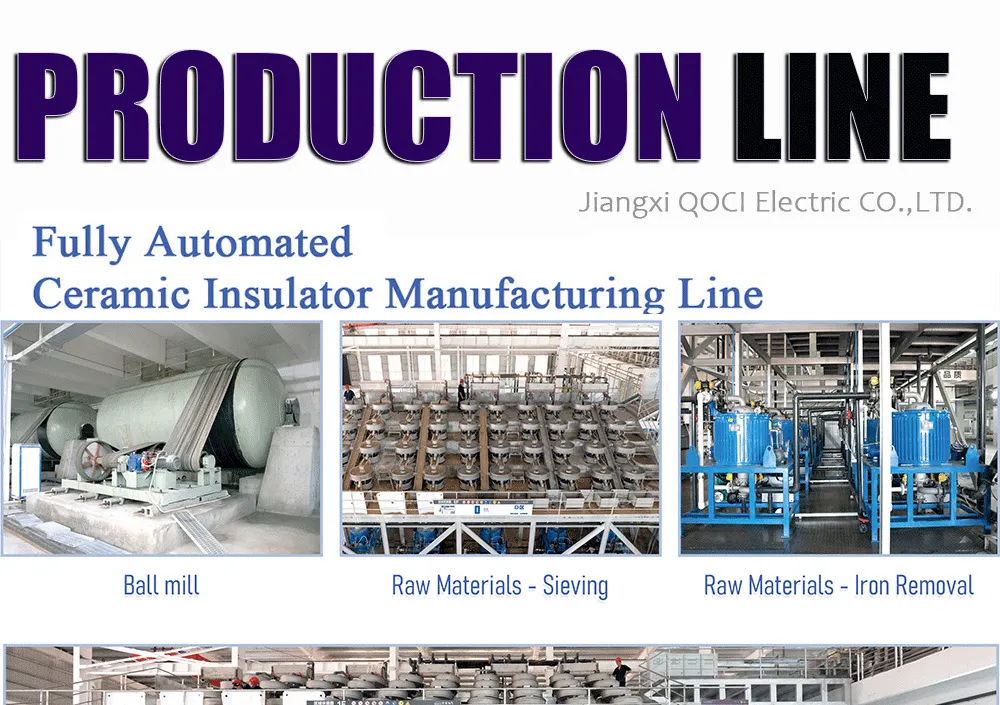

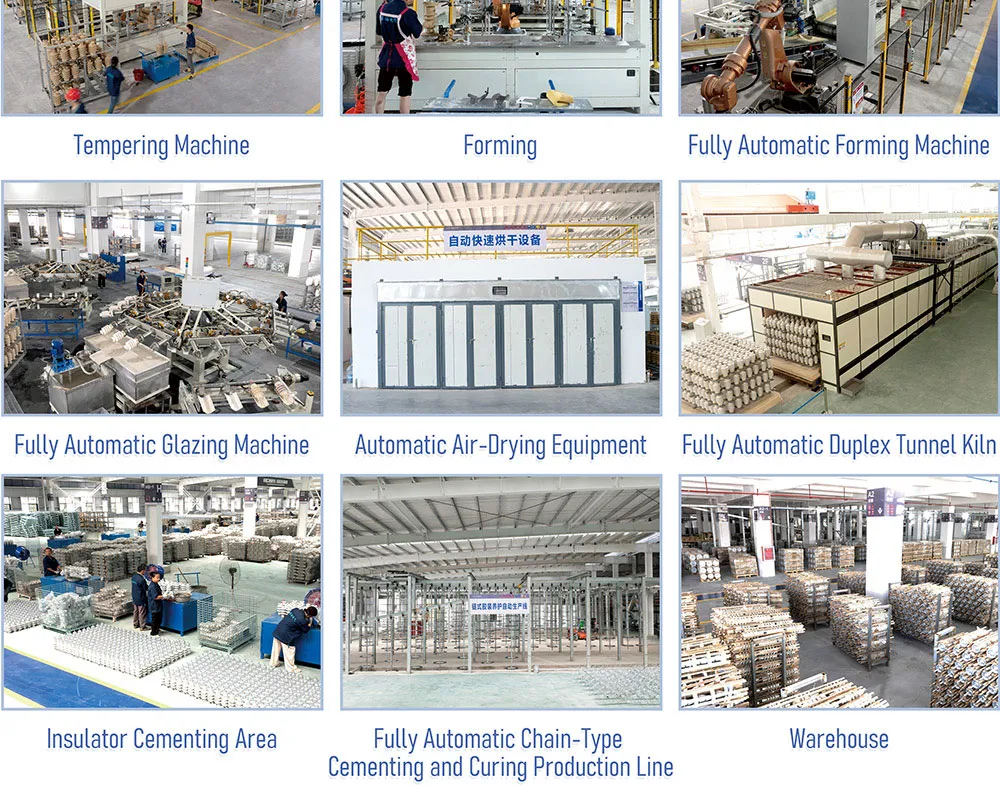

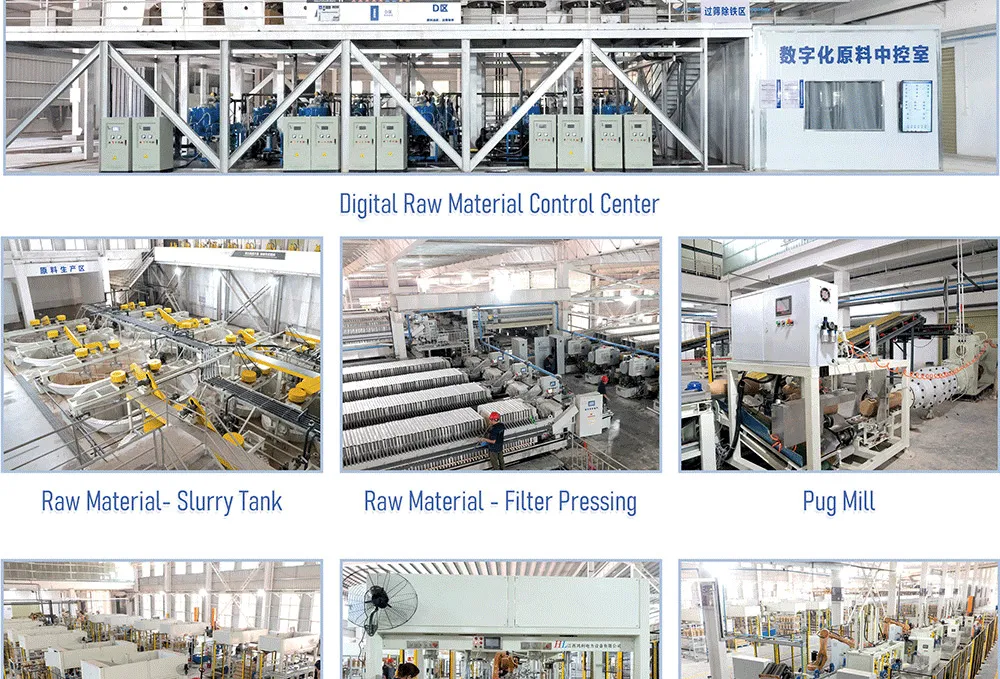

Perfil de empresa
Preguntas Frecuentes (FAQ)
¿Cuál es la función principal del aislador ANSI 54-4?
Está diseñado para evitar la electrificación de los cables de retención en líneas de transmisión de energía y torres de comunicación, garantizando la seguridad mecánica y eléctrica del sistema.
¿Qué valores eléctricos soporta el modelo ANSI 54-4?
Soporta un voltaje de arqueo de baja frecuencia en seco de hasta 40 kV, y de hasta 23 kV en condiciones de humedad.
¿Cuáles son las dimensiones físicas de este aislador?
El modelo ANSI 54-4 cuenta con un diámetro máximo de 97 mm, una altura de 172 mm y una distancia de recorrido de 76 mm.
¿Qué tipo de certificación posee el producto?
El proceso de fabricación del aislador de porcelana cumple estrictamente con la certificación internacional de calidad ISO9001.
¿Cómo se realiza el embalaje para el transporte?
Para garantizar la integridad física de las piezas de porcelana, los aisladores se suministran protegidos en cajas de madera resistentes para transporte marítimo o terrestre.
¿Cuál es la resistencia mecánica en voladizo para el modelo 54-4?
El modelo 54-4 ofrece una alta resistencia mecánica en voladizo (fuerza) de 91 kN, la más alta de su serie para aplicaciones de alta tensión.
