i Información Básica
No. de Modelo.

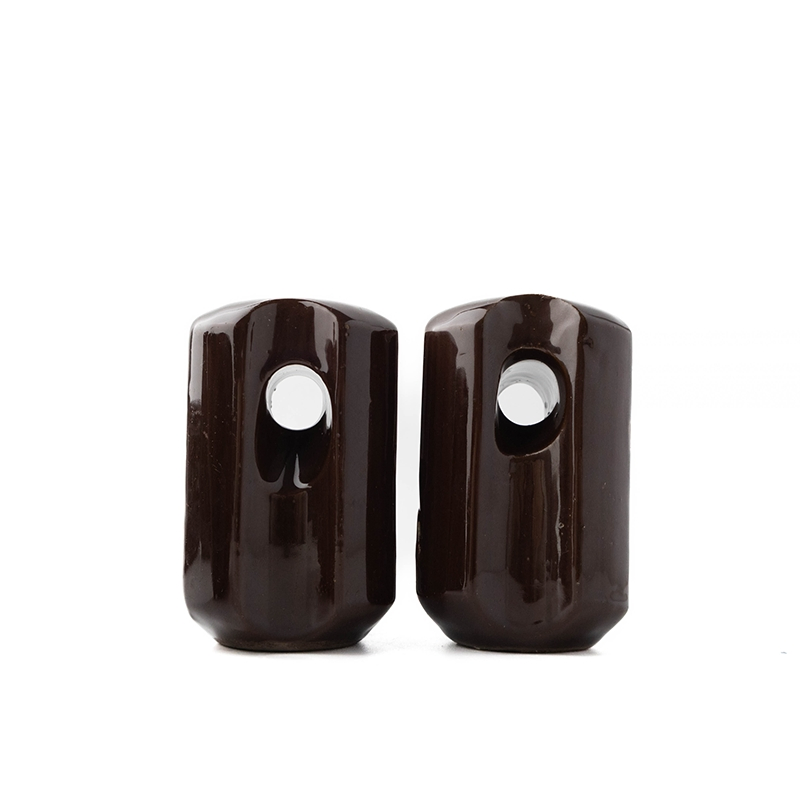

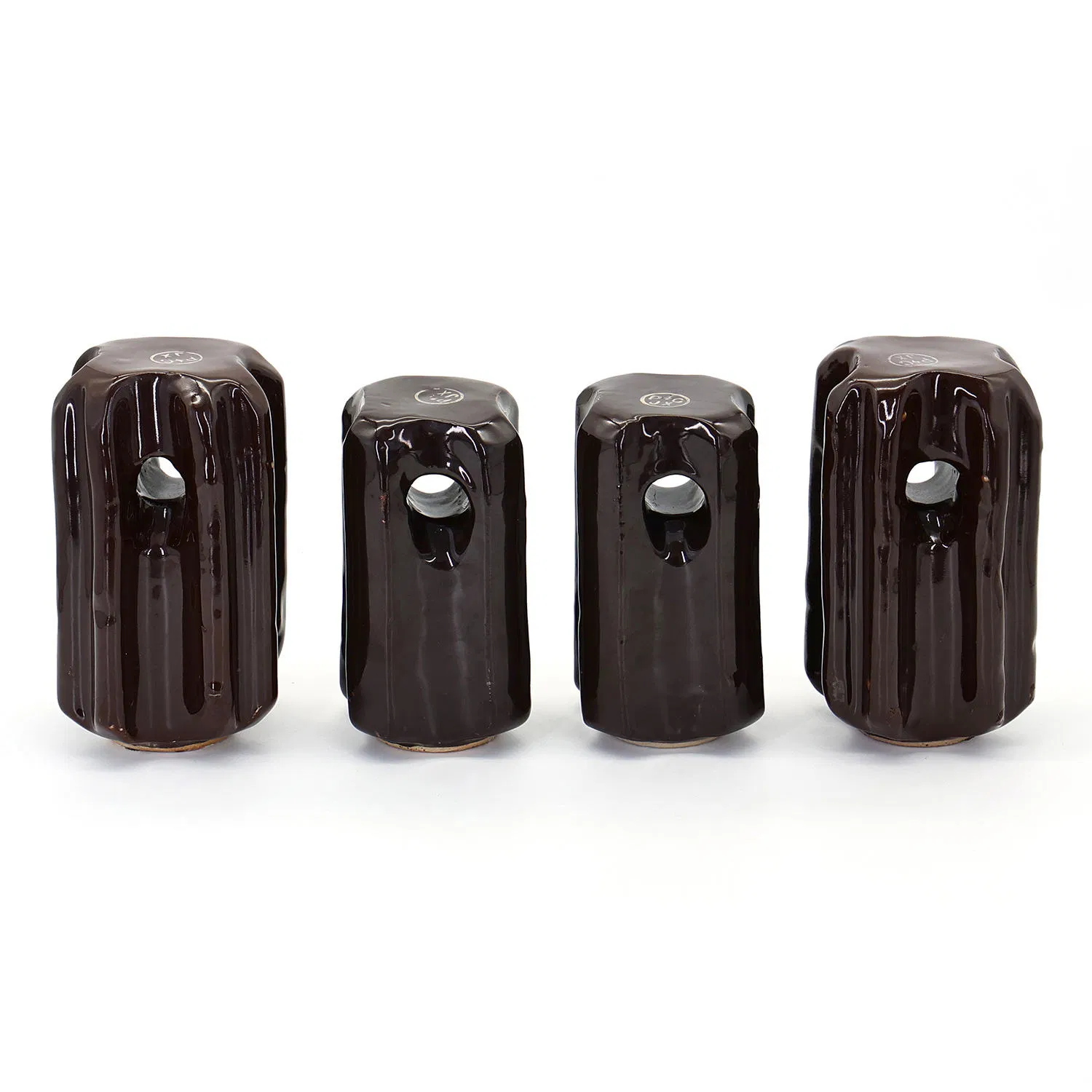

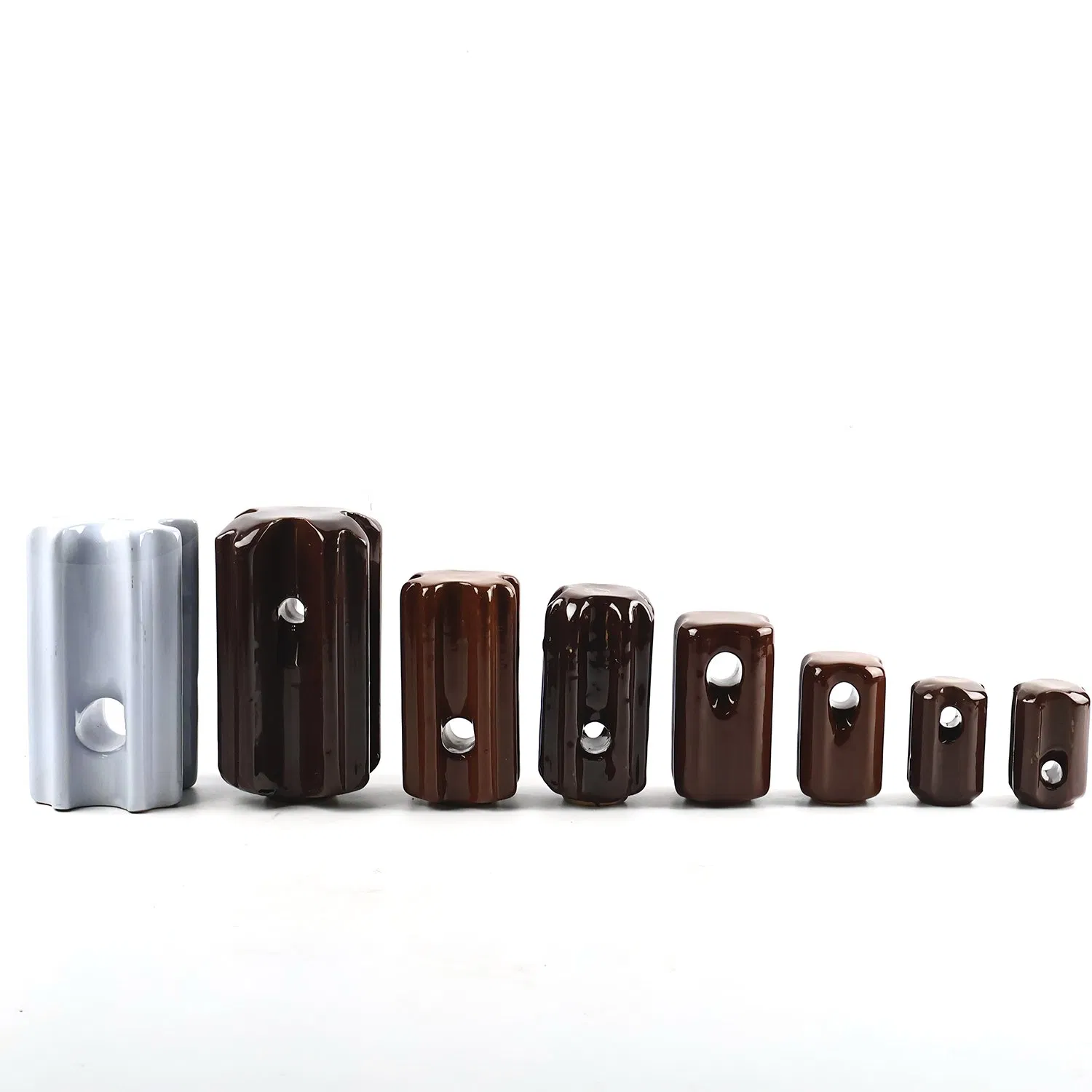

ANSI 54 Series
Estructura
Aislador de Cepa
Tipo
Aislador de Tipo B
Uso
Transmisión de energía, Aislamiento, Instalación eléctrica
Método de conexión
Personalizado
Tamaño de capacidad portante
Personalizado
Certificación
ISO9001
Color
Marrón
Paquete de Transporte
Embalaje de madera fumigado
Especificación
Tamaño personalizado
Origen
China
Código del HS
85469000

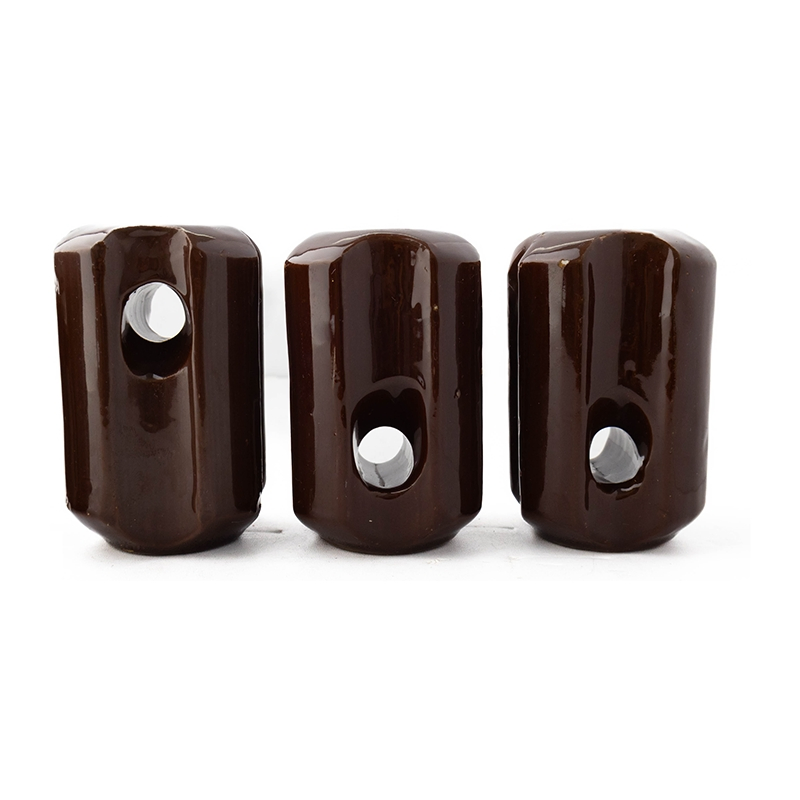

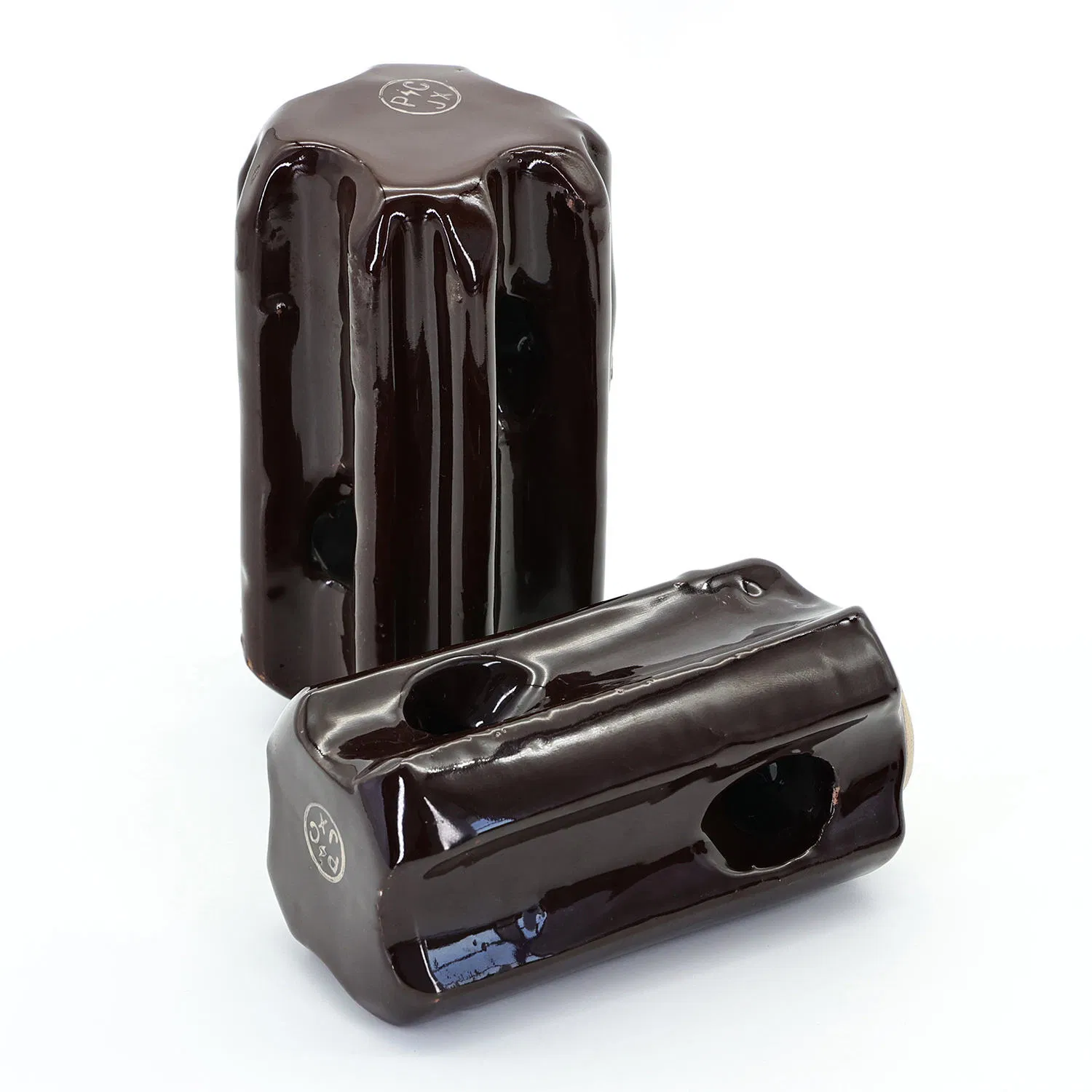

Descripción de Producto
1. Especificaciones técnicas y parámetro clave
| Parámetro / Modelo |
ANSI 54-1 |
ANSI 54-2 |
ANSI 54-3 |
ANSI 54-4 |
| Tensión nominal del sistema (Ref.) |
11 kV |
22 kV |
33 kV |
33 – 40 kV |
| Distancia de fuga |
64 mm (2,5 pulg) |
89 mm (3,5 pulg) |
114 mm (4,5 pulg) |
140 mm (5,5 pulg) |
| Distancia de arco seco |
44 mm (1,75 pulg) |
64 mm (2,5 pulg) |
83 mm (3,25 pulg) |
102 mm (4,0 pulg) |
| Carga mecánica defectuosa (mín.) |
67 kN (15.000 lb) |
89 kN (20.000 lb) |
111 kN (25.000 lb) |
133 kN (30.000 lb) |
| Frecuencia de potencia Flashback (seco) |
45 kV |
60 kV |
75 kV |
90 kV |
| Frecuencia de potencia Flashback (húmedo) |
25 kV |
35 kV |
45 kV |
55 kV |
| Destellover de impulso (pos/neg) |
70 / 80 kV |
85 / 100 kV |
100 / 120 kV |
110 / 130 kV |
| Longitud total (aprox.) |
76 mm (3,0 pulg) |
102 mm (4,0 pulg) |
127 mm (5,0 pulg) |
152 mm (6,0 pulg) |
| Máx. Diámetro (aprox.) |
51 mm (2,0 pulg) |
64 mm (2,5 pulg) |
76 mm (3,0 pulg) |
89 mm (3,5 pulg) |
| Ranura / agujero de cable (aprox.) |
16 mm (0,63 pulg) |
19 mm (0,75 pulg) |
22 mm (0,88 pulg) |
25 mm (1,0 pulg) |
| Peso neto (aprox.) |
0,45 kg (1,0 lb) |
0,7 kg (1,5 lb) |
1,1 kg (2,4 lb) |
1,6 kg (3,5 lb) |
2. Excelencia y Trayectoria de Producción
Con una sólida trayectoria y posicionamiento como uno de los productores históricos más importantes de aisladores de porcelana, garantizamos excelencia en cada pieza fabricada.
- Patrimonio: Experiencia consolidada en la fabricación y reestructuración tecnológica constante en la industria cerámica de aislamiento eléctrico.
- Situación del mercado: Proveedor calificado para redes eléctricas estatales y proyectos clave de transmisión de energía a nivel nacional, incluyendo aplicaciones UHV y de transmisión de CC flexible.
- Alcance mundial: Exportación a más de 30 países, con fuerte presencia en el Sudeste Asiático, Sudamérica y África, atendiendo de manera exitosa a corporaciones multinacionales líderes en el sector energético global.
3. Descripción General de los Productos Principales
Ofrecemos una gama completa de soluciones de aislamiento de porcelana diseñadas para ofrecer una fiabilidad extrema en redes de transmisión y distribución.

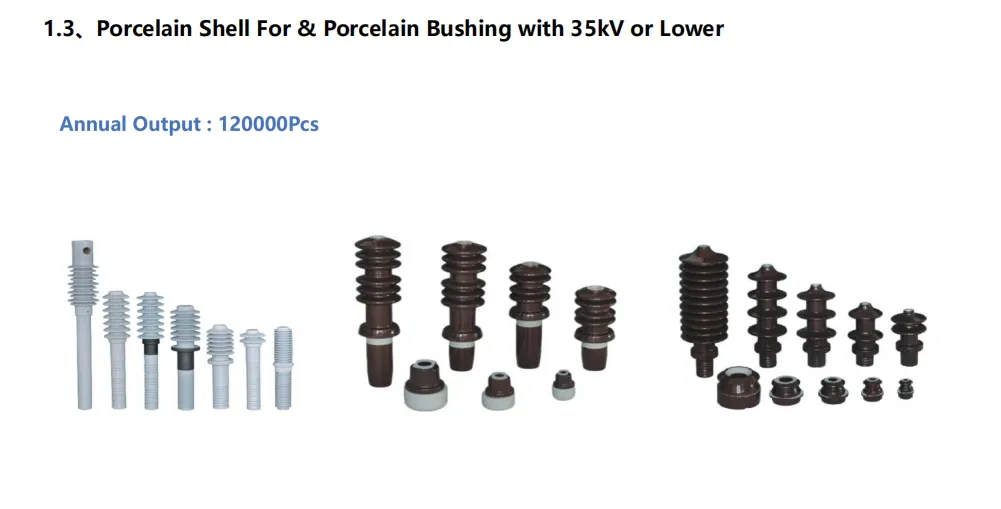

- Aisladores de núcleo hueco: Para disyuntores, GIS, transformadores y protectores de transitorios.

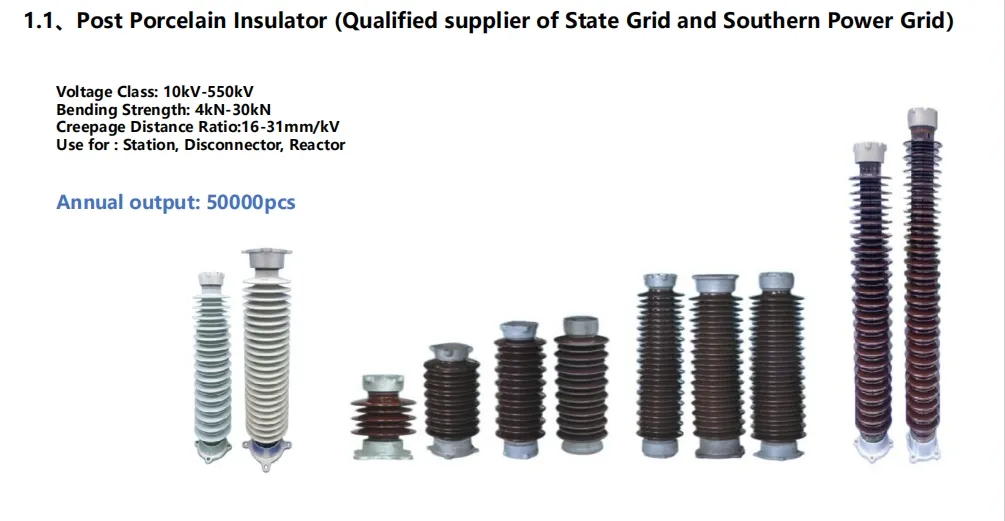

- Aisladores de poste de núcleo sólido: Para subestaciones y equipos de servicio pesado.
- Aisladores de línea T&D: Aisladores de pasador, suspensión, carrete y soporte.

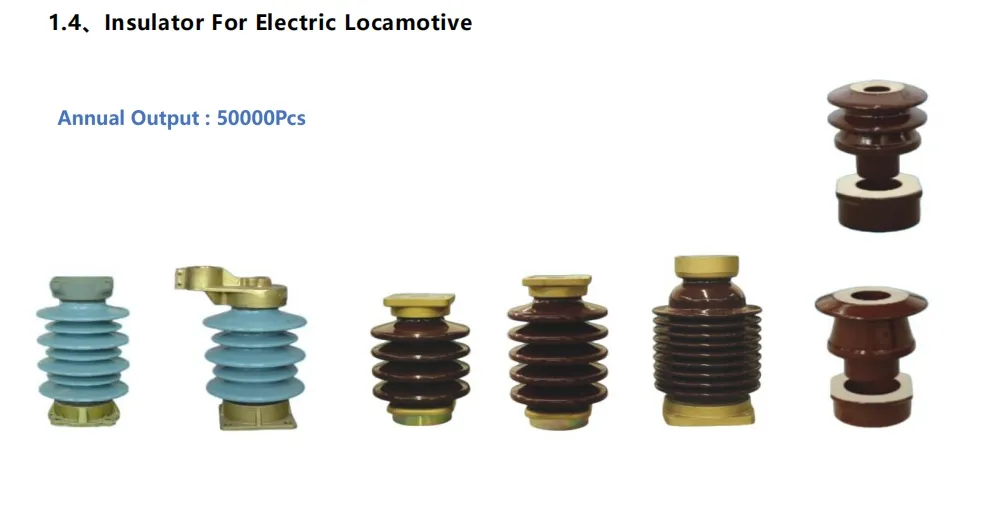

- Locomotoras: Alta resistencia a la vibración para el tránsito ferroviario.
4. Fuerza de Fabricación y Capacidades de I+D
Nuestra ventaja competitiva radica en nuestra inversión tecnológica constante y un riguroso sistema de investigación.

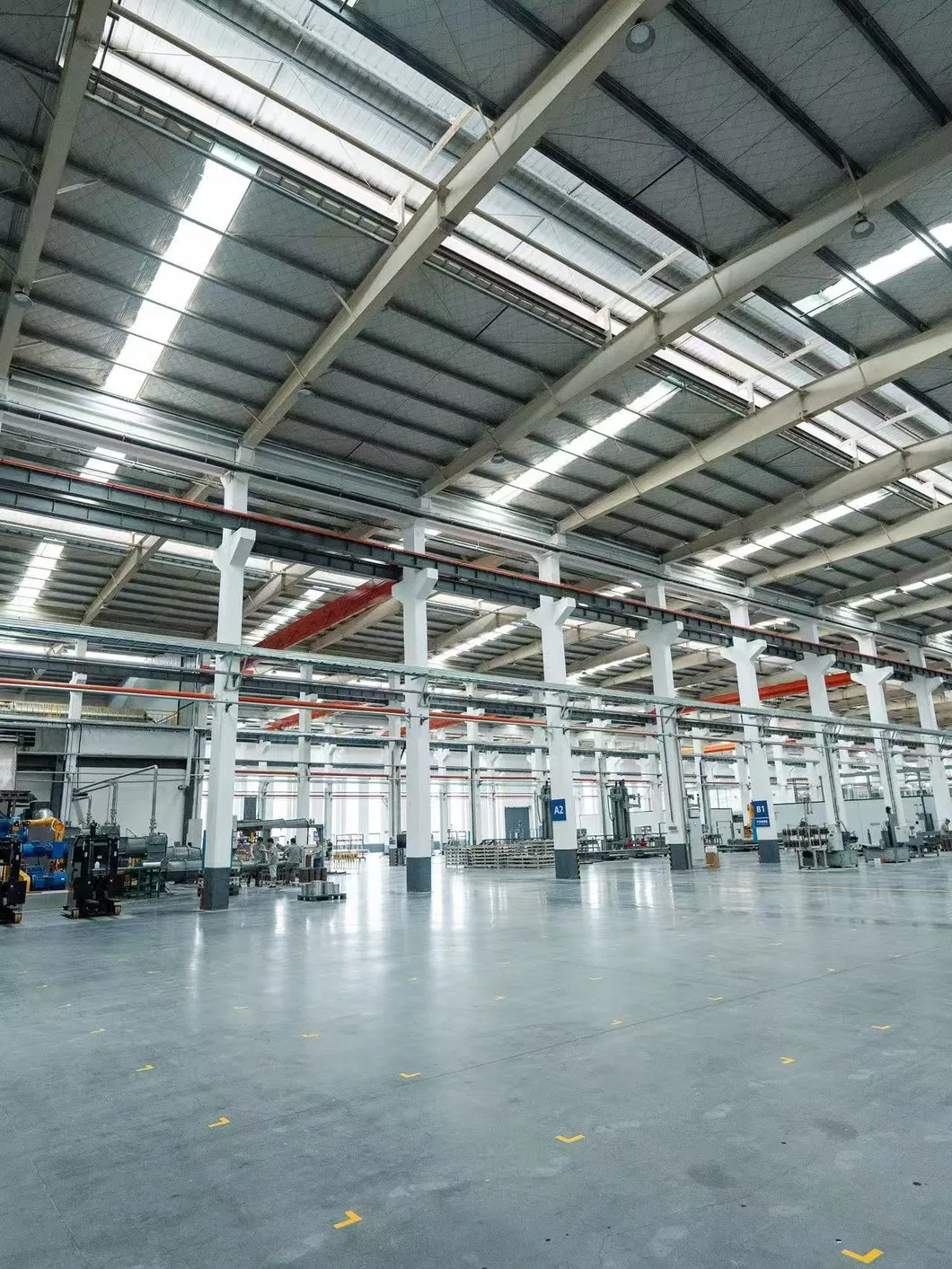

- Inversión en Tecnología: Más de 100 millones de RMB destinados a mejoras tecnológicas y optimización de plantas de producción.
- Eficiencia de Automatización: La integración de procesos automatizados ha incrementado la eficiencia laboral en un 32%.
- Equipamiento de Vanguardia: Utilización de pugs de lodo de vacío a gran escala, máquinas de molienda y corte automáticas, sistemas de prensado isostático y sistemas de seguimiento fotoeléctrico.
- Control de Calidad Riguroso: Inspecciones mediante detectores de fallas ultrasónicas y pruebas sistemáticas que abarcan desde la materia prima hasta la etapa final.
- Certificación y Normas: Sistemas de calidad certificados bajo ISO9001. Productos que cumplen con creces los estándares mundiales IEC, ANSI, BS, DIN y AS.

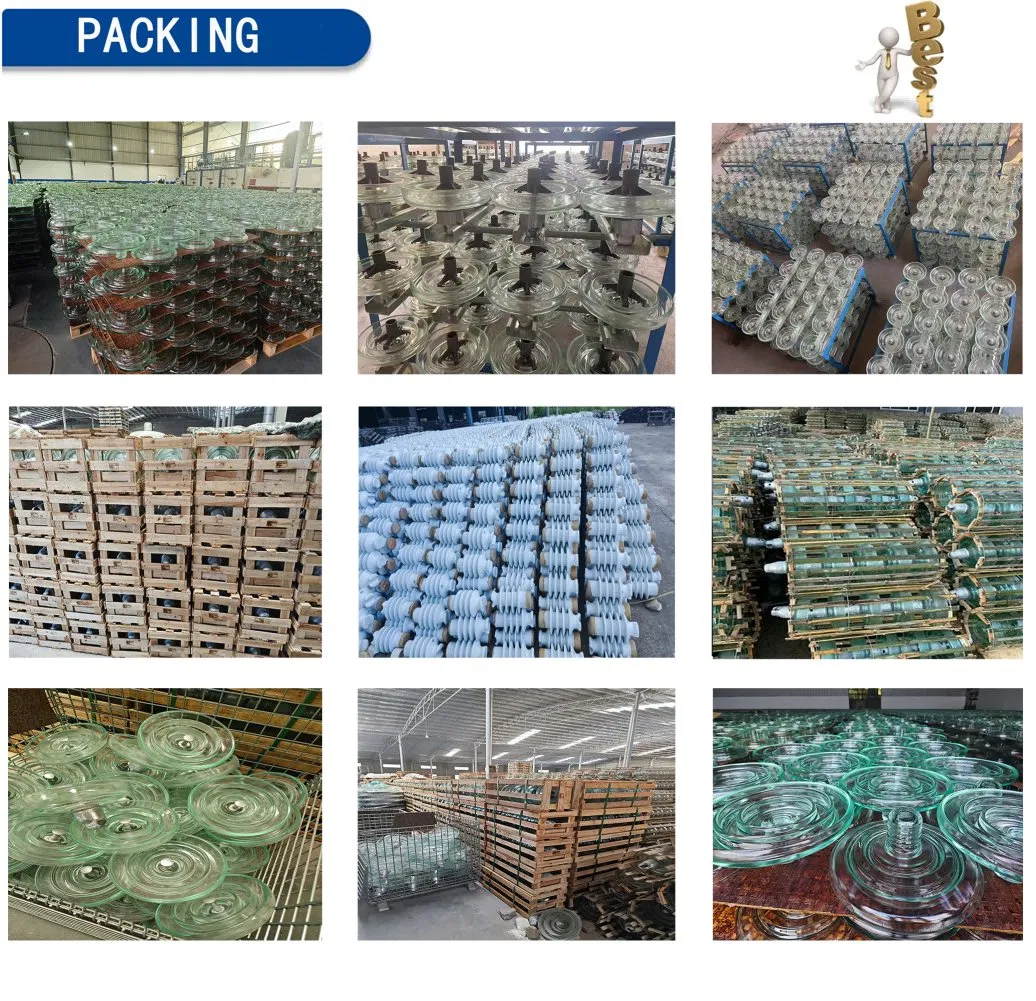

5. Embalaje y Envío

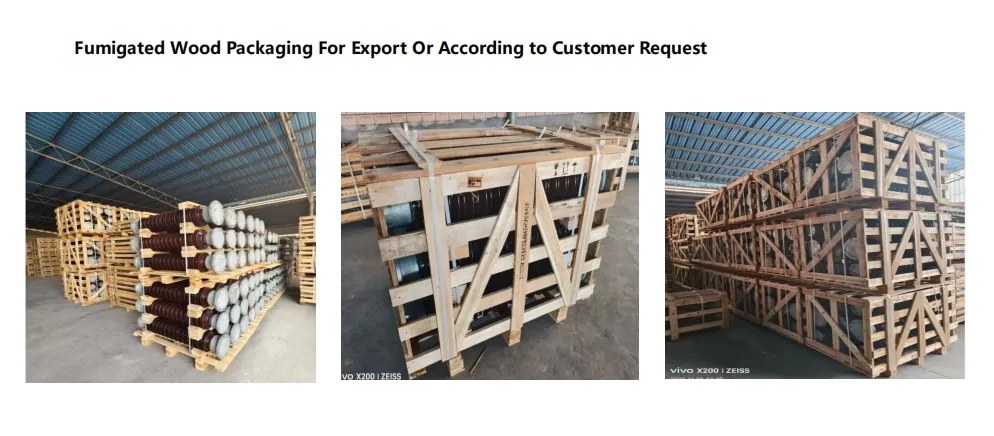

- Diseño Antirotura: Cada aislador cuenta con envoltura individual de espuma protectora y se almacena en cunas de madera de alta resistencia sin necesidad de fumigación.
- Carga y Estiba Profesional: Planeación avanzada en la carga de contenedores para asegurar la máxima estabilidad en trayectos marítimos largos.
? Preguntas Frecuentes (FAQ)
1. ¿Qué aplicaciones tienen los aisladores de la serie ANSI 54?
Estos aisladores de cepa están diseñados principalmente para la transmisión y distribución de energía eléctrica en alta tensión, proporcionando aislamiento físico y eléctrico en tramos críticos de líneas de distribución y subestaciones.
2. ¿Con qué estándares internacionales cumplen estos aisladores de porcelana?
Nuestros productos cumplen plenamente con las normativas internacionales más exigentes, incluyendo las normas ANSI, IEC, BS, DIN y AS, lo que garantiza su compatibilidad y rendimiento a nivel mundial.
3. ¿Cómo se garantiza la calidad de fabricación de cada aislador?
El proceso de fabricación cuenta con la certificación ISO9001 e incorpora controles de calidad avanzados, incluyendo pruebas de proceso completo y detectores de fallas por ultrasonido de última generación para evitar microfisuras internas.
4. ¿Es posible personalizar los métodos de conexión y las dimensiones?
Sí, ofrecemos soporte para dimensiones personalizadas, métodos de conexión y capacidades de carga mecánica específicas que mejor se adapten a los requerimientos técnicos de sus proyectos de infraestructura eléctrica.
5. ¿Cómo se realiza el embalaje para prevenir roturas durante el transporte?
Utilizamos un embalaje anti-rotura compuesto por envolturas individuales de espuma y cunas de madera reforzadas sin fumigación, optimizando además el espacio interior de los contenedores para evitar movimientos bruscos durante el transporte marítimo.
6. ¿Qué diferencia a los modelos de la serie ANSI 54-1 al 54-4?
Las variaciones entre los modelos 54-1, 54-2, 54-3 y 54-4 corresponden a la tensión nominal del sistema (que oscila entre 11 kV y 40 kV), la distancia de fuga, la longitud física del aislador y la carga mecánica mínima soportada.
