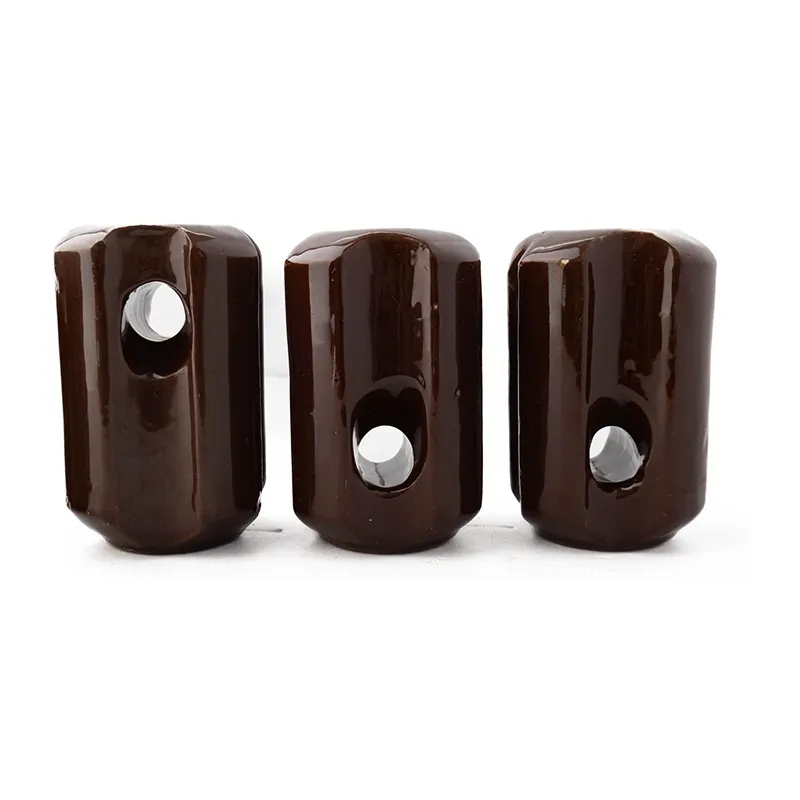

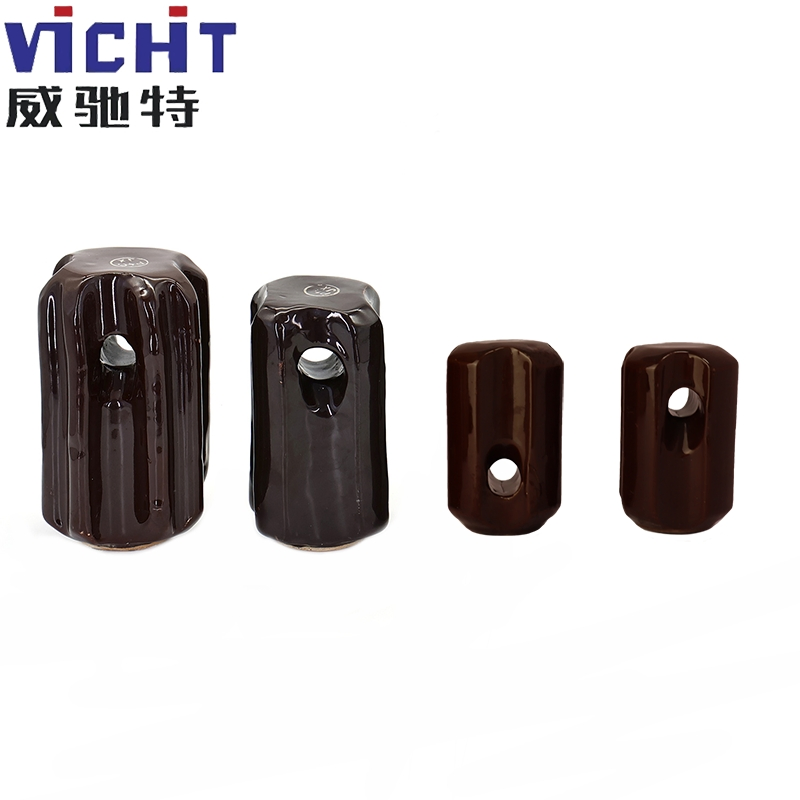

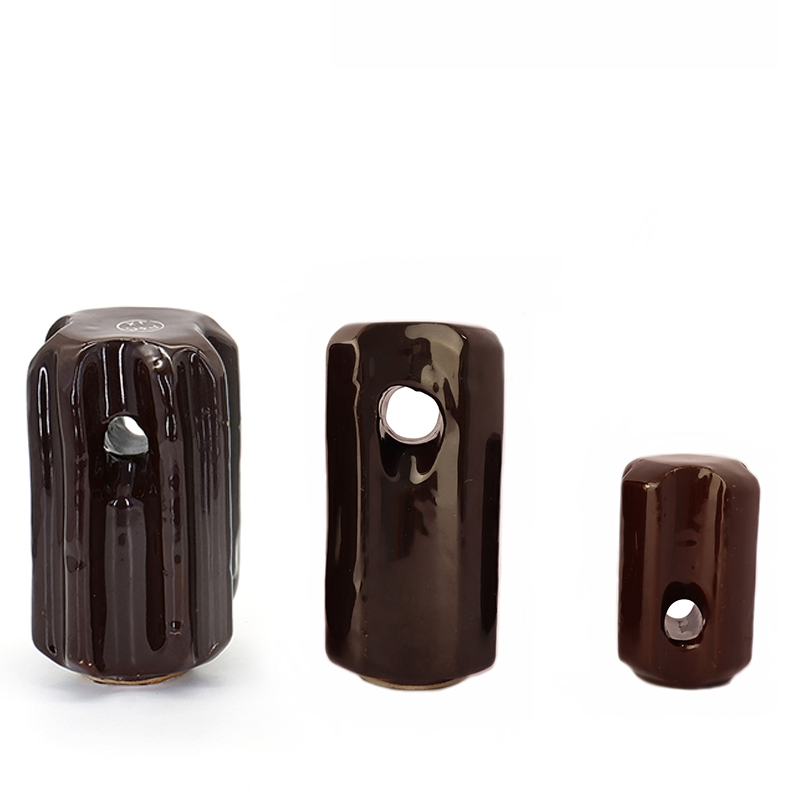

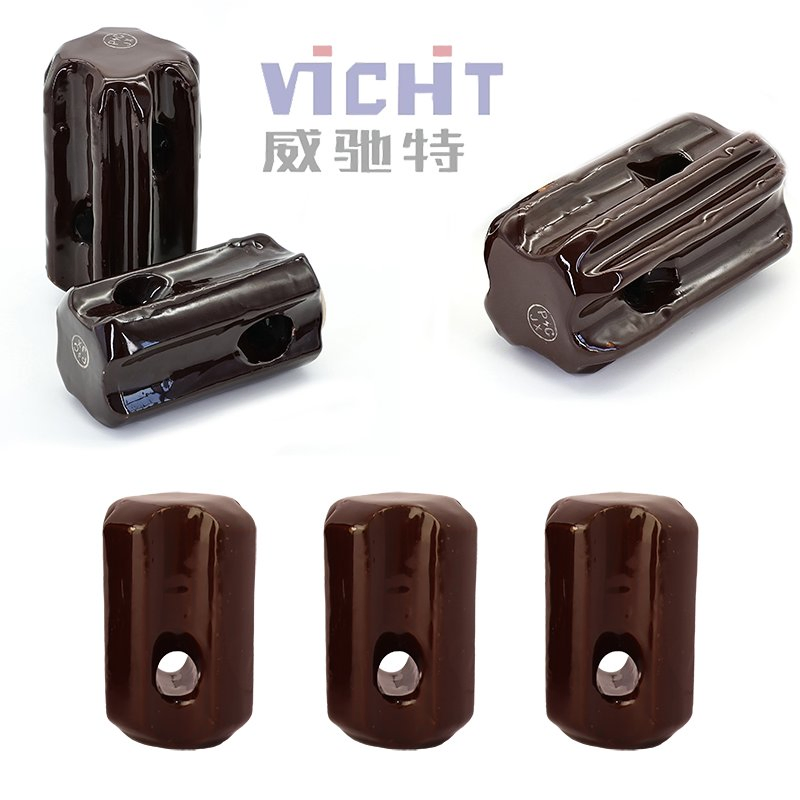

ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
1 / 5
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste

ANSI 54-2 Aislador de Porcelana para Línea de Poste

Enviar consulta

Descripción del Producto

Descripción de Producto

ANSI 54-2 Aislador de Porcelana para Línea de Poste
ANSI 54-2 Aislador de Porcelana para Línea de Poste
Alta Tensión

Aislante de porcelana de alta tensión ANSI 54-3 para línea de transmisión

El aislador de retención (stay insulator) es un tipo de equipo auxiliar utilizado en las líneas de transmisión y distribución de energía, diseñado principalmente para soportar la tensión del cable y garantizar el funcionamiento estable y seguro del sistema eléctrico.

Específicamente, este componente destaca por ofrecer una alta resistencia mecánica que previene rupturas ante cargas elevadas, soportando la presión del viento, el peso acumulado y las variaciones climáticas extremas.

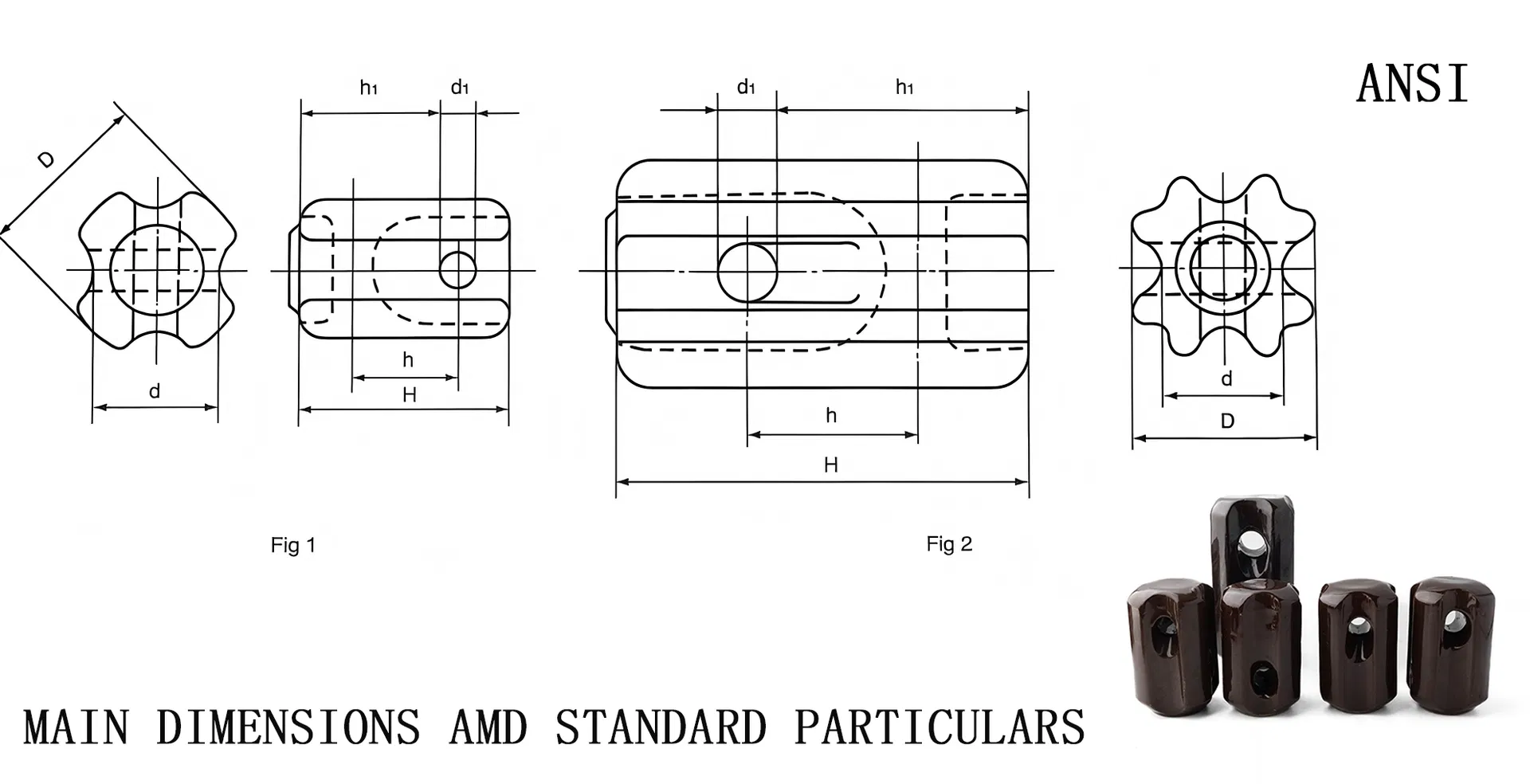

Plano técnico aislador ANSI 54-2
Clase ANSI 54-1 54-2 54-3 54-4
Dimensiones Principales (mm) H 88 108 140 171
h 44 57 79 69
h1 64 76 103 114
D 64 73 86 89
d 44 54 60 60
d1 16 22 25 25
Carga mecánica defectuosa (KN) 44 53 89 89
Distancia de fuga (mm) 41 47 57 76
Tensión de descarga Frecuencia de potencia Seco (kV) 25 30 35 40
Húmedo (kV) 12 15 18 23
Peso (kg) 0,43 0,63 1,2 2

Detalle del Producto

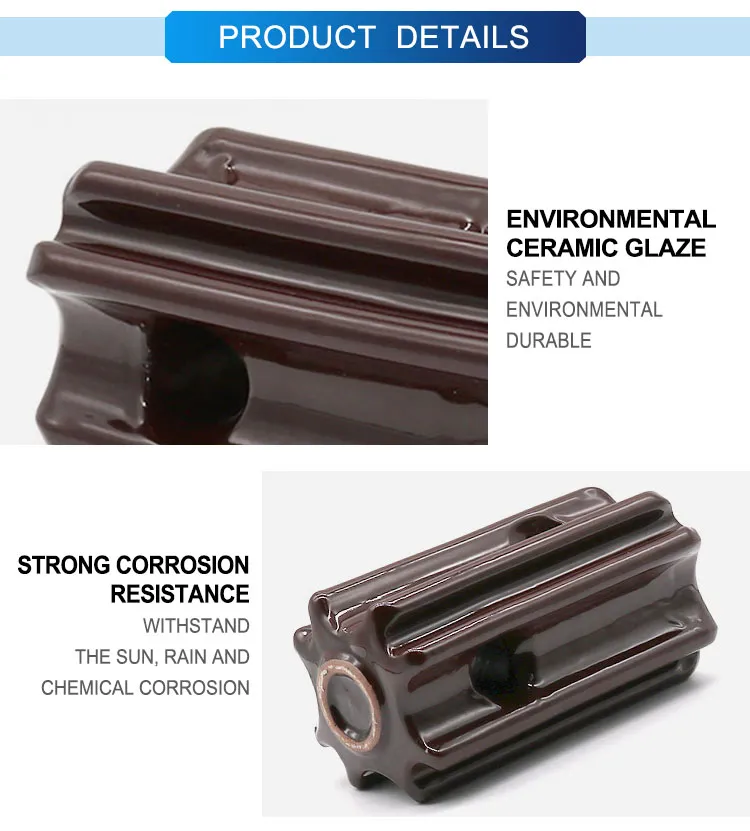

Detalle de fabricación del aislador de porcelana

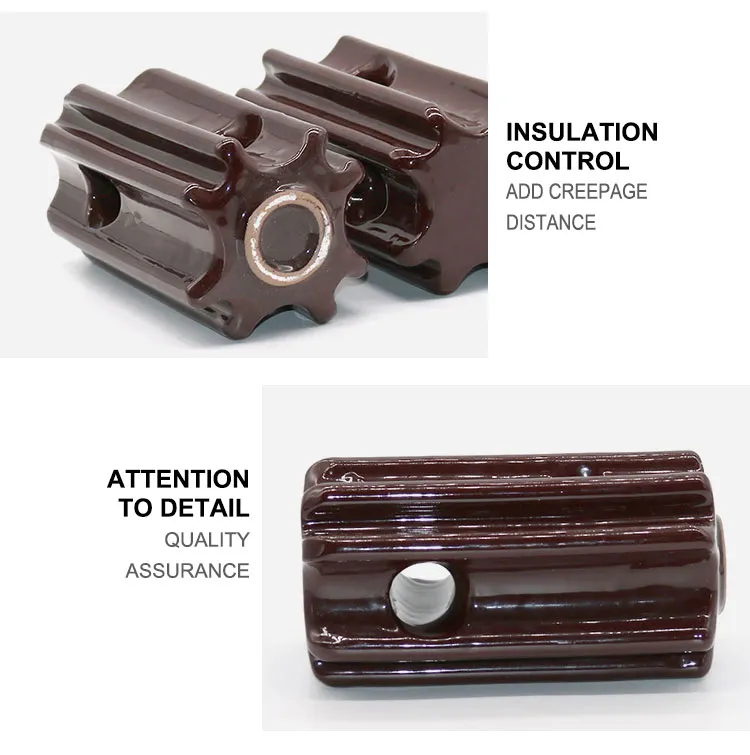

Vista superior e inferior del aislador

Nuestras Ventajas

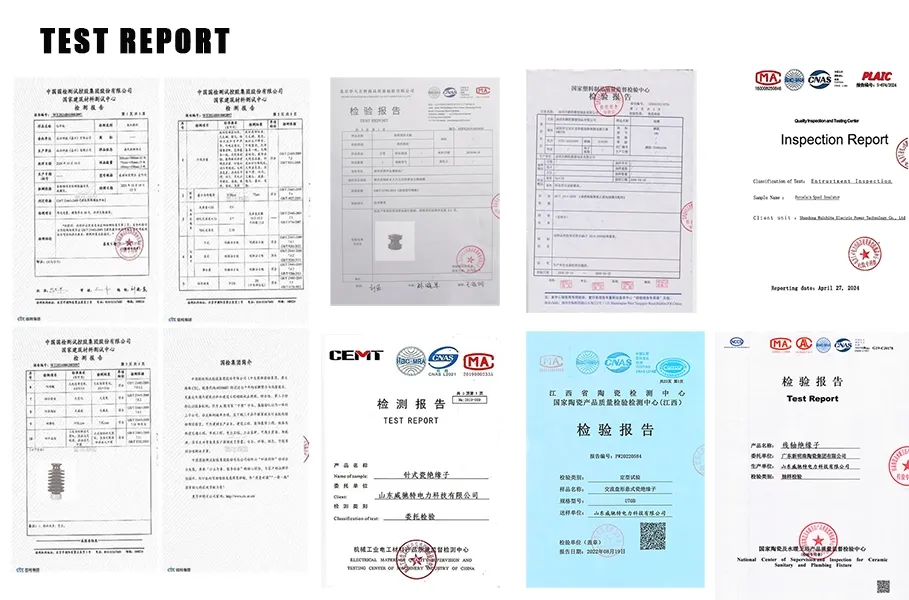

Control de calidad en producción

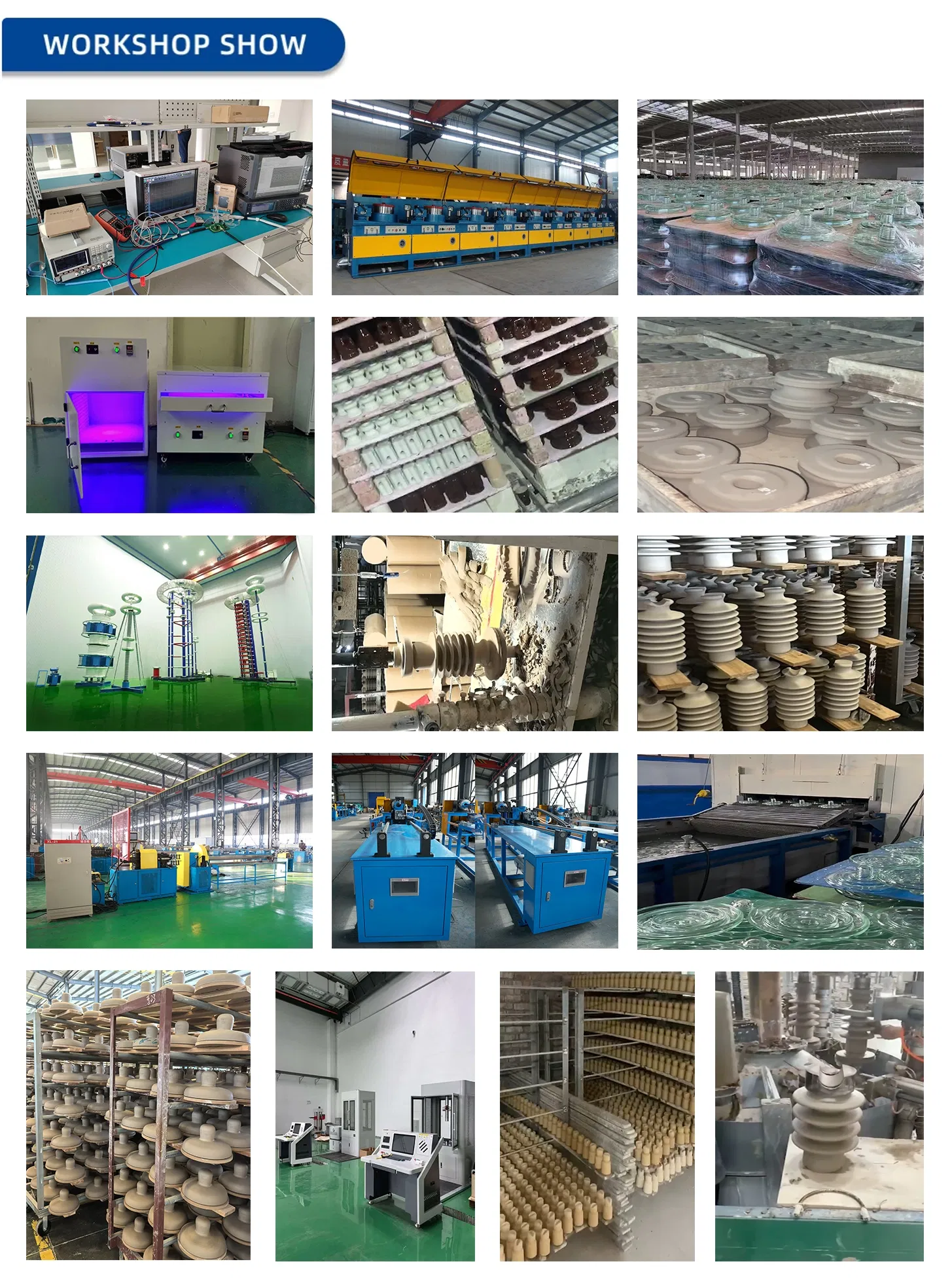

Pruebas de resistencia a la tracción

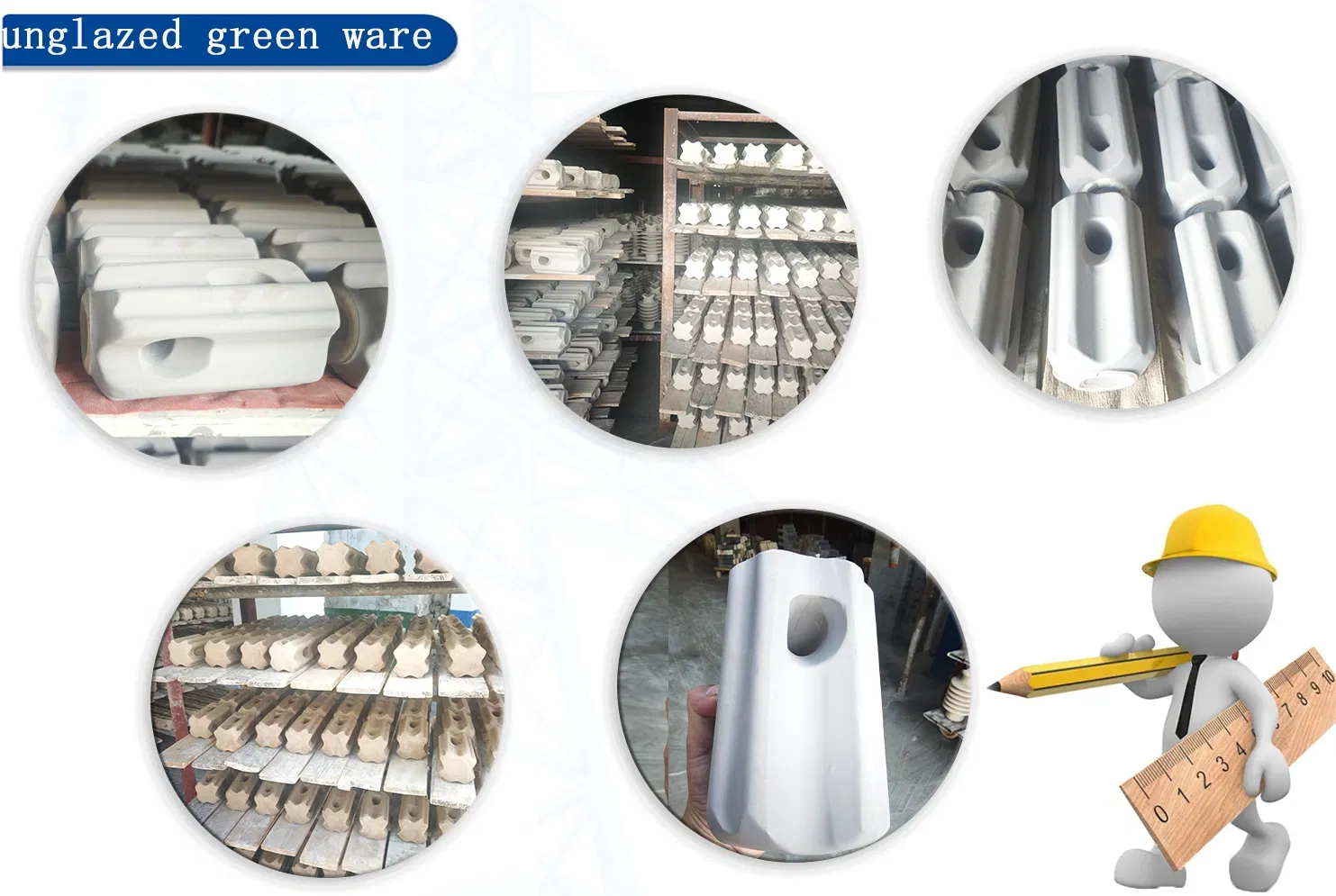

Instalaciones avanzadas de fabricación

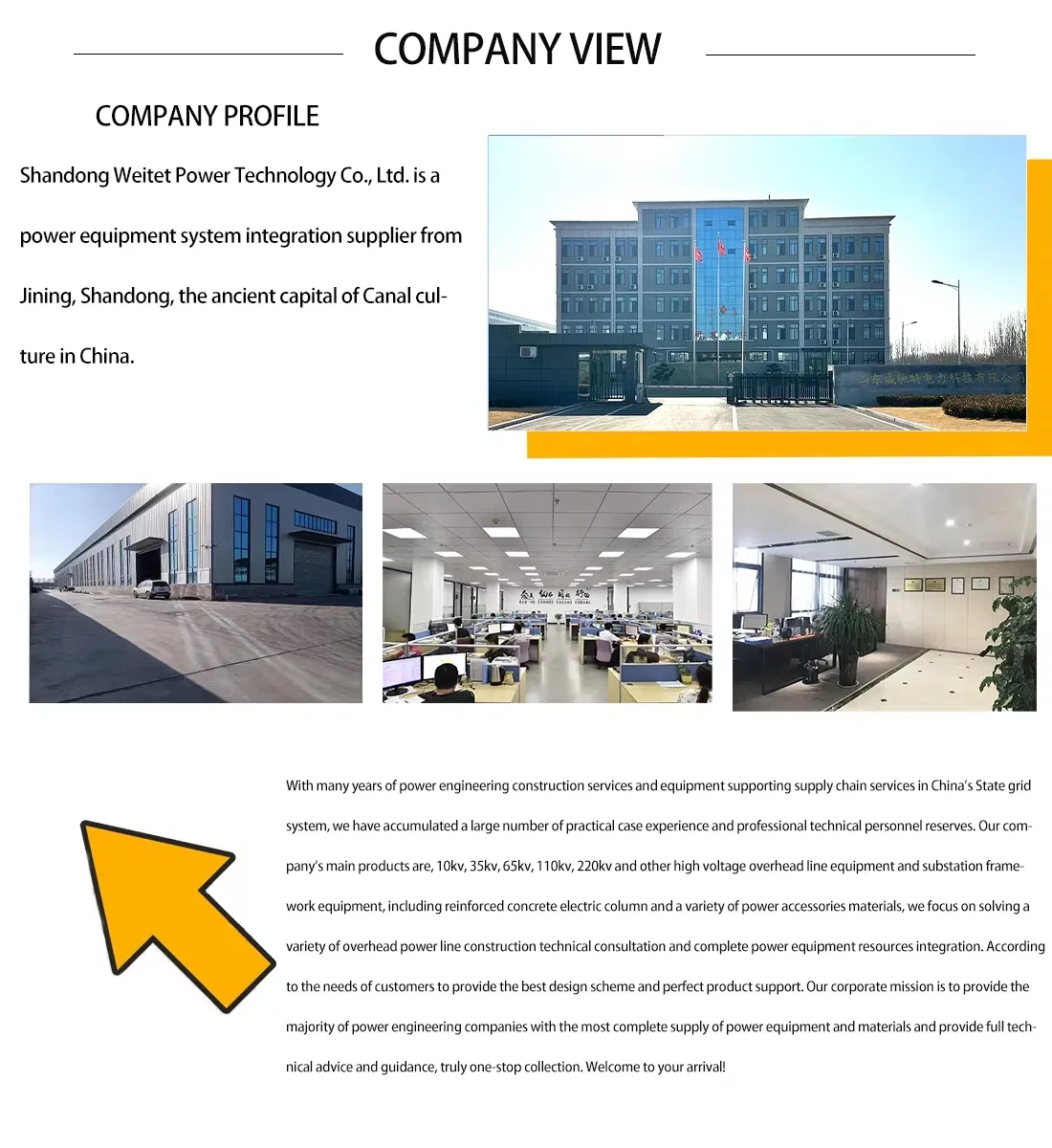

Perfil Corporativo y Fabricación

Planta de producción y hornos industriales
Certificación y laboratorio de pruebas

Eventos y Exposición

Participación en ferias internacionales del sector eléctrico
Clientes internacionales y reuniones técnicas

Preguntas Frecuentes (FAQ)

🔹 ¿Cuál es la función principal de los aisladores de porcelana ANSI clase 54?
Están diseñados principalmente como aisladores de retención o tensor (stay insulators) en redes de distribución y transmisión aérea, soportando mecánicamente los vientos de los postes mientras aíslan eléctricamente la tensión.
🔹 ¿Qué diferencias de carga mecánica existen entre las clases ANSI 54-1, 54-2, 54-3 y 54-4?
El modelo ANSI 54-1 soporta una carga mecánica defectuosa de hasta 44 KN, el modelo 54-2 soporta 53 KN, mientras que las versiones de mayor capacidad, 54-3 y 54-4, alcanzan una resistencia límite de hasta 89 KN.
🔹 ¿Cómo se comportan estos aisladores frente a la humedad?
Los aisladores cumplen con estrictas tolerancias de tensión de descarga a frecuencia industrial bajo lluvia o humedad. Por ejemplo, el modelo ANSI 54-4 mantiene un rendimiento confiable con una tensión nominal húmeda de hasta 23 kV.
🔹 ¿Qué ventajas ofrece la porcelana frente a otros materiales aislantes?
La porcelana ofrece una excelente resistencia térmica, alta dureza y protección ante la corrosión ambiental o rayos UV. Además, su superficie esmaltada reduce la acumulación de contaminantes, minimizando las fugas de corriente.
🔹 ¿Con qué estándares internacionales cumplen estos productos?
Toda la serie de aisladores está diseñada bajo los estándares de la American National Standards Institute (ANSI), específicamente en la categoría C29.4 para aisladores de retención de porcelana.
