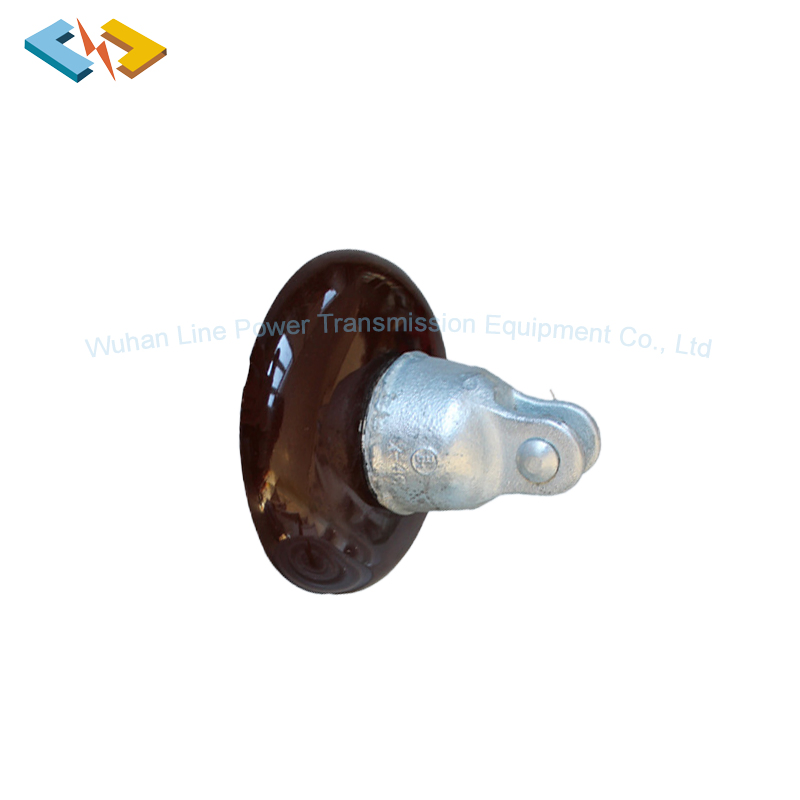

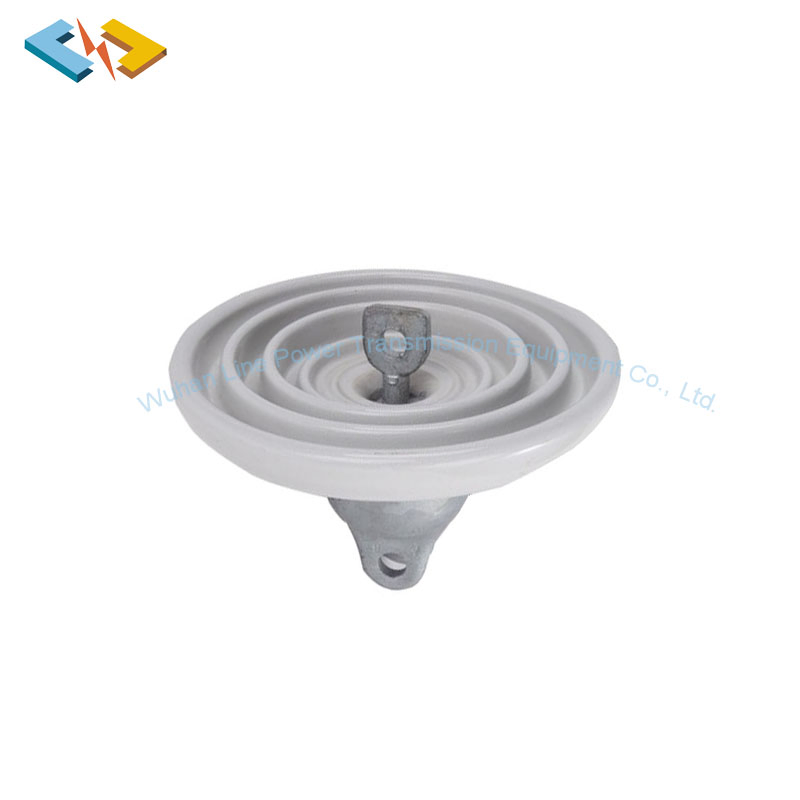

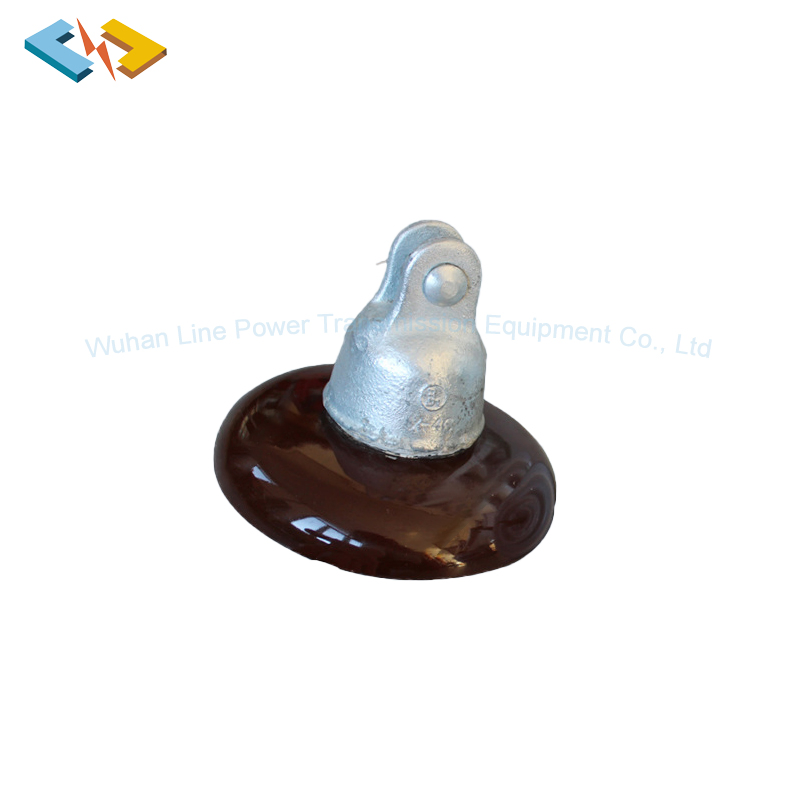

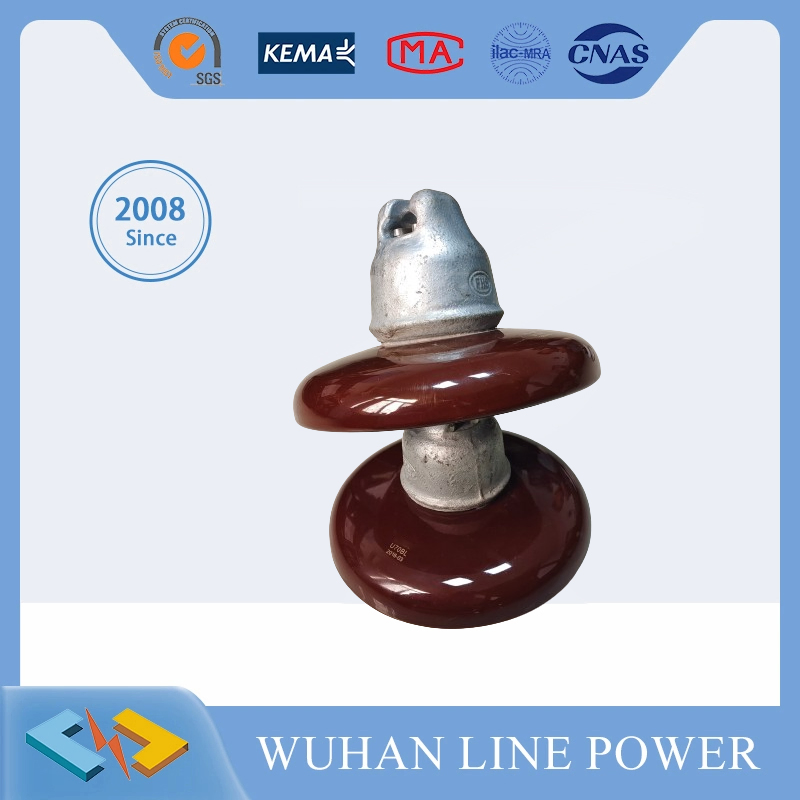

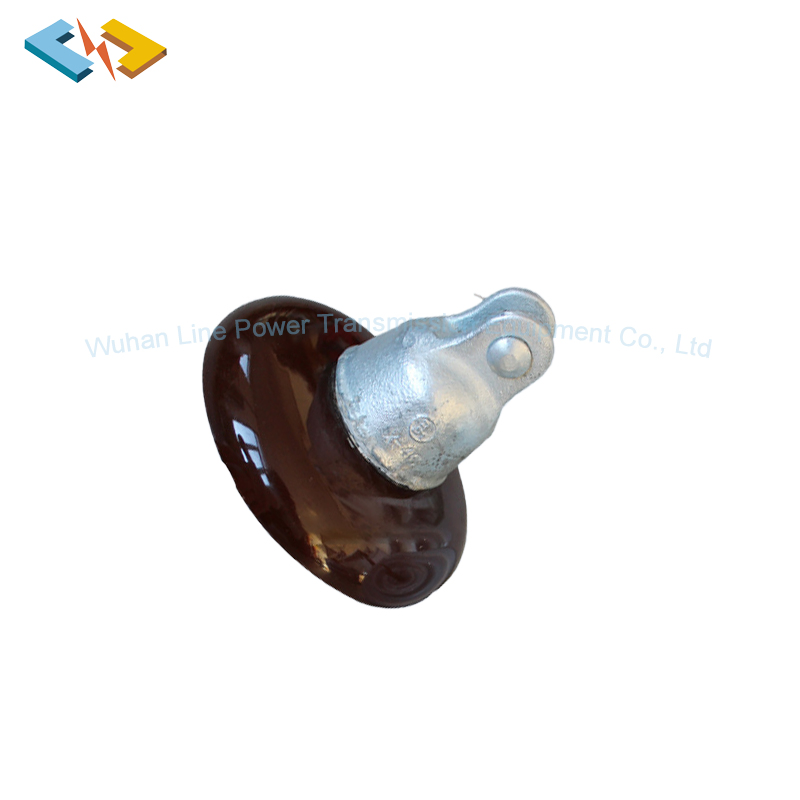

El aislante de suspensión de disco de porcelana para líneas de postes de 11kV es un dispositivo esencial diseñado para montarse entre conductores de potencial variable o entre un conductor y un miembro de tierra. Su función principal es soportar de manera segura tanto la tensión eléctrica como la tensión mecánica aplicada.
Este aislante de disco ejerce un control de aislamiento crítico en las líneas de transmisión superiores. Fabricados principalmente de cerámica o vidrio de alta calidad, estos componentes están diseñados para resistir los cambios en las condiciones ambientales y las cargas eléctricas sin perder efectividad, garantizando la seguridad y longevidad operativa de toda la línea de transmisión.
| Clase ANSI | Fig | Dimensión Principal pulg (mm) | Distancia Fuga pulg (mm) | Combinado M&E Fuerza (KN) | Impacto Mecánico (N-m) | Valor Prueba Carga (KN) | Voltaje Promedio de Flashover | Punción Frecuencia Potencia (KV) | Voltaje Influencia Radio | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D (máx) | H | Frecuencia Potencia | Impulso Crítico | Prueba Tierra (KV) | Máx RIV 1MHz (μV) | |||||||||
| Seco (KV) | Húmedo (KV) | Positivo (KV) | Negativo (KV) | |||||||||||
| 55-1 | 1 | 6.5 (165) | 5.5 (141) | 7 (178) | 44 | 5.0 | 27 | 60 | 30 | 100 | 100 | 80 | 7.5 | 50 |
| 55-2 | 1 | 8 (203) | 5.75 (146) | 8.25 (210) | 67 | 5.5 | 44 | 65 | 35 | 115 | 115 | 90 | 7.5 | 50 |
| 55-3 | 2 | 10.75 (273) | 5.75 (146) | 11.5 (292) | 67 | 6.0 | 44 | 80 | 50 | 125 | 130 | 110 | 10 | 50 |
| 55-4 | 3 | 10.75 (273) | 5.75 (146) | 11.5 (292) | 67 | 6.0 | 44 | 80 | 50 | 125 | 130 | 110 | 10 | 50 |
| 55-5 | 2 | 10.75 (273) | 5.75 (146) | 11 (279) | 111 | 7.0 | 67 | 80 | 50 | 125 | 130 | 110 | 10 | 50 |
| 55-6 | 3 | 10.75 (273) | 5.75 (146) | 11 (279) | 111 | 7.0 | 67 | 80 | 50 | 125 | 130 | 110 | 10 | 50 |
| 55-9 | 4 | 4.5 (114) | 6.3 (160) | 6.75 (171) | 44 | 5.0 | 27 | 60 | 30 | 100 | 90 | 80 | 7.5 | 50 |
| Espacio de unidad (H) | 170mm |
| Diámetro nominal (D) | 320mm |
| Distancia nominal de fuga | 525mm |
| Carga nominal de fallo de E&M | 160KN |
| Carga de tracción rutinaria | 80KN |
| Resistencia al impacto | 10n.m |
| Resistencia a la frecuencia de potencia (húmedo) | 45KV |
| Resistencia a la frecuencia de potencia (seco) | 90KV |
| Tensión de resistencia de impulsos de iluminación seca | 135KV |
| Tensión de punción de frecuencia de potencia | 130KV |
| Tensión de prueba de referencia de radio a tierra | 10KV |
| Interferencia de radio (Máx RIV a 1MHz) | 50uV |
| Tamaño de acoplamiento | 20 |
| Peso | 11,5kg |
Los aislantes cerámicos están fabricados mediante el templado de cuarzo, feldespato y arcilla de alta calidad. La superficie exterior se recubre con un esmalte liso para maximizar la resistencia mecánica, prevenir la infiltración de agua y asegurar la autolimpieza ante agentes contaminantes.
Excelente estabilidad química y térmica con gran capacidad de resistencia al envejecimiento en entornos exigentes.
Procesos validados con transformadores de prueba de hasta 1800kV y generadores de tensión de impulso de 2000kN.
Uso de sistemas automáticos de moldeo por inyección de silicona y máquinas de crimpado de precisión.
Nuestra línea incluye aisladores, herrajes de todo tipo para aplicaciones de alta tensión y componentes complementarios relacionados.
Contamos con un riguroso sistema de inspección y control de calidad en cada fase del proceso productivo, abarcando la composición química y las propiedades físicas y eléctricas de los aislantes.
Por lo general, se trabaja bajo un esquema de 30% T/T tras la confirmación del pedido y el 70% restante antes del envío.
Ofrecemos un periodo de garantía estándar de 24 meses para respaldar la confiabilidad y el desempeño de nuestros productos.
Nuestros productos y procesos de fabricación cumplen con las normativas internacionales aplicables, incluyendo certificaciones ISO9001 e ISO14001.
Sí, se aceptan servicios de personalización (OEM) para adaptar el diseño y las características técnicas de acuerdo con los requerimientos específicos del proyecto.
