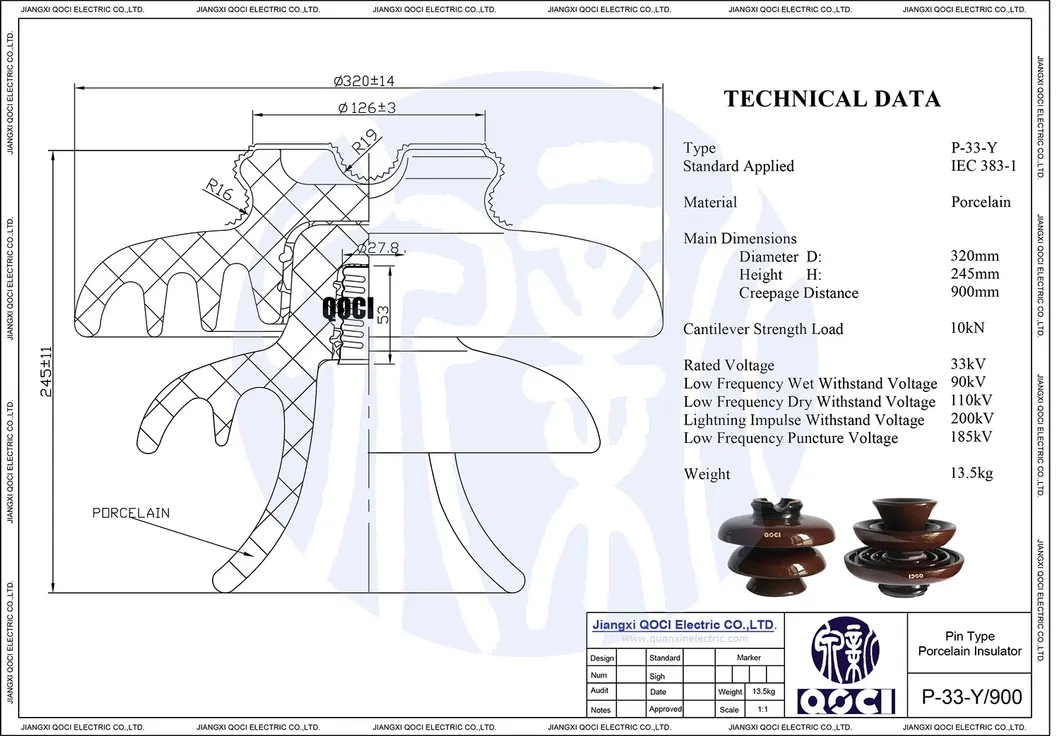

| Aisladores de porcelana tipo pin | ||
| tipo | - | P-36-Y. |

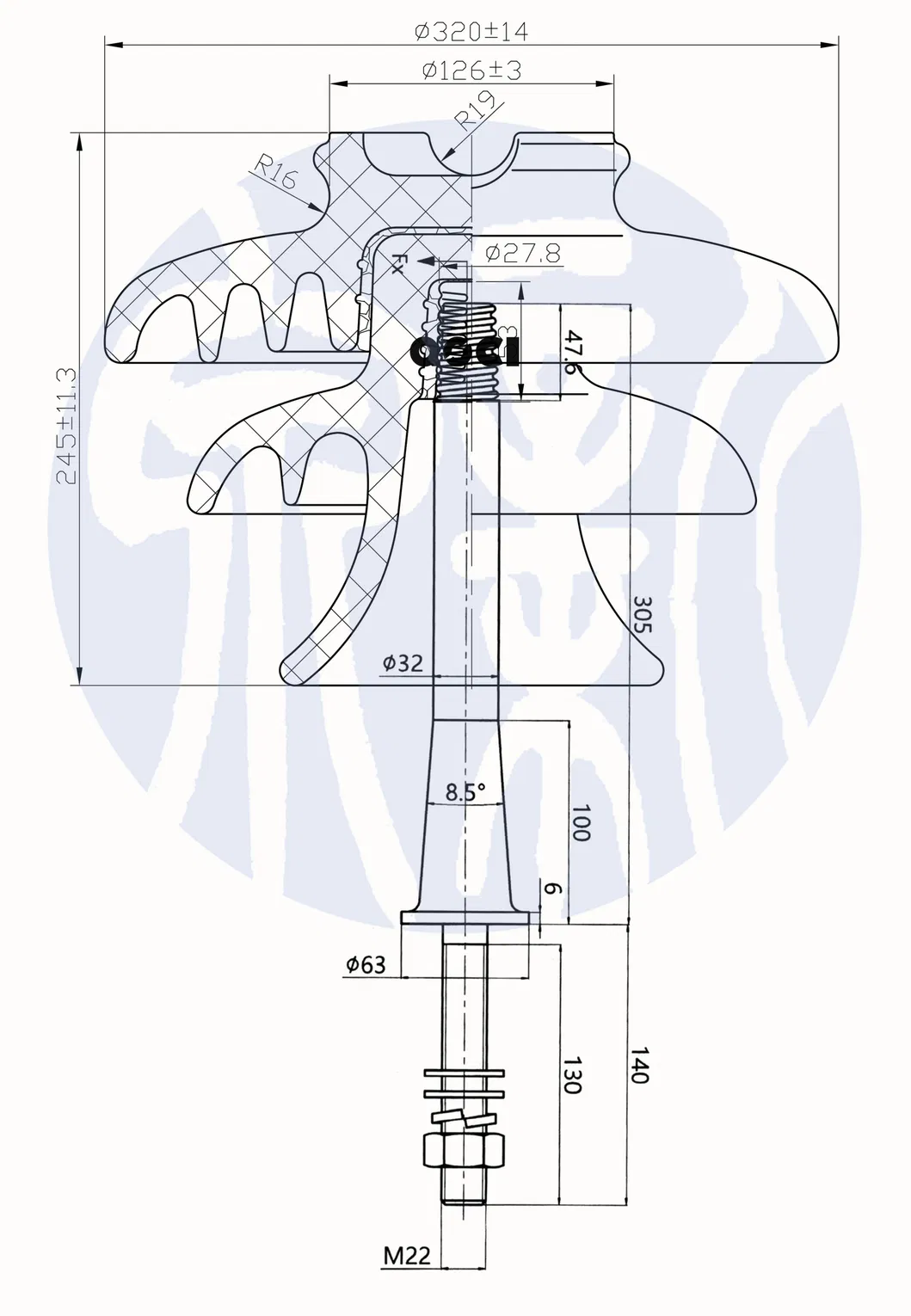

| Dimensiones | ||
| Diámetro | mm | 320 |
| Altura | mm | 245 |
| Distancia total de fuga | mm | 900 |
| Distancia de fuga protegida | mm | 450 |

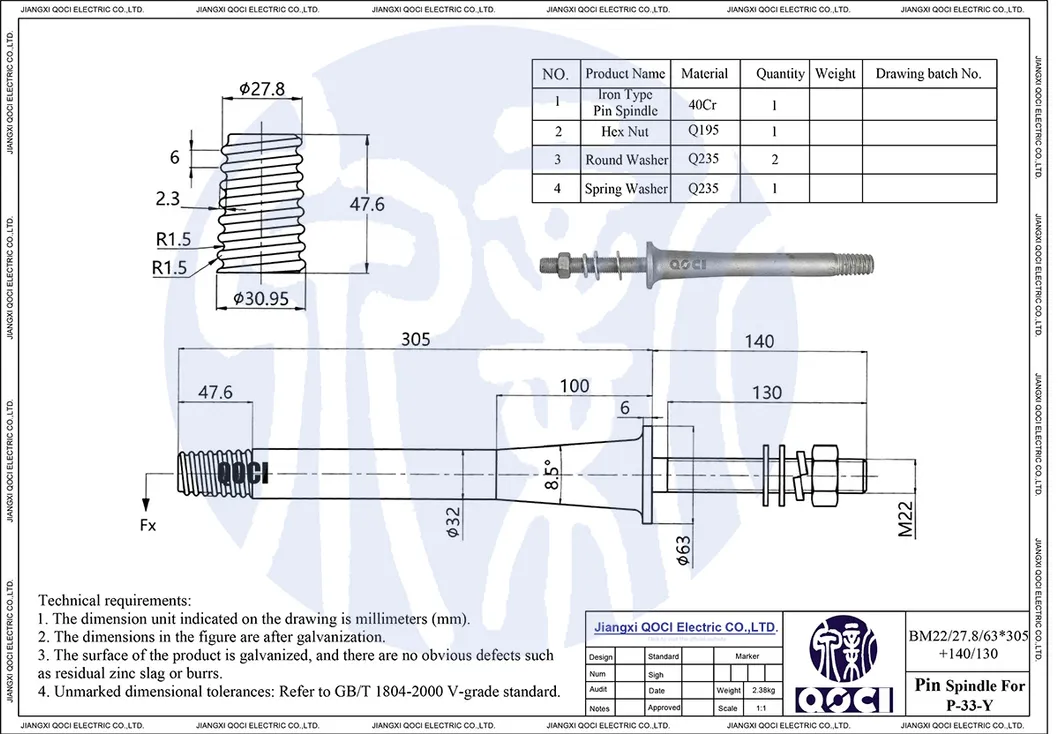

| Altura de pasador recomendada | mm | 305 |
| Valores mecánicos | ||
| Fuerza de voladizo | kn | 10 |
| Valores eléctricos | ||
| Escriba el voltaje de aplicación | kv | 36 |
| Tensión de destello seco de frecuencia de potencia | kv | 160 |
| Tensión de descarga húmeda de frecuencia de potencia | kv | 110 |
| 50% de tensión de impulso de destello, positivo | kv | 190 |
| 50% de tensión de impulso de destello, negativo | kv | 200 |
| Tensión de punción de frecuencia de potencia | kv | 200 |
| Datos de tensión de influencia de radio | ||
| Compruebe la tensión RMS a tierra | kv | 22 |
| RIV máximo a 1000kHz | μv | 30dB |

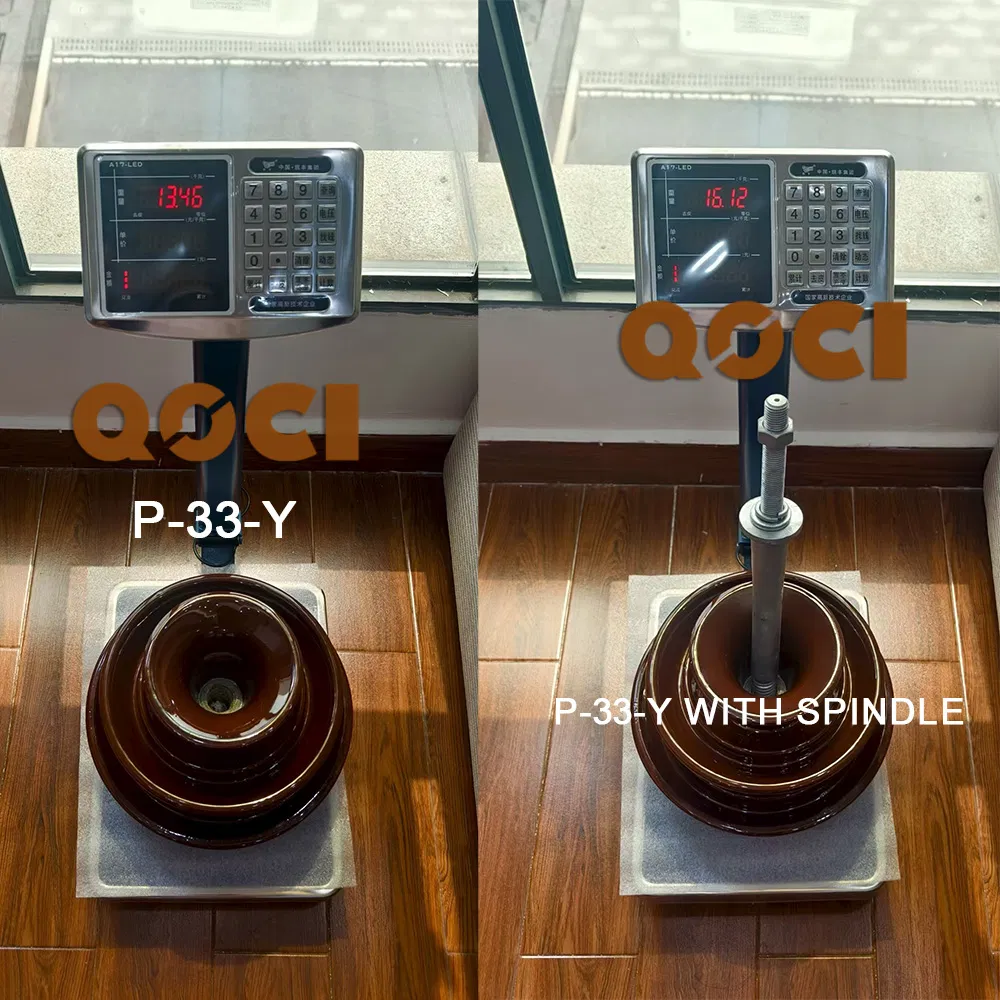

| Peso neto, aproximado | kg | 13,5kg |

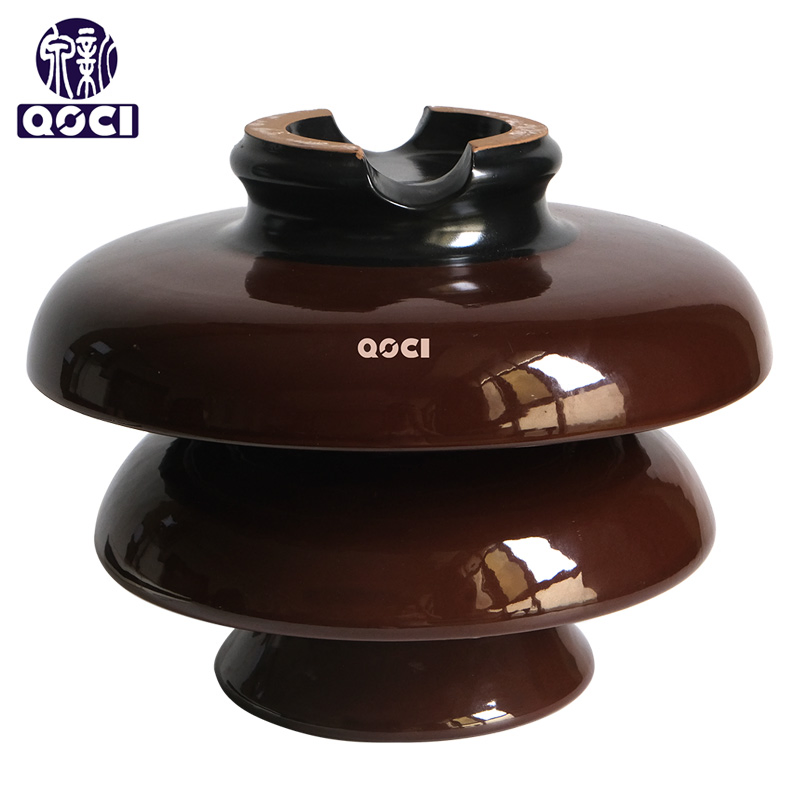

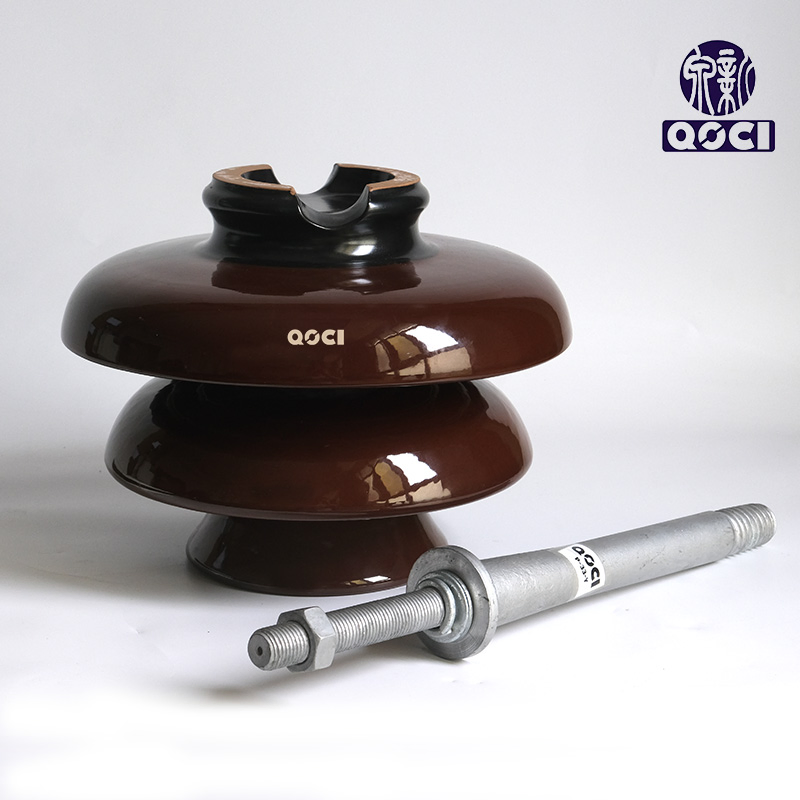

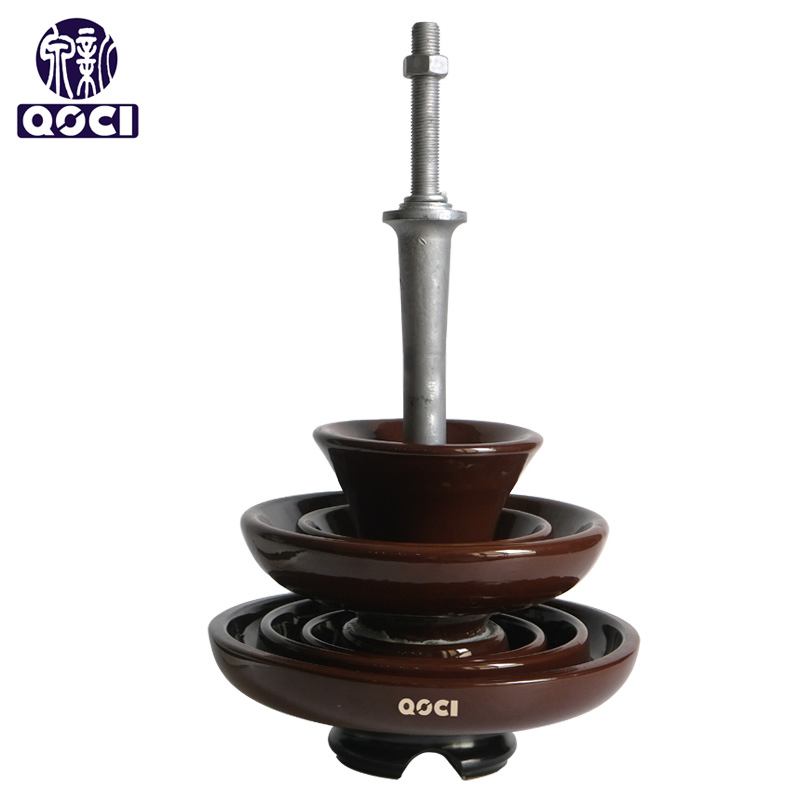

Es un componente aislante rígido montado sobre un pasador o perno de soporte metálico, diseñado para sostener físicamente los conductores de líneas aéreas de distribución y transmisión de energía eléctrica, manteniéndolos aislados del poste.
El modelo P-33-Y está diseñado principalmente para aplicaciones en redes de distribución de media tensión de 33 kV, ofreciendo un alto margen de seguridad con una tensión soportada a frecuencia industrial en húmedo de hasta 110 kV.

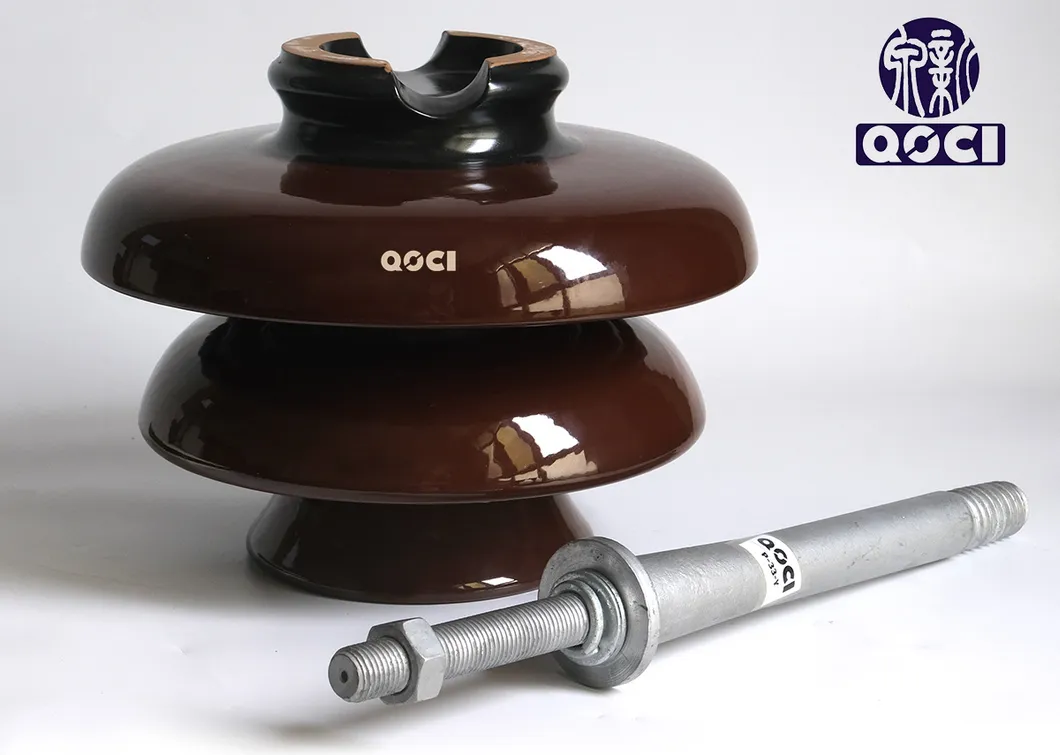

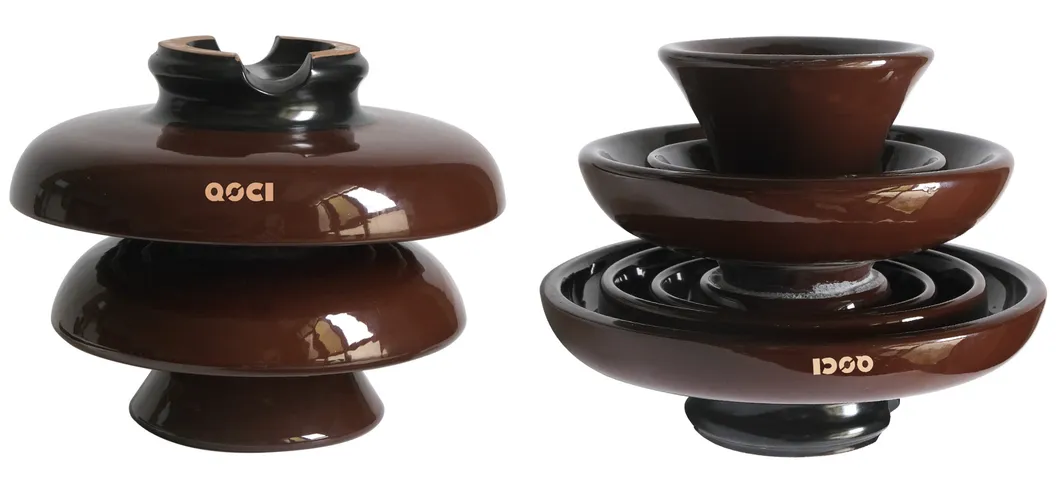

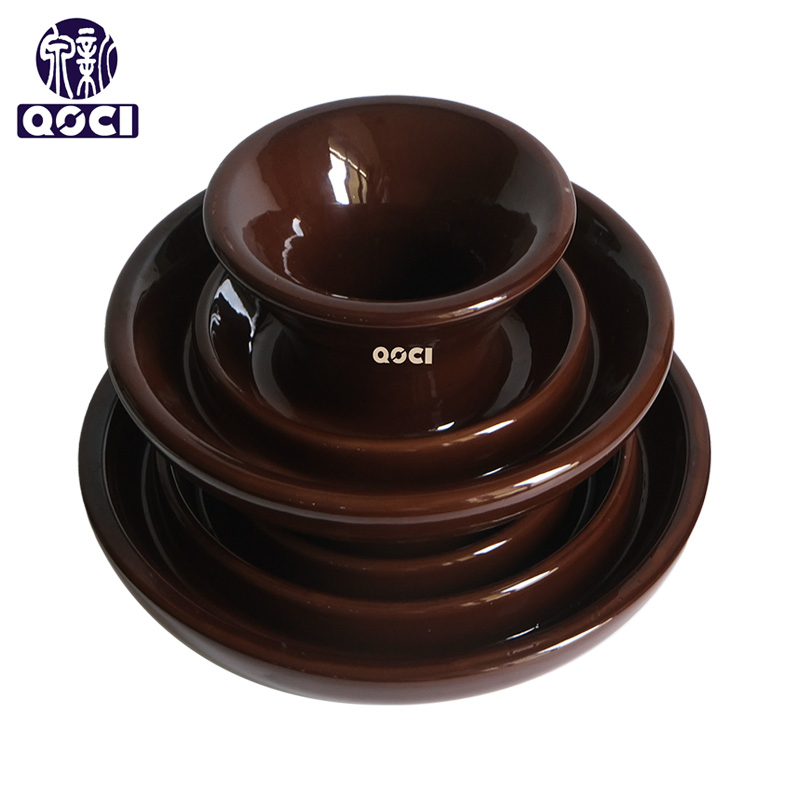

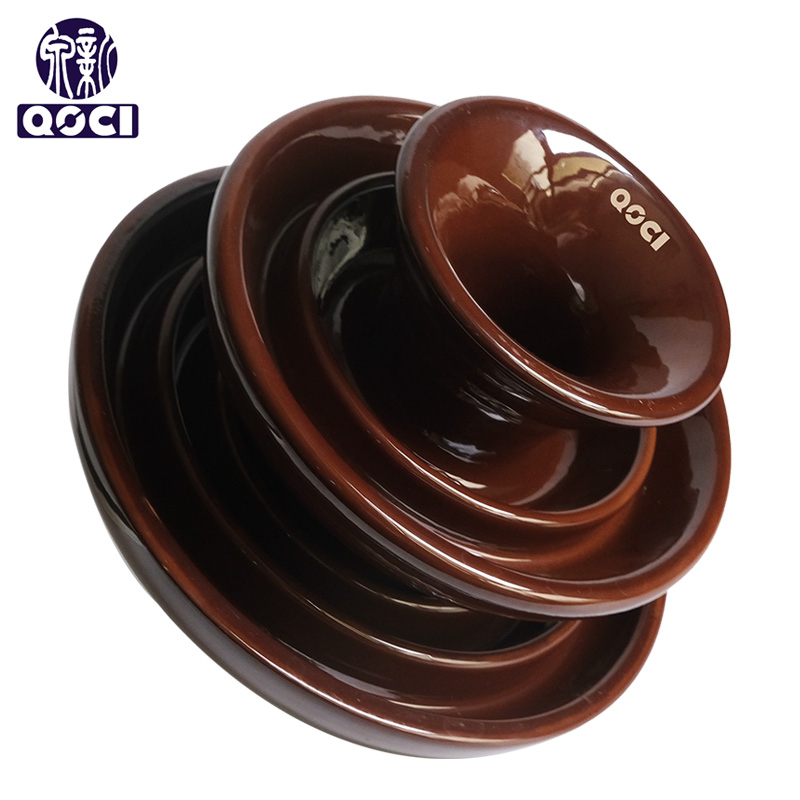

El vidriado marrón de alta calidad proporciona una superficie lisa y autolimpiante con la lluvia, lo que reduce la acumulación de contaminantes ambientales, resiste los rayos UV y optimiza el rendimiento frente a la corrosión y el desgaste mecánico.
La distancia de fuga (creepage distance) es el recorrido físico más corto a lo largo de la superficie del aislante entre las partes conductoras. Una mayor distancia (como los 900 mm del modelo P-36-Y) minimiza la probabilidad de descargas eléctricas superficiales, especialmente en climas húmedos o polvorientos.

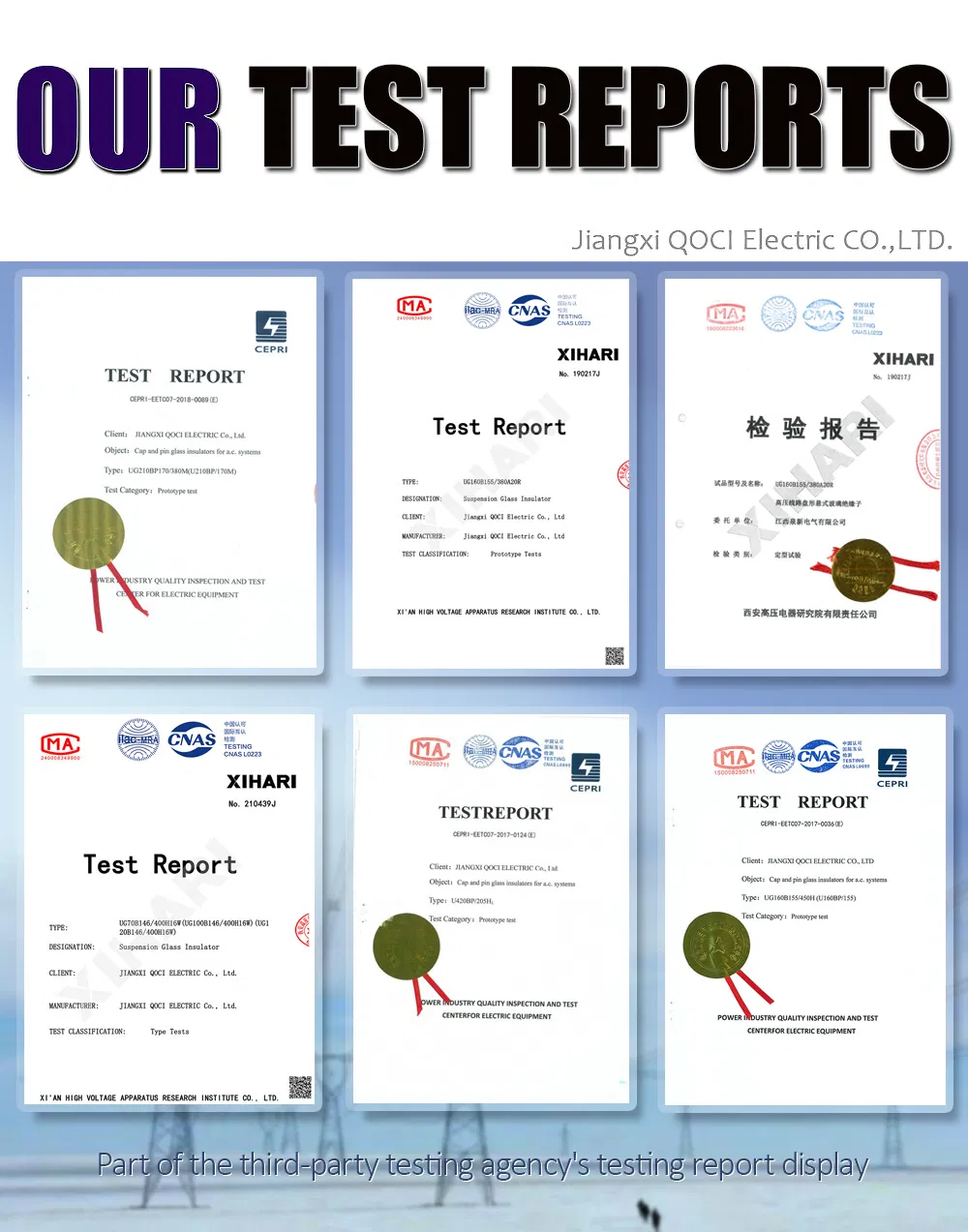

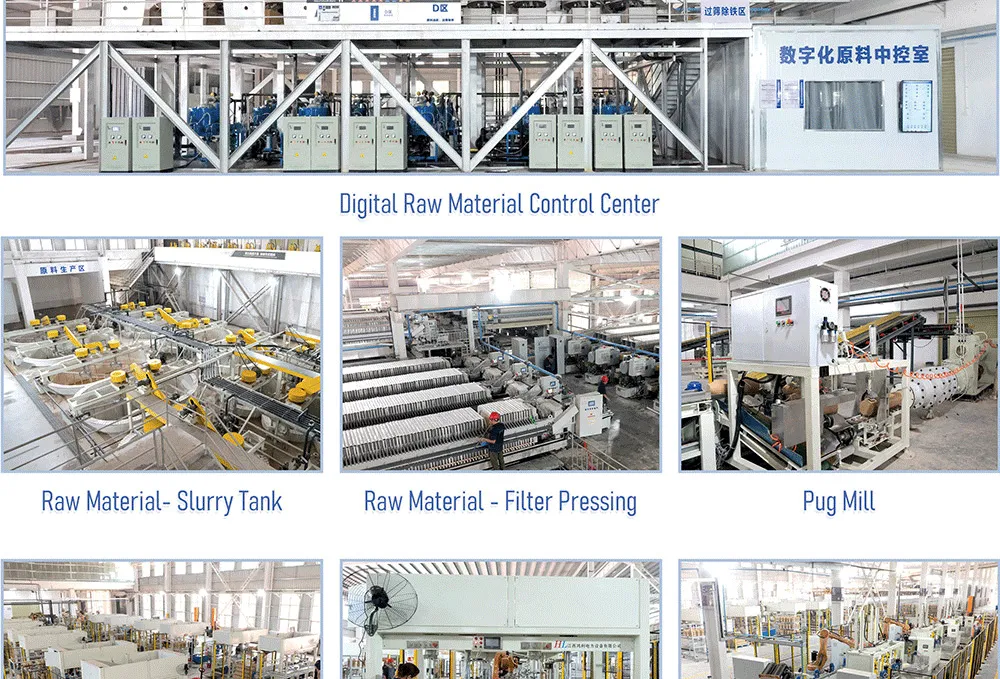

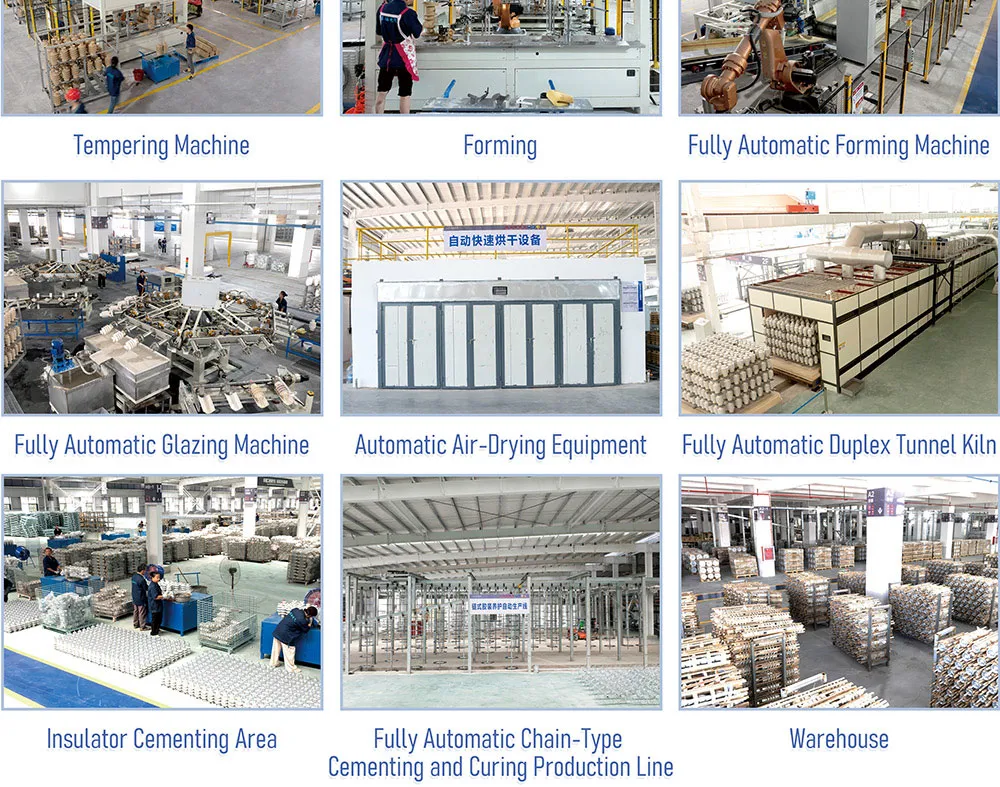

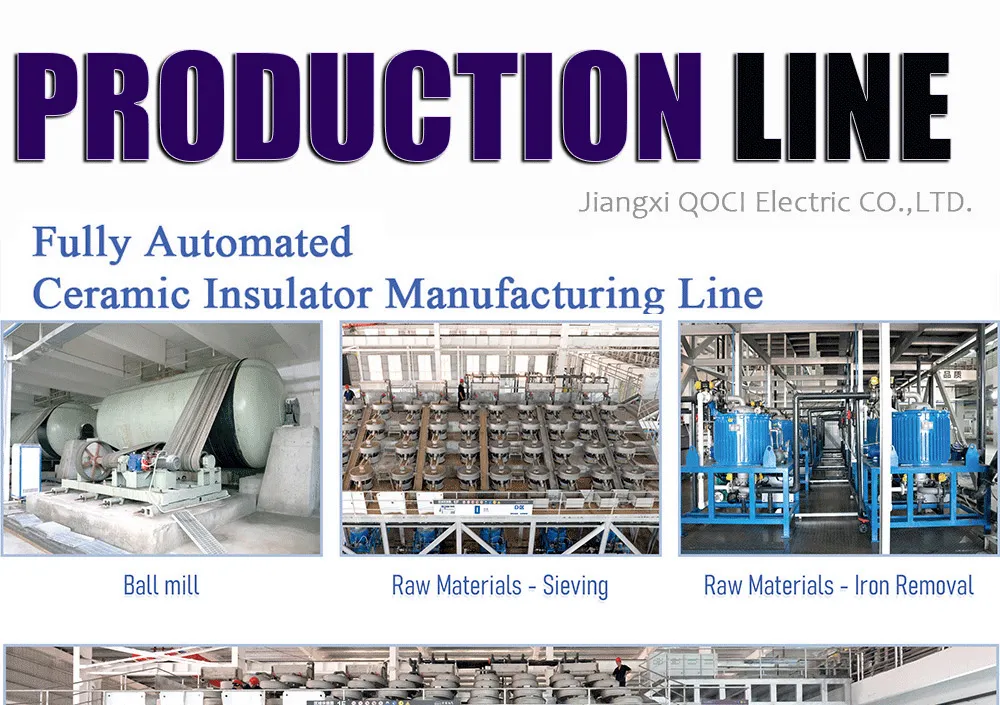

Nuestros procesos de fabricación de aisladores cumplen estrictamente con la normativa internacional de control de calidad bajo la certificación ISO9001, garantizando estabilidad en los valores mecánicos e integridad del aislamiento eléctrico.
