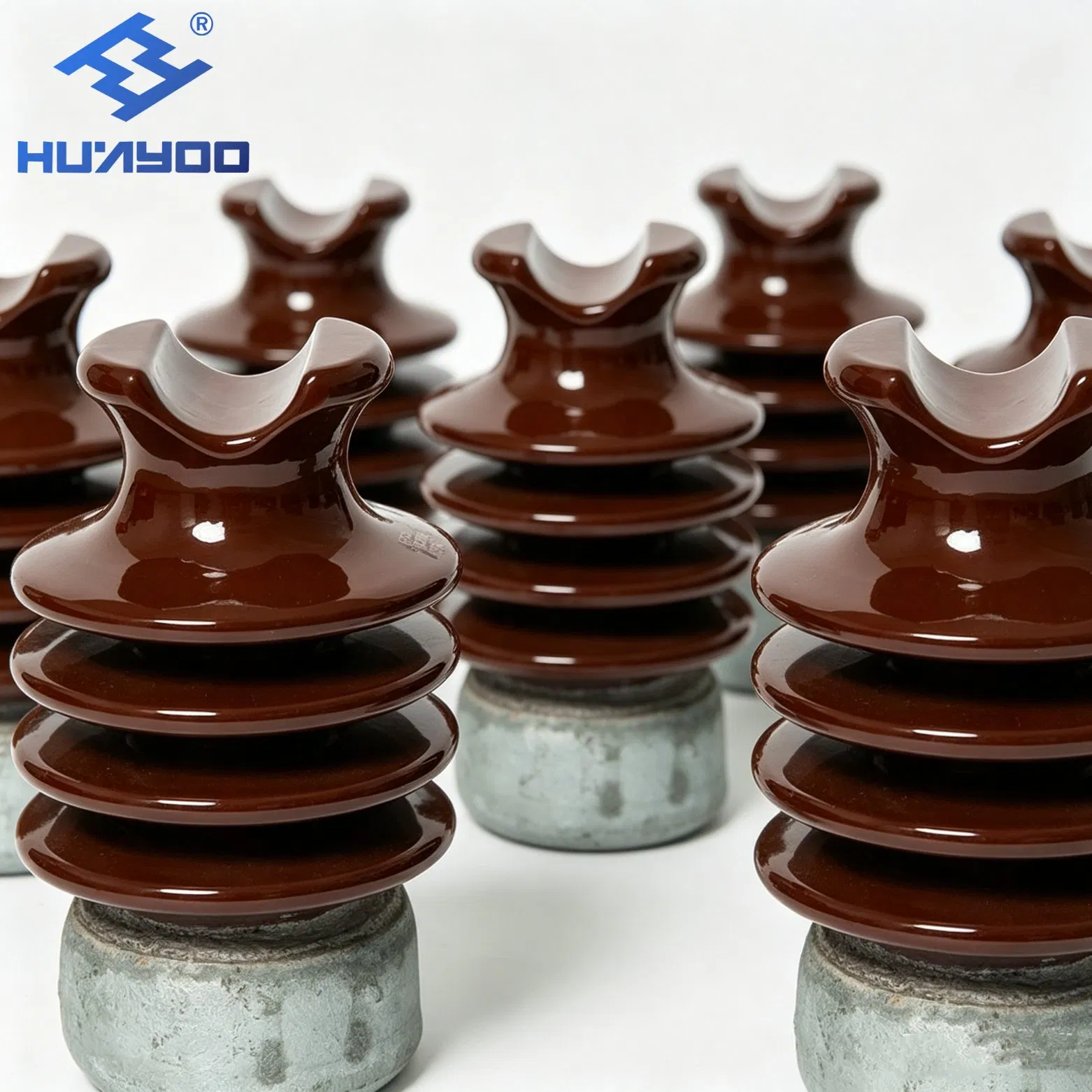

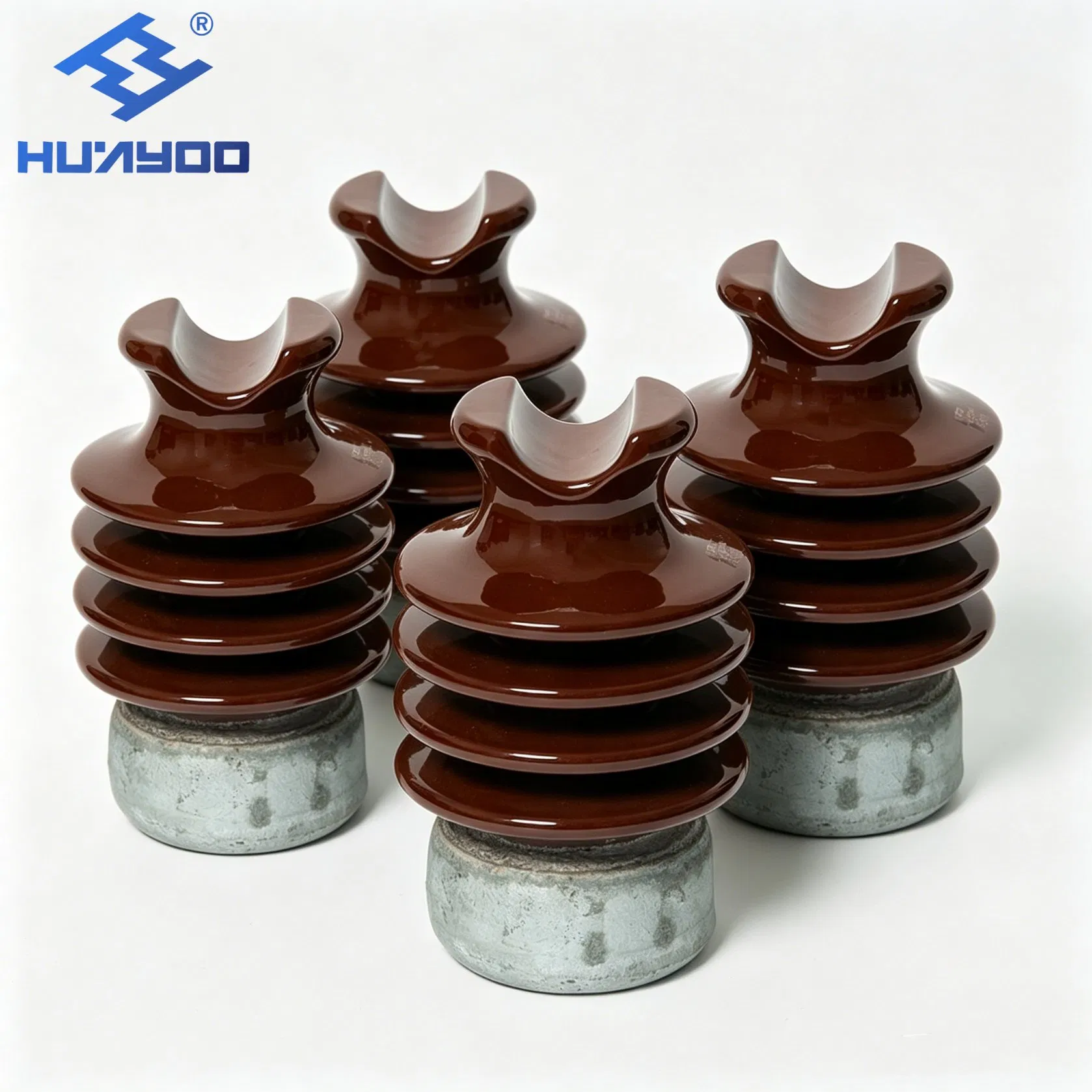

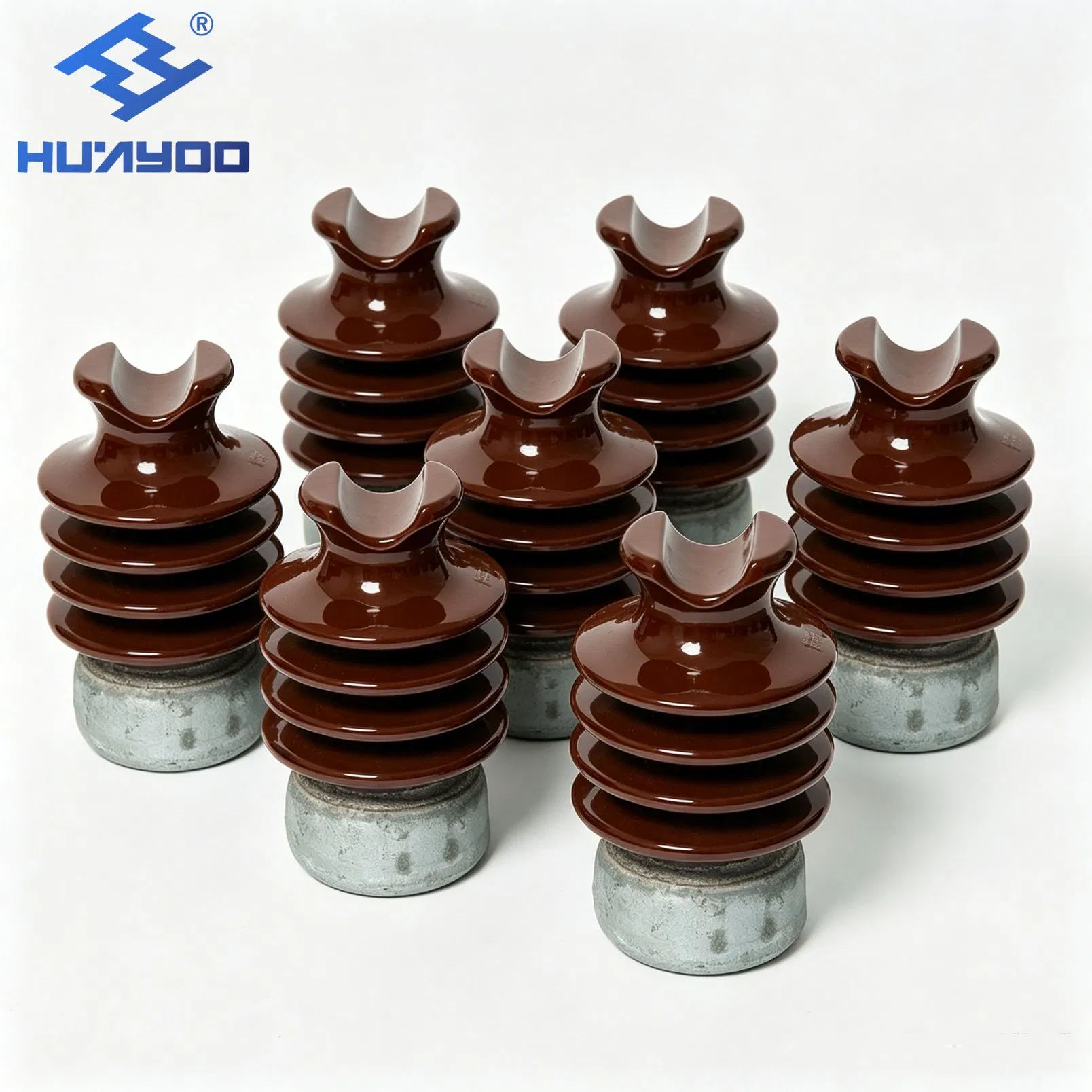

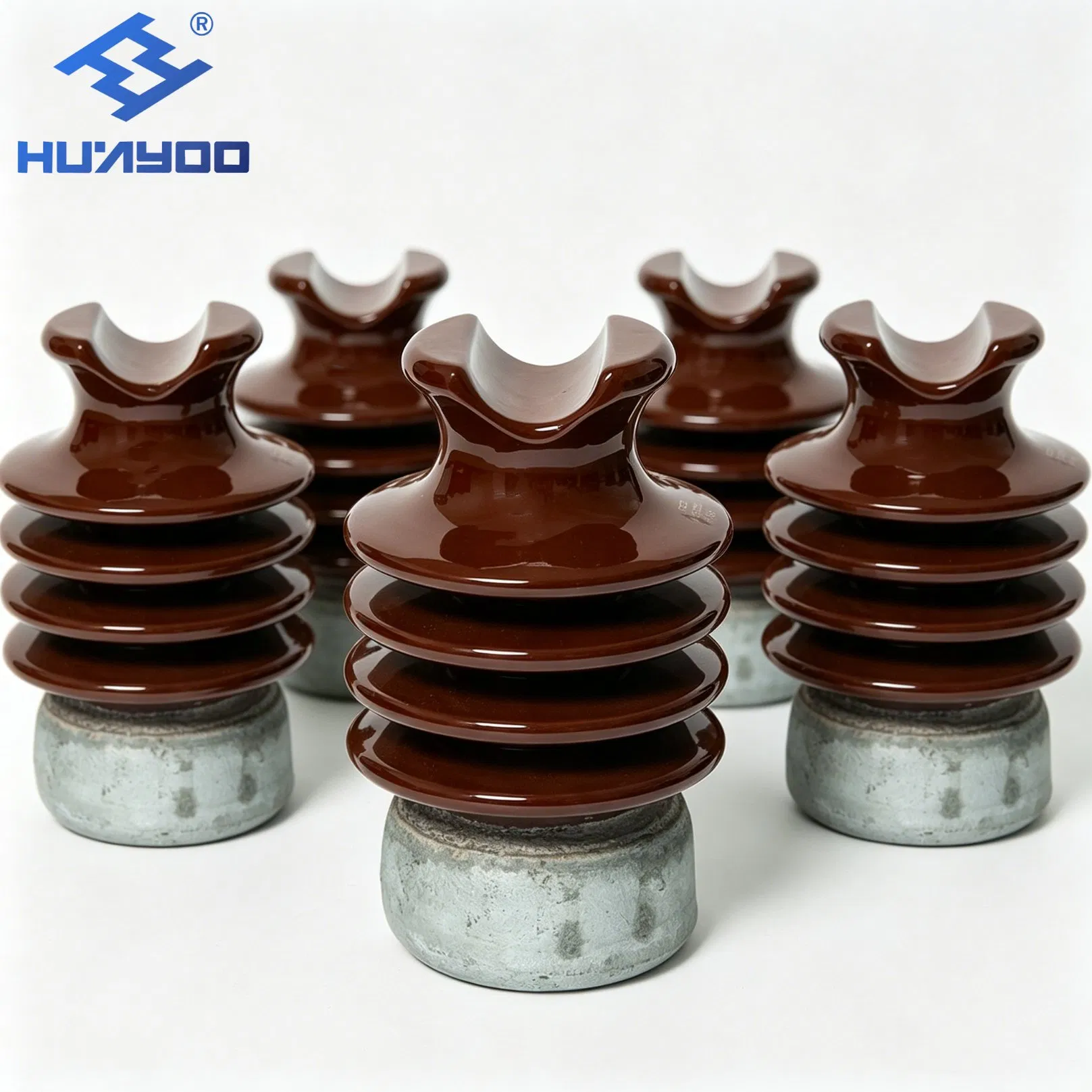

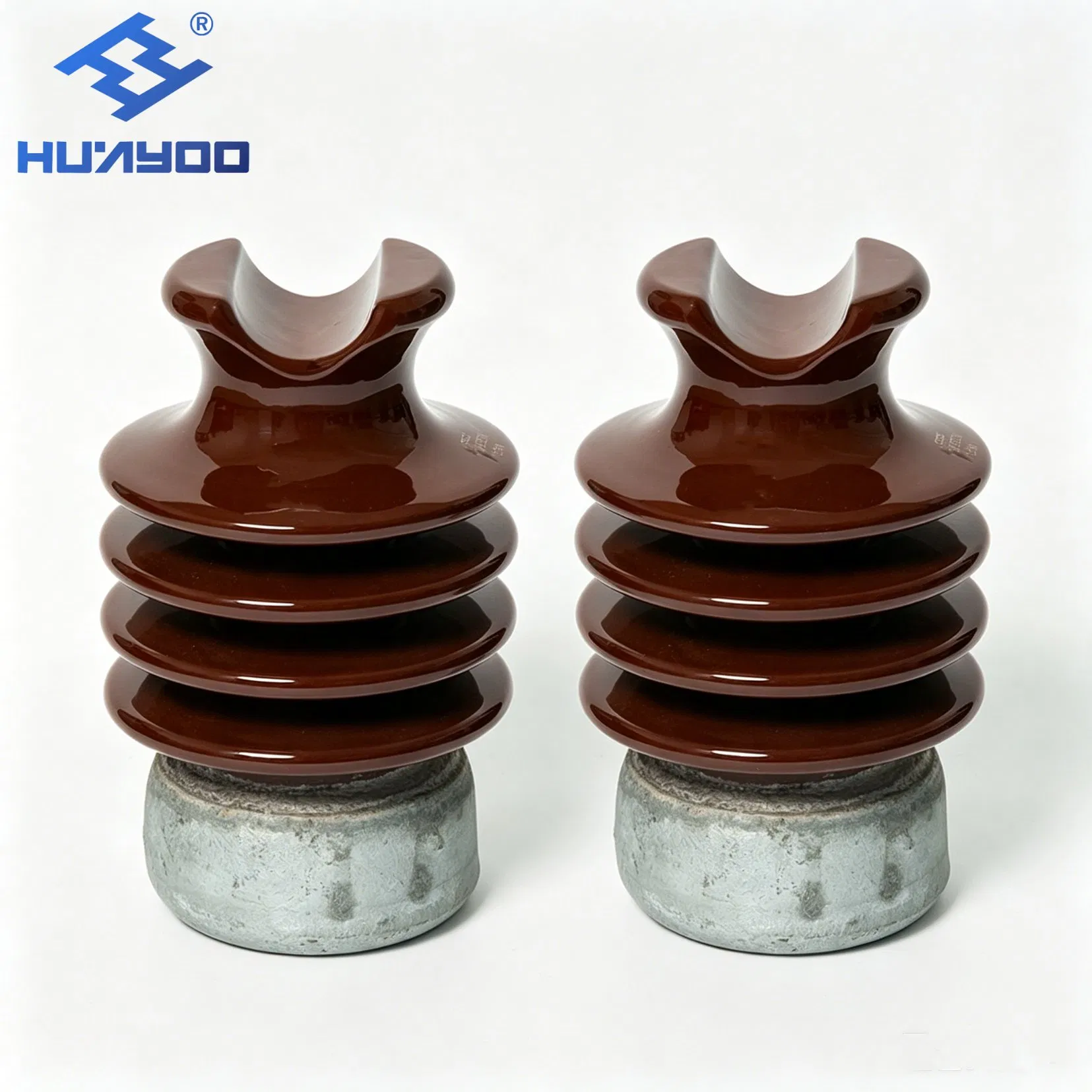

El aislante de poste de porcelana de alta tensión ANSI 57-1 es un aislante de estación de núcleo sólido estándar profesional fabricado de acuerdo con las normas de la industria estadounidense ANSI C29,9. Como componente básico y esencial de aislamiento y soporte para sistemas de alimentación estándar ANSI, el aislante de poste de porcelana ANSI 57-1 está ampliamente desplegado en subestaciones de alta tensión, estaciones de distribución y equipos eléctricos industriales. Con la adopción de electroporcelana de alta densidad y alta temperatura y una superficie de vidrio hidrófoba suave, este aislante de poste de porcelana ANSI 57-1 ofrece rigidez mecánica estable y un rendimiento dieléctrico fiable. El aislante ANSI 57-1 está instalado verticalmente para soportar y aislar barras de bus de alta tensión, interruptores de desconexión, disyuntores y otros dispositivos de subestación, con dimensiones estándar, calidad estable y gran compatibilidad con instalaciones de red eléctrica norteamericanas.

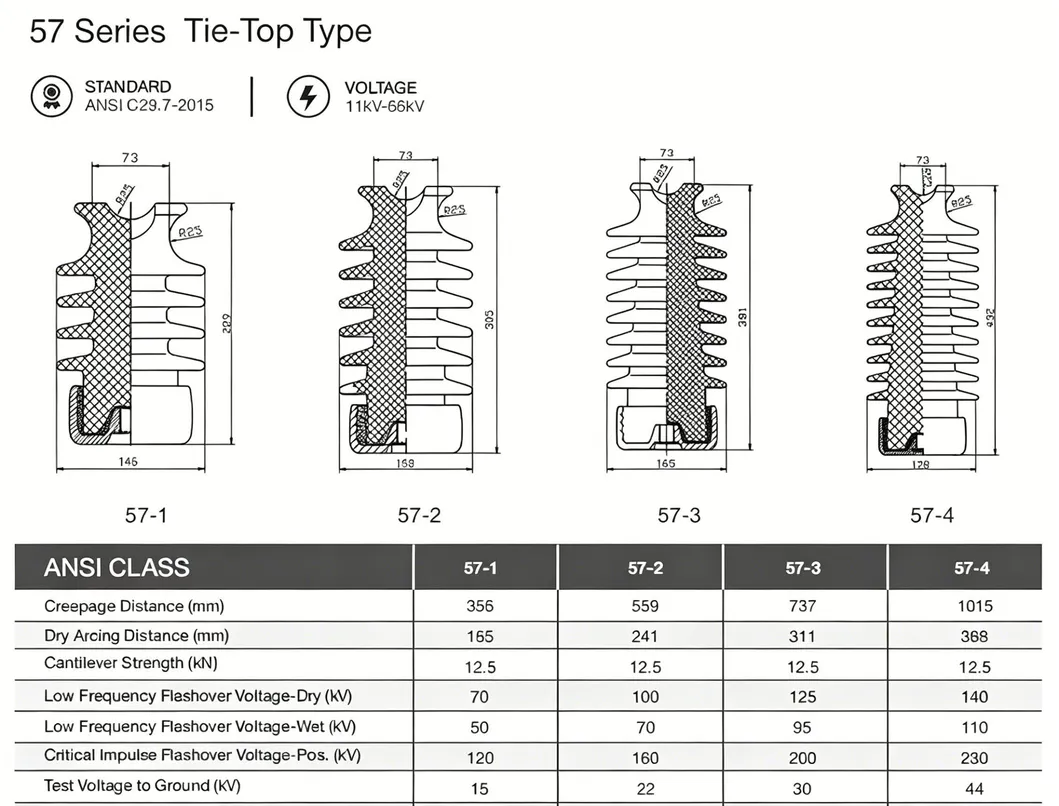

| Clase ANSI | 57-1 | 57-2 | 57-3 | 57-4 | 57-5 | |
|---|---|---|---|---|---|---|
| Fig. No | 1 | 2 | 3 | 4 | 5 | |
| distancia de fuga: mm | 356 | 559 | 737 | 1015 | 1145 | |
| Distancia de arco seco-mm | 165 | 241 | 311 | 368 | 438 | |
| Fallo de carga de voladizo mecánico-KN | 12,5 | 12,5 | 12,5 | 12,5 | 12,5 | |
| Prueba de rutina de resistencia en voladizo - KN | 5 | 5 | 5 | 5 | 5 | |
| Escriba el voltaje de aplicación | 25 | 35 | 45 | 55 | 66 | |
| Tensión de destello de baja frecuencia | kv seco | 80 | 110 | 125 | 150 | 175 |
| kv húmedo | 60 | 80 | 100 | 125 | 150 | |
| Tensión de destello de impulso crítico | kv positivo | 130 | 180 | 210 | 255 | 290 |
| kv negativo | 155 | 205 | 260 | 340 | 380 | |
| Voltaje de interferencia de radio | Tensión de prueba a tierra-kv | 15 | 22 | 30 | 44 | 44 |
| RIV máx. A 1000KHz uv | 100 | 100 | 200 | 200 | 200 | |
| Peso neto-kg | 5,2 | 9 | 11 | 16 | 18 | |
Se utiliza principalmente en subestaciones de alta tensión y estaciones de distribución para soportar y aislar mecánicamente barras de bus, disyuntores e interruptores de desconexión.

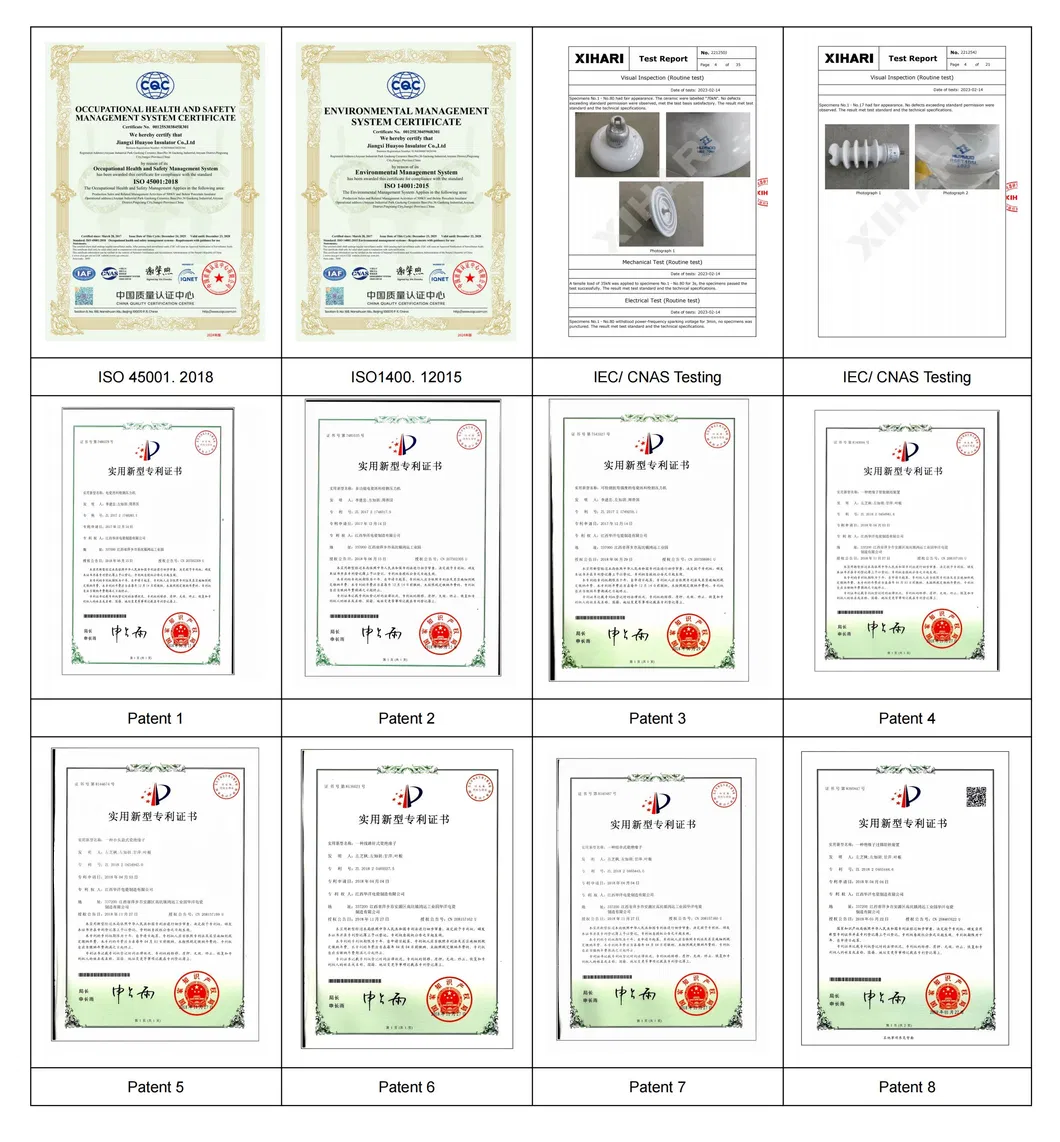

Todos los aisladores se fabrican y prueban cumpliendo estrictamente con los estándares internacionales más reconocidos, tales como ANSI (norma americana), IEC, GB, BS, DIN y JIS.
El núcleo sólido proporciona una excelente rigidez mecánica contra fuerzas de flexión y elimina el riesgo de perforación interna dieléctrica, garantizando un rendimiento seguro a largo plazo.
Se utilizan cajas de madera robustas diseñadas específicamente para soportar el transporte de larga distancia, protegiendo las campanas de porcelana contra vibraciones e impactos.
El modelo ANSI 57-1 cuenta con una distancia de fuga estándar de 356 mm, óptimo para entornos operativos de media y alta tensión de hasta 33kV.
Sí, se efectúan ensayos de rutina para verificar la resistencia en voladizo, así como inspecciones dieléctricas exhaustivas con instrumentos avanzados de control de calidad antes del despacho.
