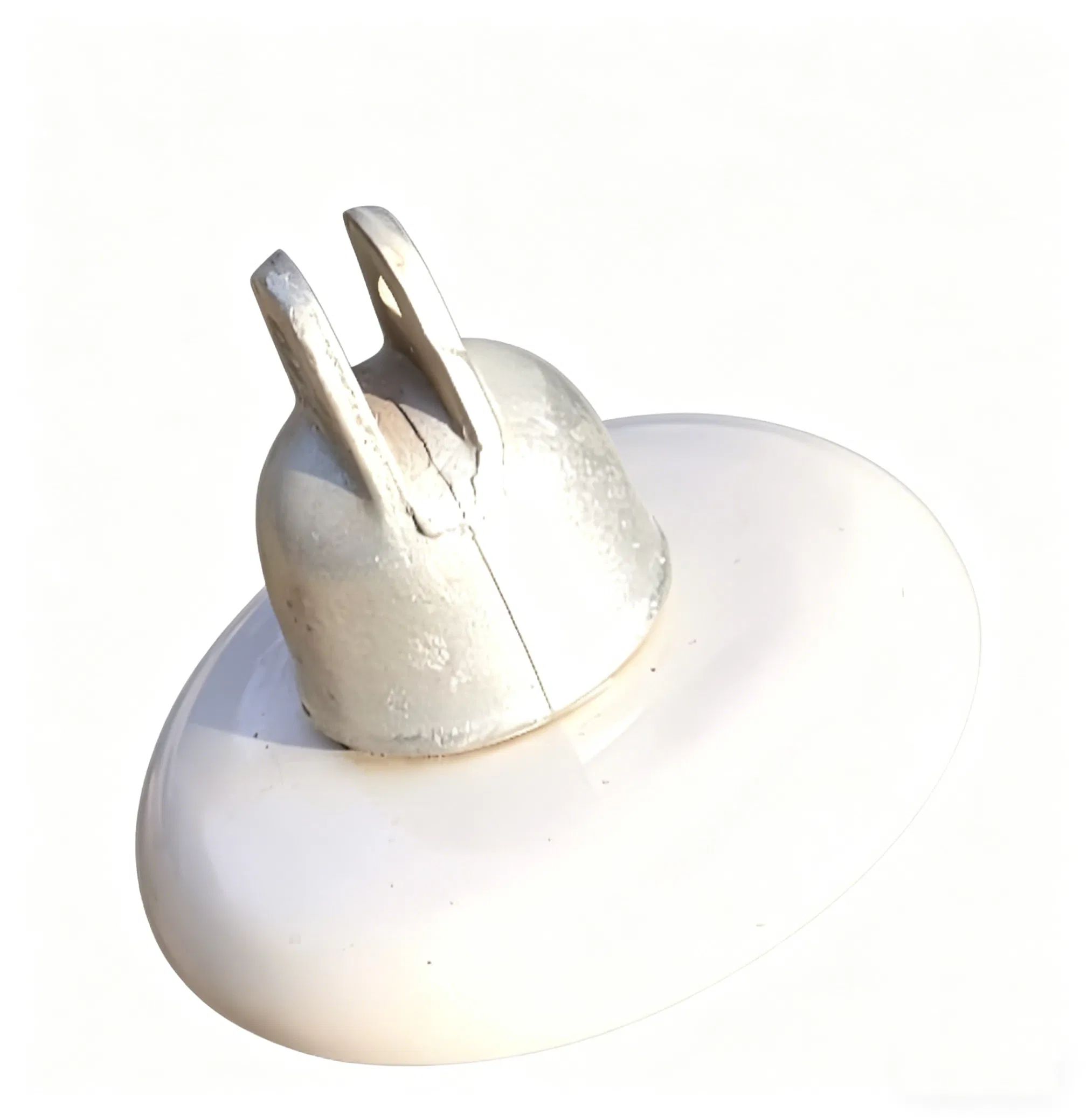

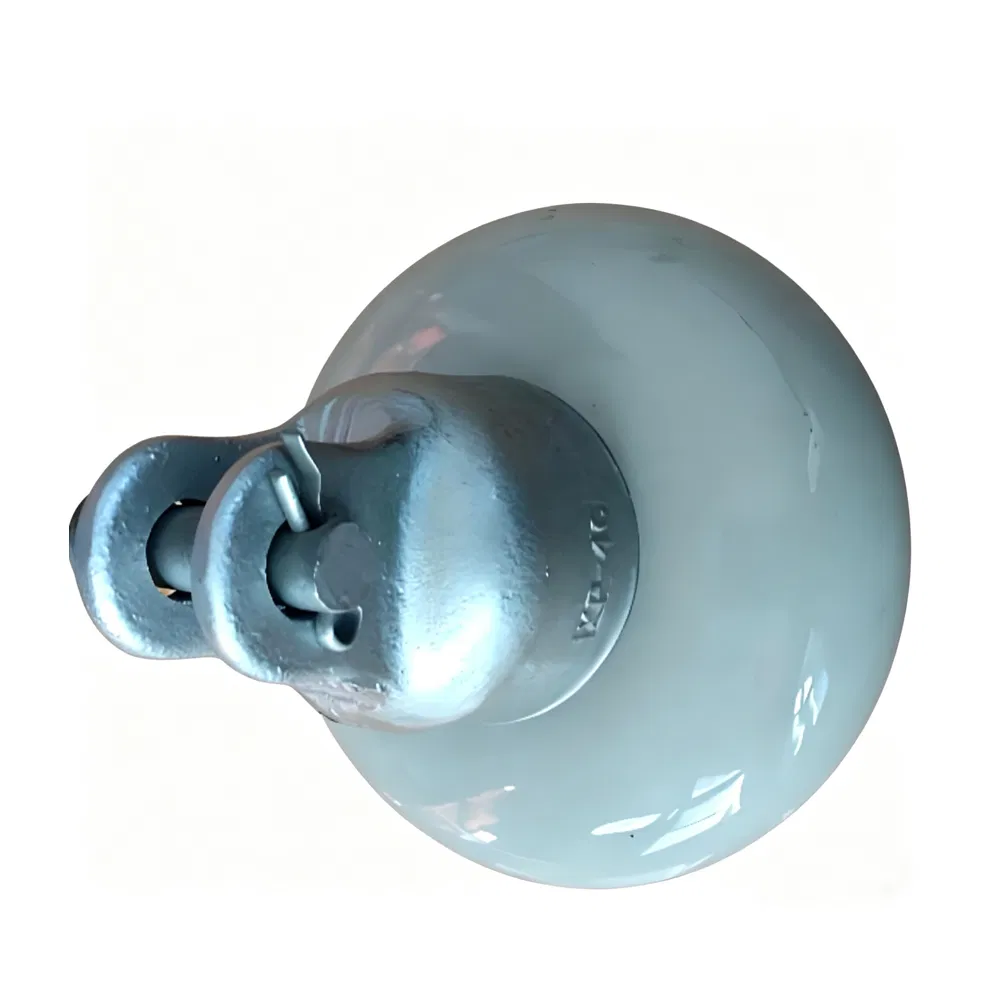

U70c 254mm 146mm 70kN Aislador de porcelana de suspensión para línea de alta tensión

1 / 5

U70c 254mm 146mm 70kN Aislador de porcelana de suspensión para línea de alta tensión

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Visión General
Disco de porcelana aislante de la suspensión
La porcelana aislante tipo pin
Después de la línea de aislante de porcelana
Aislante de porcelana de cepa
Carrete de porcelana aislante

Información Básica

No. de Modelo.

Porcelain Insulator

Estructura

Aislador de Suspensión

Tipo

Aislador de Tipo B

Uso

Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica

Método de conexión

Tipo Trough

Tamaño de la capacidad portante

70KN

Certificación

CCC, CE, ISO9001

Color

Blanco

Paquete de Transporte

cartón

Origen

China

Código del HS

8546209090

Capacidad de Producción

5000 / mes

Descripción de Producto

Porcelian Aisladores de Suspensión de la línea de transmisión

Nuestros aislantes cerámicos, hechas de porcelana de alta pureza y disparó con precisión, ofrecen una excelente aislamiento y la fuerza. Su superficie acristalada garantiza la auto-limpieza y resiste el polvo y humedad. Reunión de IEC y estándares ANSI, que tienen que soportar condiciones extremas y de alta tensión, asegurando la transmisión de potencia fiable en entornos hostiles.

Adecuado para las líneas aéreas eléctricas, subestaciones y redes, nuestros aisladores están disponibles en diversos tipos y especificaciones. Proporcionan un excelente aislamiento y la capacidad de carga para baja y alta tensión de los proyectos, asegurando la seguridad. La cerámica sólida reduce el mantenimiento y facilita la instalación, mejorar la eficiencia.

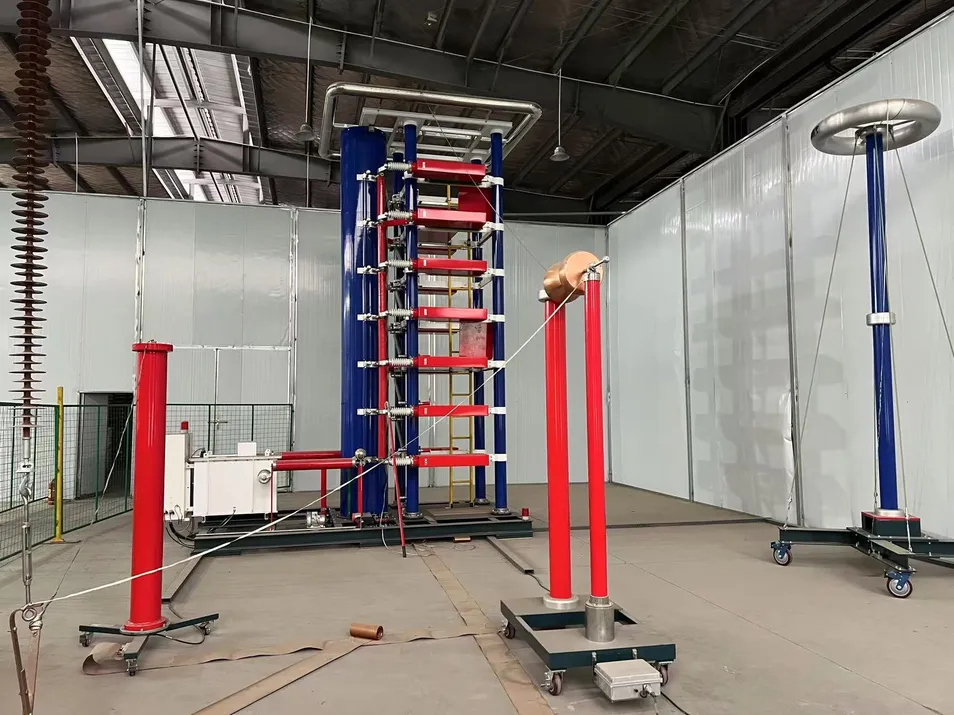

Como fabricante de la parte superior, podemos garantizar la calidad de materiales para las pruebas finales. Nuestros aisladores se someten a rigurosas pruebas para superar las normas, prometiendo la fiabilidad y rentabilidad. Reconocidos a nivel mundial, son ampliamente exportados y esencial para la seguridad de la transmisión de potencia.

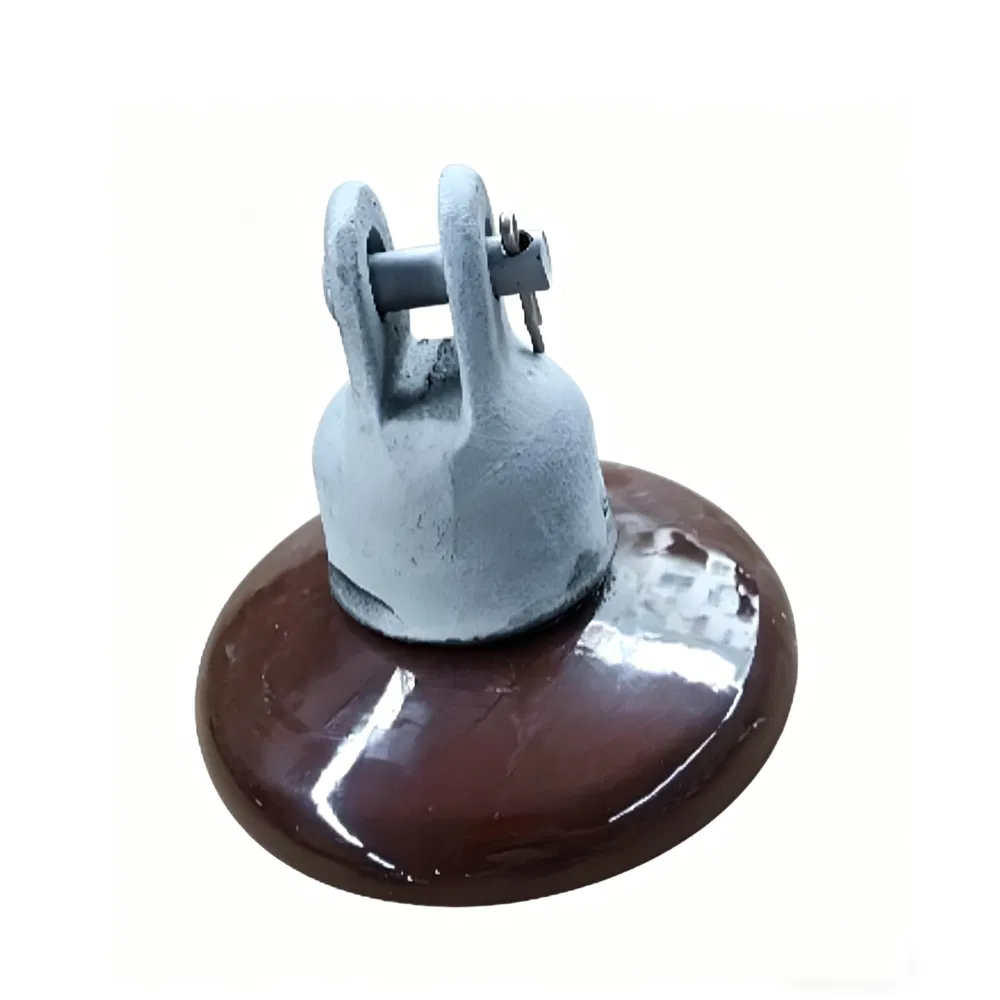

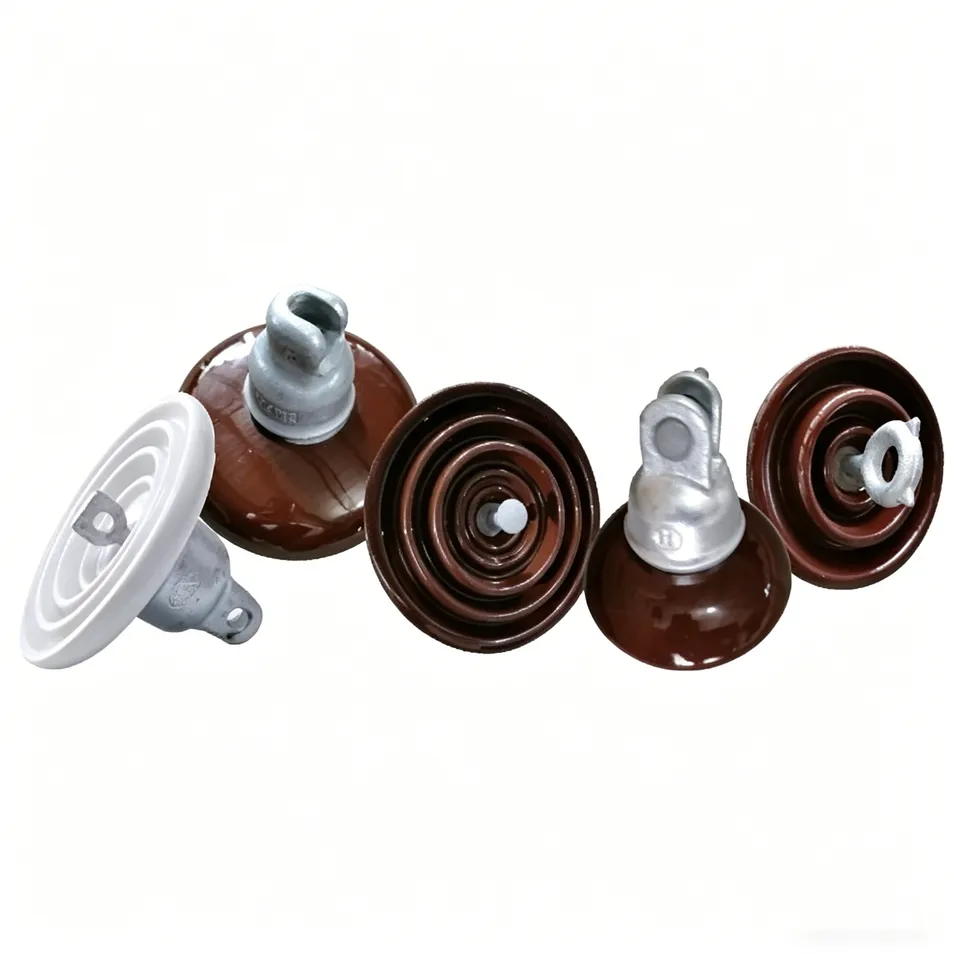

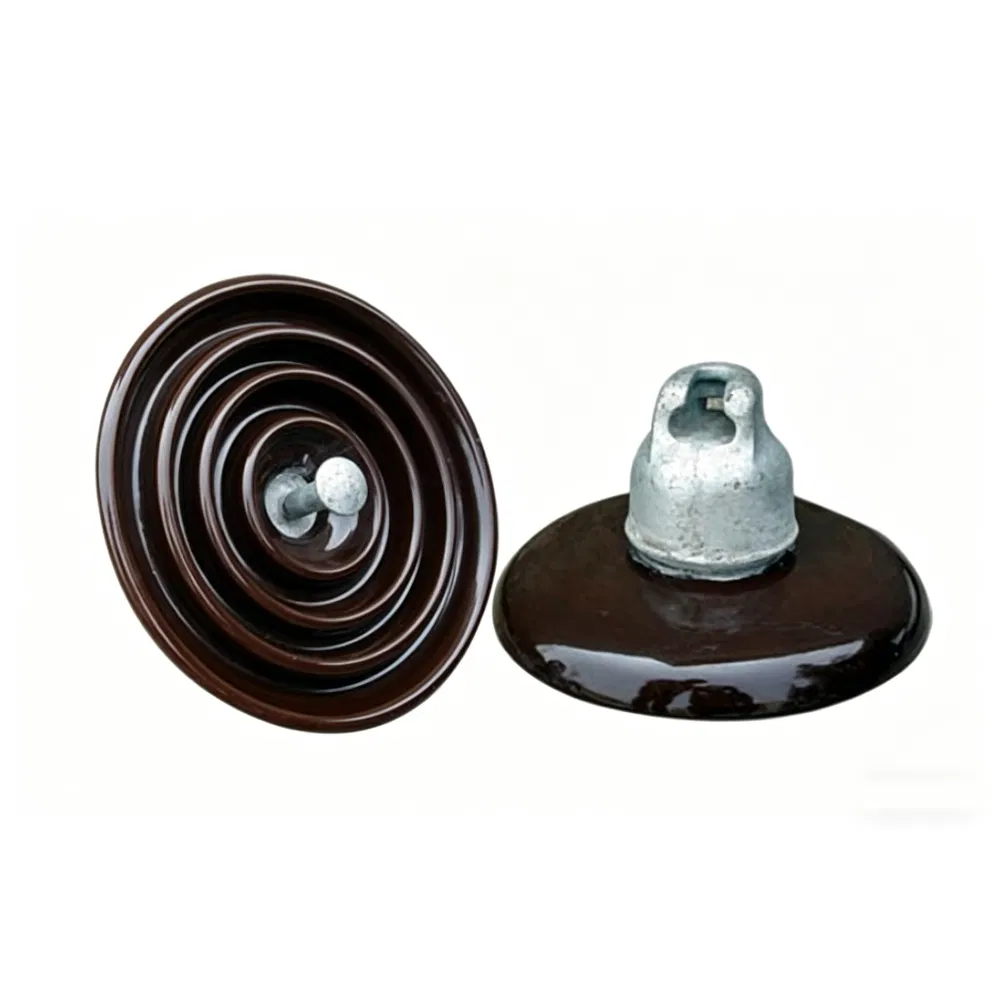

Disco de porcelana aislante de la suspensión

ANSI 52-3 52-1 52-2 52-5 52-4 52-9 52-6 52-8 52-10

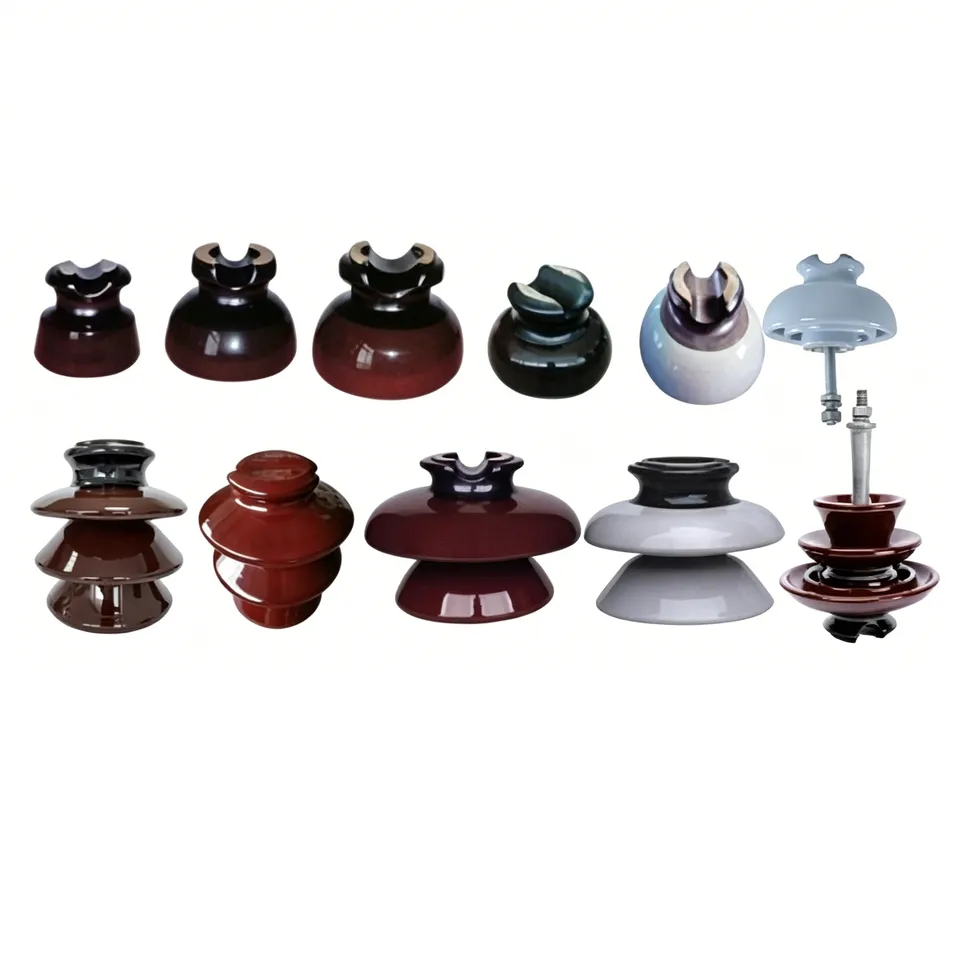

La porcelana aislante tipo pin

ANSI 55-1 a 56-1 7 ; 6 ;-P5 Y ;-P6 Y ;-P11 Y ;-P15 Y ;-P22 Y ;-P33 Y ; E-80 ; E-95 ; N-80 ; N-95 ; ST-15 / J ; ST-20 / J ; P-20-D

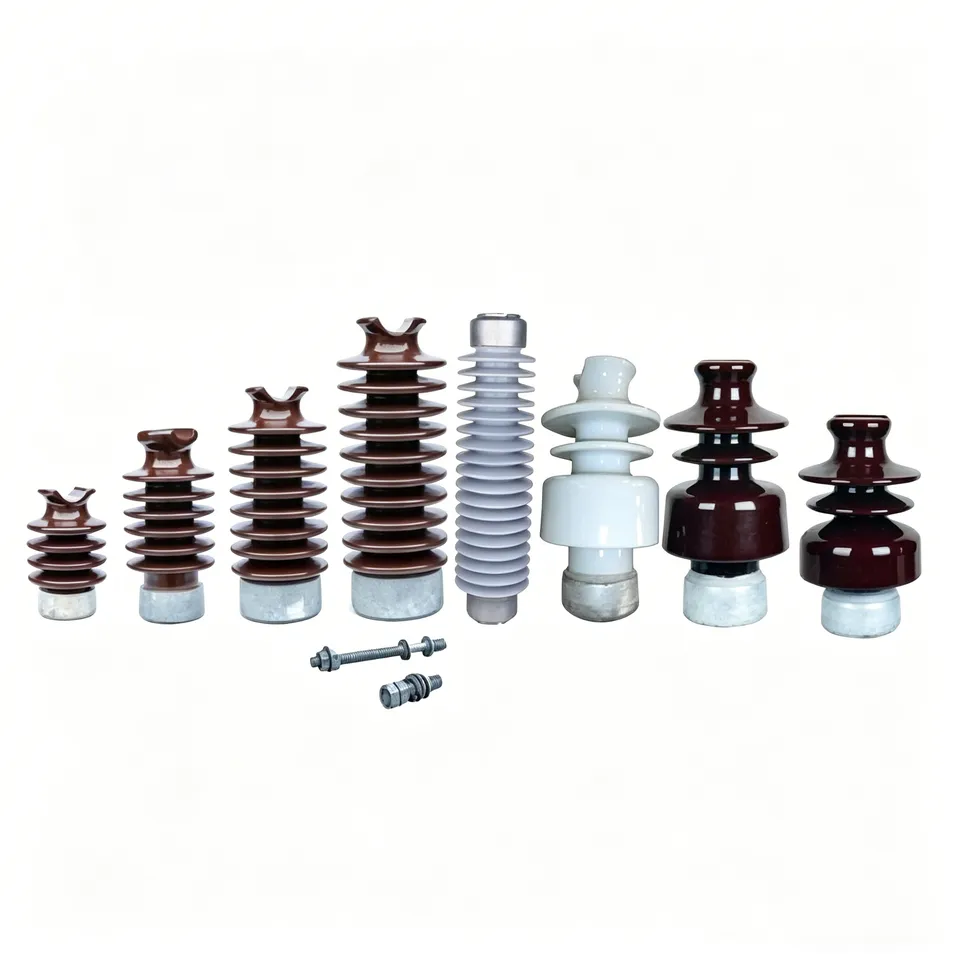

Después de la línea de aislante de porcelana

ANSI 57-2 57-1 57-3 57-4 57-5

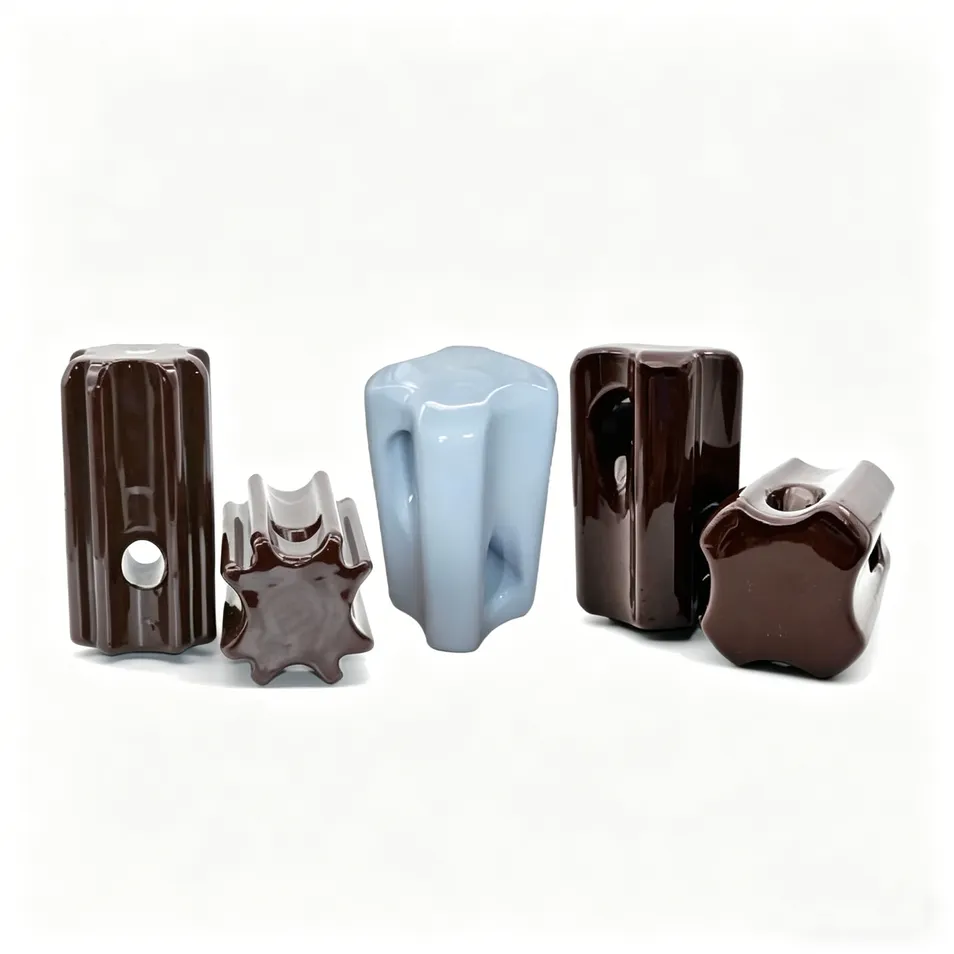

Aislante de porcelana de cepa

ANSI 54-3 54-1 54-2 54-4 como GY1 ; GY2 ; GY3 ; GY4

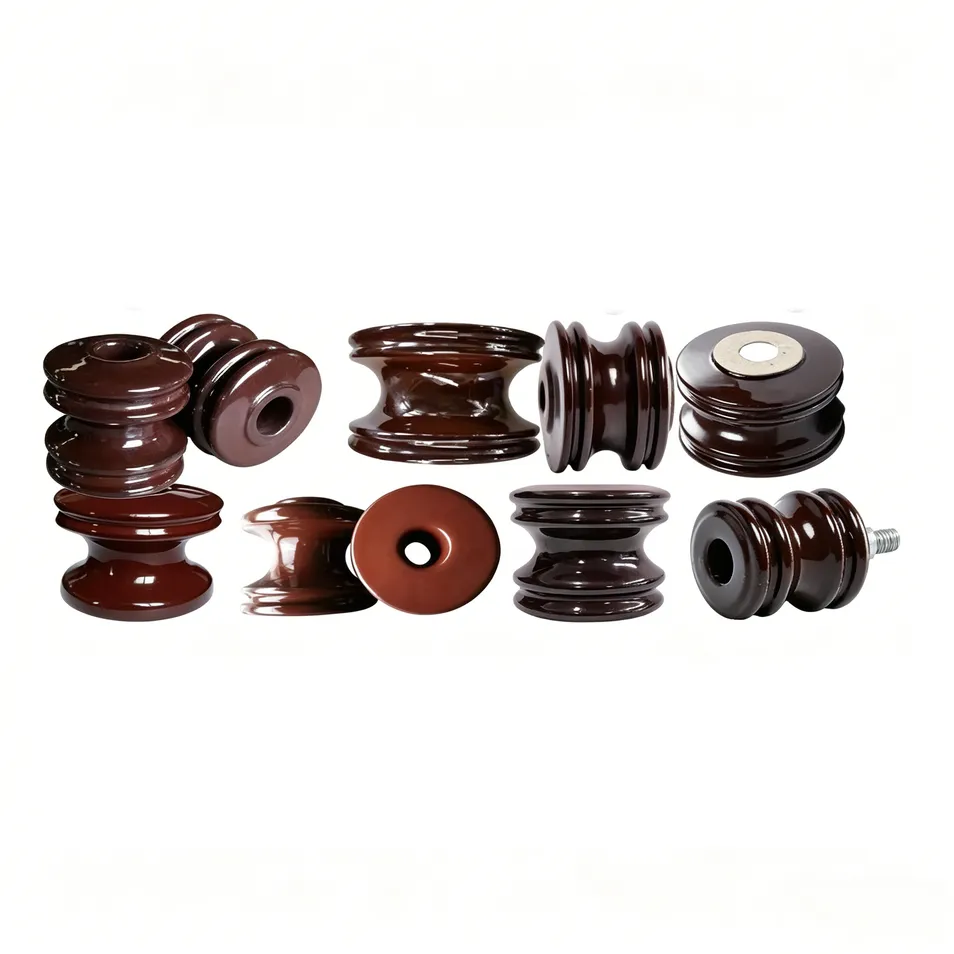

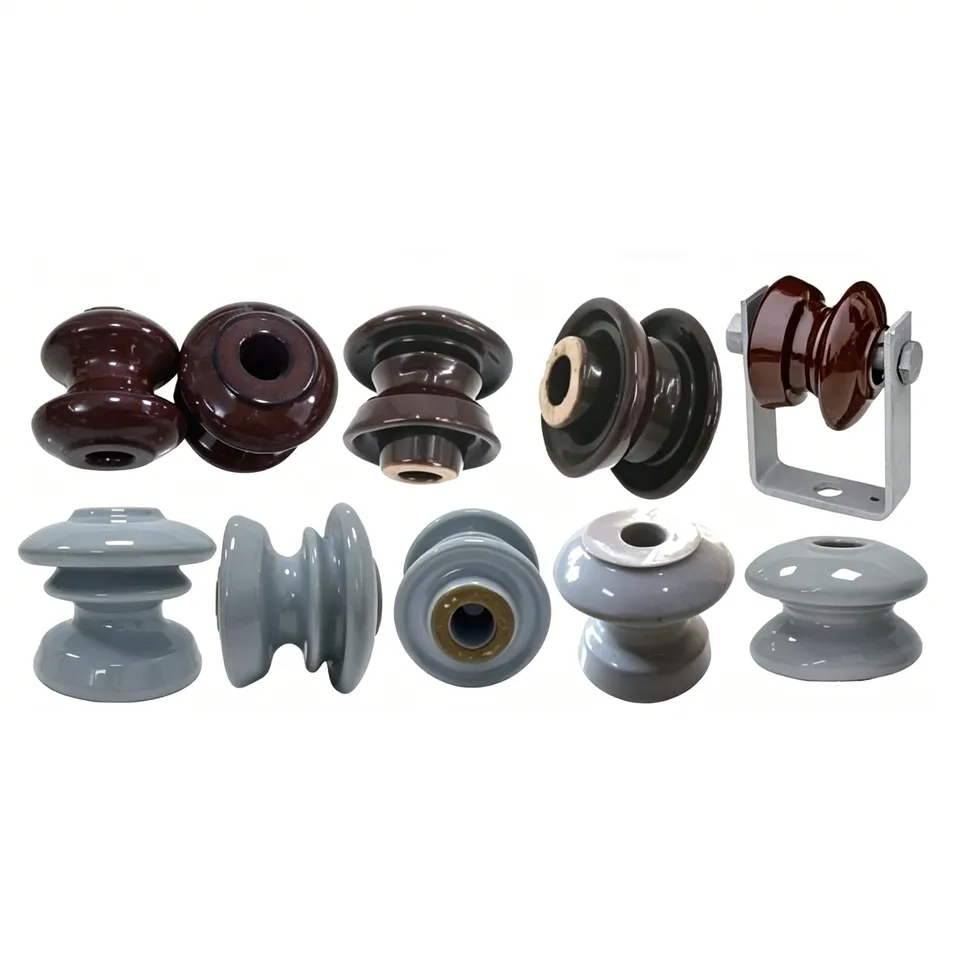

Carrete de porcelana aislante

ANSI 53-3 53-1 53-2 52-5 53-4 R-1 R-2 ; R-6 ; R-8

El grillete de porcelana aislante

ANSI ED-2 ; ED-2B ; ED-3; 1617; 1618

Nota Importante

Estos parámetros son parciales. Para otros modelos, póngase en contacto con nosotros para la personalización.

Disco de porcelana aislante de la suspensión

ANSI Tipo clase.		52-1	52-2	52-3	52-3	52-4	52-4
Diámetro de disco de porcelana, D.mm		152	190	254	254	254	254
El espaciado de la unidad, H.mm		140	146	146	146	146	146
Distancia de recorrido, mm		178	210	292	292	292	292
La fuerza combinada de M&E, kN		44	67	67	89	67	89
La resistencia al impacto, N-m		5	5.5	6	6	6	6
Prueba de rutina de carga de prueba, kN		22	33.5	33.5	44.5	33.5	44.5
Prueba de carga de tiempo de valor, kN		27	44	44	53.4	44	53.4
Una baja frecuencia Descargas eléctricas Tensión	Secar, kV	60	65	80	80	80	80
Una baja frecuencia Descargas eléctricas Tensión	Wet, kV	30	35	50	50	50	50
Impulso crítico Descargas eléctricas Tensión	KV, Pos.	100	115	125	125	125	125
Impulso crítico Descargas eléctricas Tensión	KV, Neg.	100	115	130	130	130	130
Punción de baja frecuencia, kV de tensión		80	90	110	110	110	110
Influencia de la radio Los datos de voltaje	Comprobar la tensión a tierra, kV	7.5	7.5	10	10	10	10
Influencia de la radio Los datos de voltaje	Max.RIV a 1000 KHz, uV	50	50	50	50	50	50
Peso neto, cada uno,, kg aprox.		2.5	3.5	4.6	5.2	4.6	5.2
Número en el paquete estándar		12	9	6	6	6	6

La porcelana aislante tipo pin

ANSI Tipo clase.		52-1	52-2	52-3	52-3	52-4	52-4
Diámetro de disco de porcelana, D.mm		152	190	254	254	254	254
El espaciado de la unidad, H.mm		140	146	146	146	146	146
Distancia de recorrido, mm		178	210	292	292	292	292
La fuerza combinada de M&E, kN		44	67	67	89	67	89
La resistencia al impacto, N-m		5	5.5	6	6	6	6
Prueba de rutina de carga de prueba, kN		22	33.5	33.5	44.5	33.5	44.5
Prueba de carga de tiempo de valor, kN		27	44	44	53.4	44	53.4
Una baja frecuencia Descargas eléctricas Tensión	Secar, kV	60	65	80	80	80	80
Una baja frecuencia Descargas eléctricas Tensión	Wet, kV	30	35	50	50	50	50
Impulso crítico Descargas eléctricas Tensión	KV, Pos.	100	115	125	125	125	125
Impulso crítico Descargas eléctricas Tensión	KV, Neg.	100	115	130	130	130	130
Punción de baja frecuencia, kV de tensión		80	90	110	110	110	110
Influencia de la radio Los datos de voltaje	Comprobar la tensión a tierra, kV	7.5	7.5	10	10	10	10
Influencia de la radio Los datos de voltaje	Max.RIV a 1000 KHz, uV	50	50	50	50	50	50
Peso neto, cada uno,, kg aprox.		2.5	3.5	4.6	5.2	4.6	5.2
Número en el paquete estándar		12	9	6	6	6	6

Después de la línea de aislante de porcelana

ANSI Tipo clase.		52-1	52-2	52-3	52-3	52-4	52-4
Diámetro de disco de porcelana, D.mm		152	190	254	254	254	254
El espaciado de la unidad, H.mm		140	146	146	146	146	146
Distancia de recorrido, mm		178	210	292	292	292	292
La fuerza combinada de M&E, kN		44	67	67	89	67	89
La resistencia al impacto, N-m		5	5.5	6	6	6	6
Prueba de rutina de carga de prueba, kN		22	33.5	33.5	44.5	33.5	44.5
Prueba de carga de tiempo de valor, kN		27	44	44	53.4	44	53.4
Una baja frecuencia Descargas eléctricas Tensión	Secar, kV	60	65	80	80	80	80
Una baja frecuencia Descargas eléctricas Tensión	Wet, kV	30	35	50	50	50	50
Impulso crítico Descargas eléctricas Tensión	KV, Pos.	100	115	125	125	125	125
Impulso crítico Descargas eléctricas Tensión	KV, Neg.	100	115	130	130	130	130
Punción de baja frecuencia, kV de tensión		80	90	110	110	110	110
Influencia de la radio Los datos de voltaje	Comprobar la tensión a tierra, kV	7.5	7.5	10	10	10	10
Influencia de la radio Los datos de voltaje	Max.RIV a 1000 KHz, uV	50	50	50	50	50	50
Peso neto, cada uno,, kg aprox.		2.5	3.5	4.6	5.2	4.6	5.2
Número en el paquete estándar		12	9	6	6	6	6

Aislante de porcelana de cepa

ANSI Tipo clase.		54-1	54-2	54-3	54-4
Distancia de recorrido, mm		41	48	57	76
La dimensión, mm	H	89	108	140	171
	H	44	57	79	67
	H1	64	76	103	114
	D	64	73	86	89
	D	44	54	60	60
	D1	16	22	25	25
Falla mecánica de carga, kN		44	53	89	89
Una baja frecuencia Descargas eléctricas Tensión	Secar, kV	25	30	35	40
Una baja frecuencia Descargas eléctricas Tensión	Wet, kV	12	15	18	23
Peso neto, cada uno,, kg aprox.		0.5	0.65	1.2	2.2
Número en el paquete estándar		60	60	48	30

Carrete de porcelana aislante

Como tipo clase.		53-1	53-2	53-3	53-4	53-5	1617
La fuerza transversal, kN		9	13	18	20	27	9.2
Seco de baja frecuencia arqueos, kV de tensión		20	25	25	25	35	20
Húmeda de baja frecuencia Descargas eléctricas Tensión	, Vertical kV	8	12	12	12	18	9
Húmeda de baja frecuencia Descargas eléctricas Tensión	La horizontal, kV	10	15	15	15	25	9
Las dimensiones, mm	H	54	76	81	76	105	65
	D	57	79	76	105	102	76
	D1	44	44	44	73	73	46
	D2	17.5	17.5	17.5	17.5	17.5	17.5
	R	11	17.5	11	16	11	9
Peso neto, cada uno,, kg aprox.		0.2	0.5	0.6	1.05	1.2	0.40
Número en el paquete estándar		144	60	60	48	48	75

Preguntas Frecuentes (FAQ)

¿Qué ventajas ofrecen los aisladores de porcelana en las líneas de transmisión?

Los aisladores de porcelana ofrecen una excelente resistencia dieléctrica y mecánica. Su superficie acristalada repele el agua y el polvo, garantizando propiedades de autolimpieza que minimizan las fugas eléctricas en condiciones ambientales adversas.

¿Bajo qué estándares internacionales están fabricados estos aisladores?

Todos nuestros aisladores de porcelana cumplen rigurosamente con los estándares internacionales de calidad y seguridad más reconocidos, incluyendo las normas IEC y ANSI.

¿Son adecuados estos aisladores para entornos de alta tensión y climas extremos?

Sí, están diseñados y probados para soportar condiciones climáticas extremas, alta humedad, contaminación y sobretensiones severas, garantizando un suministro eléctrico estable y seguro.

¿Qué tipo de mantenimiento requieren los aisladores cerámicos?

Debido a su estructura sólida y el vitrificado de alta pureza, el mantenimiento es mínimo. Su superficie lisa facilita que la lluvia limpie los depósitos acumulados de polvo o sales marinas.

¿Es posible solicitar dimensiones o diseños personalizados?

Sí, además de los modelos estándar descritos en las tablas de parámetros, ofrecemos personalización de dimensiones y especificaciones mecánicas según los requisitos técnicos específicos de su proyecto.
