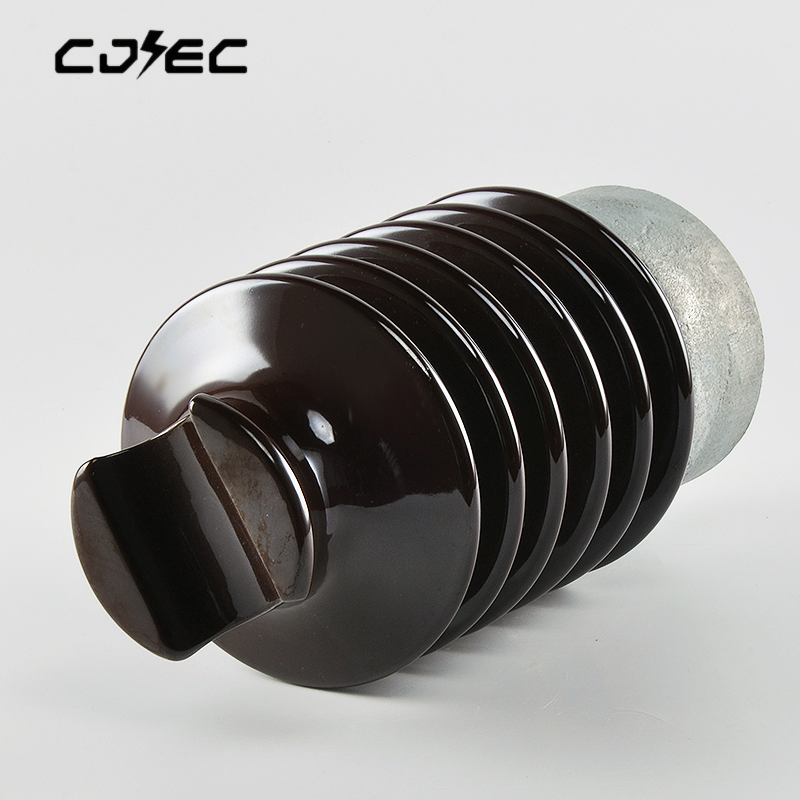

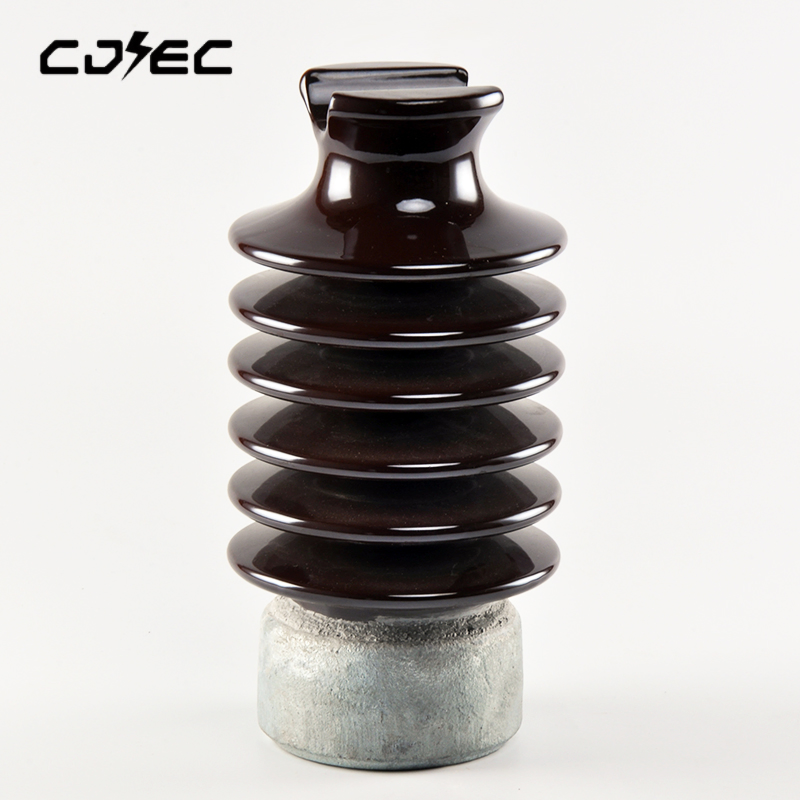

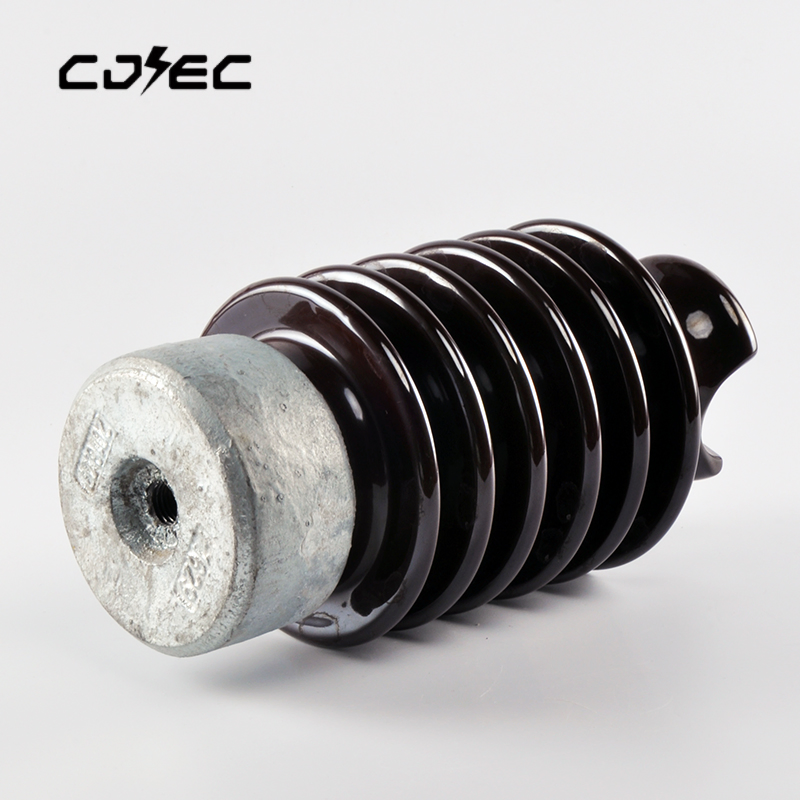

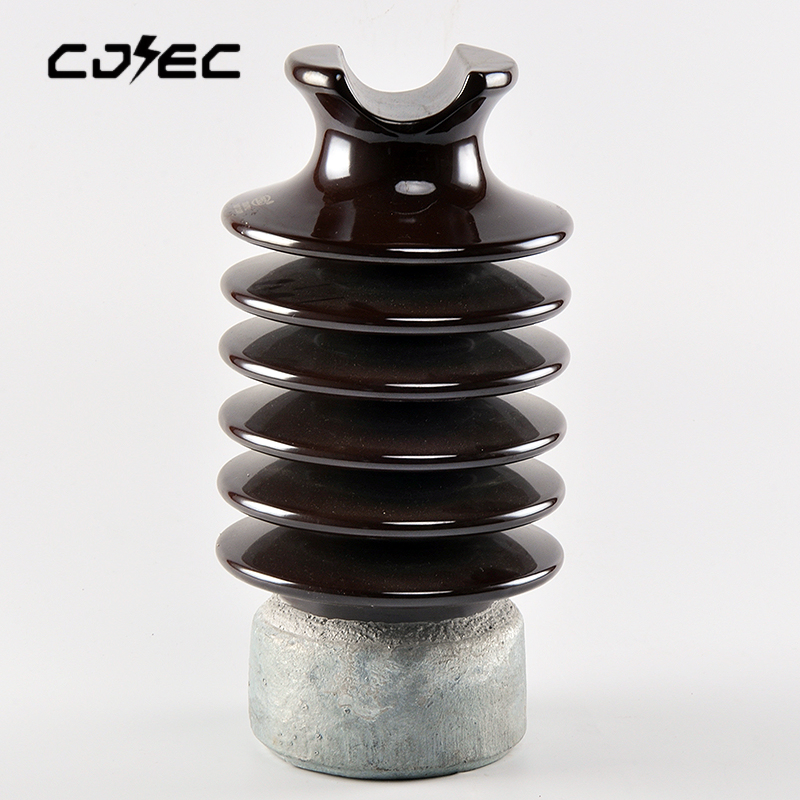

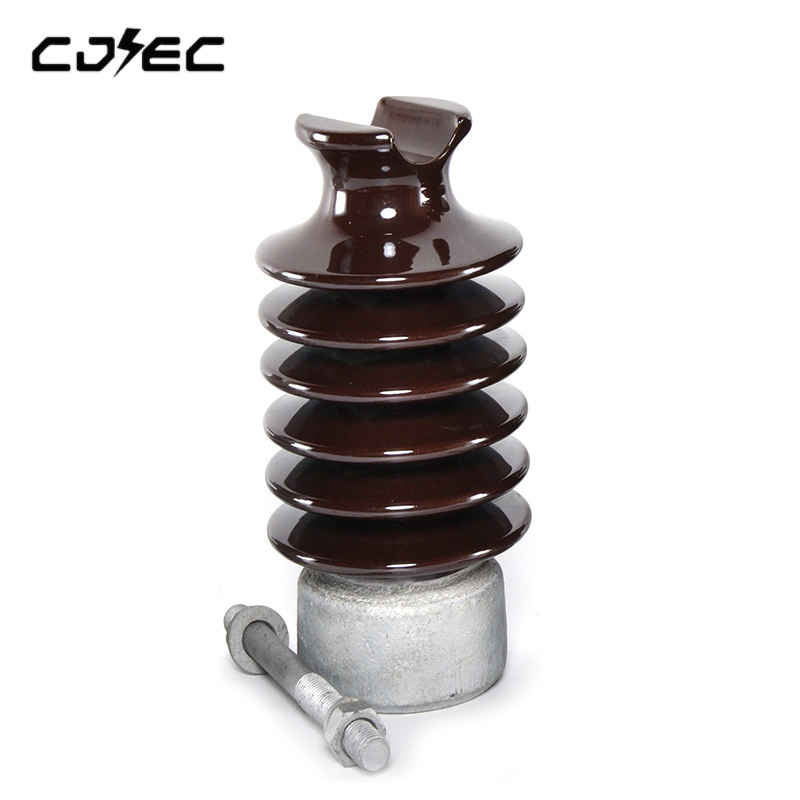

Aislador de Porcelana de Alta Tensión 33kv para Aplicaciones de Clase ANSI

1 / 5

Aislador de Porcelana de Alta Tensión 33kv para Aplicaciones de Clase ANSI

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Información Básica

No. de Modelo. 57-2

Estructura Aislador de Publica

Tipo Aislador de Tipo A

Uso Transmisión de energía de alta tensión, Aislamiento, Instalación eléctrica

Tamaño de la capacidad portante 12,5kn

Certificación ISO9001

Color Blanco

peso neto 9kg

Paquete de Transporte 1000*1000*1000mm

Origen China

Código del HS 854620909

Capacidad de Producción 100000

Descripción de Producto

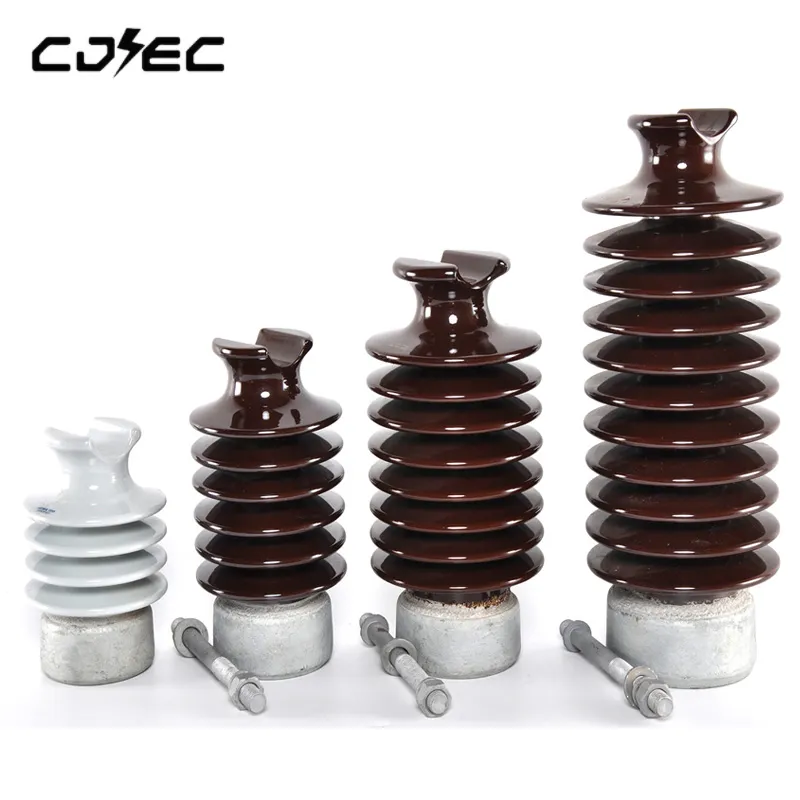

Tipo de puesto de la línea de aisladores de porcelana
Clase de ANSI		57-1	57-2	57-3	57-4	57-5
Dimensiones
Distancia de recorrido	Mm	356	559	737	1015	1145
Distancia de arco seco	Mm	165	241	311	368	438
Los valores mecánicos
En voladizo de la fuerza	Kn	12.5	12.5	12.5	12.5	12.5
Prueba de rutina de fuerza en voladizo	Kn	5	5	5	5	5
Valores eléctricos
Tensión de la aplicación de tipo	Kv	25	35	45	55	66
Seco de baja frecuencia voltaje arqueos	Kv	80	110	125	150	175
Húmeda de baja frecuencia voltaje arqueos	Kv	60	85	100	125	150
Impulso crítico arqueos tensión positiva	Kv	130	180	210	255	290
Impulso crítico arqueos voltaje negativo	Kv	155	205	260	340	380
Datos de tensión de la influencia de la radio
Comprobar la tensión RMS a tierra	Kv	15	22	30	44	44
La máxima RIV a 1000 kHz.	Μv	100	100	200	200	200
Empaque y envío de datos
Peso neto aproximado	Kg.	5.2	9.0	11.0	16.0	18.0

Preguntas Frecuentes

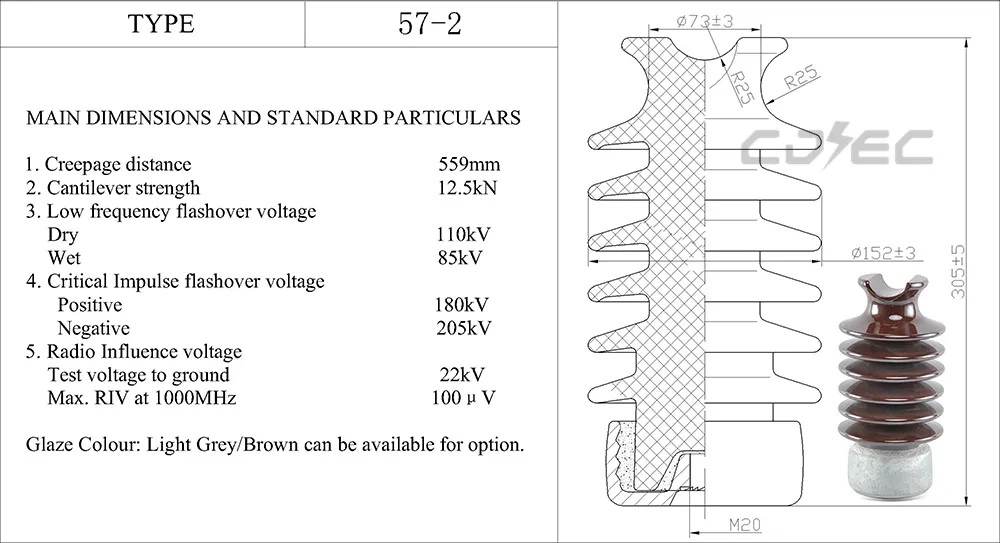

¿Qué es el aislador de porcelana ANSI 57-2?

El modelo ANSI 57-2 es un aislador de porcelana de tipo columna (line post) diseñado para soportar conductores y proporcionar aislamiento eléctrico en líneas de transmisión y distribución de alta tensión, operando con un voltaje de aplicación típico de 35 kV.

¿Cuáles son las dimensiones físicas clave del modelo 57-2?

Este aislador tiene una distancia de recorrido (fuga) de 559 mm y una distancia de arco seco de 241 mm, lo que asegura un rendimiento dieléctrico excelente en condiciones climáticas desfavorables.

¿Qué capacidad de carga mecánica ofrece este aislador?

El modelo 57-2 posee una fuerza en voladizo (cantilever strength) nominal de 12,5 kN y se somete a pruebas de rutina de fuerza en voladizo con una carga de 5 kN para garantizar su resistencia estructural.

¿Cuáles son los valores de tensión de arqueo para el modelo 57-2?

Presenta un voltaje de arqueo de baja frecuencia de 110 kV en seco y de 85 kV en condiciones húmedas. Su voltaje de impulso crítico de arqueo es de 180 kV en polaridad positiva y de 205 kV en polaridad negativa.

¿El producto cuenta con certificaciones internacionales de calidad?

Sí, está fabricado bajo estrictos estándares internacionales y cuenta con la certificación de gestión de calidad ISO9001, lo que asegura su durabilidad y desempeño seguro en redes eléctricas de alta tensión.
