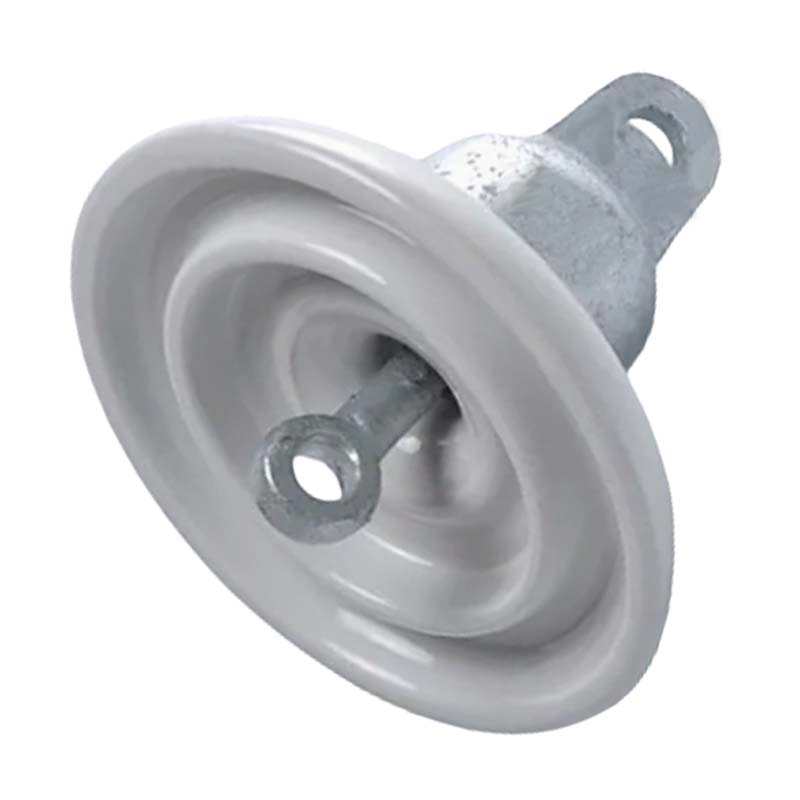

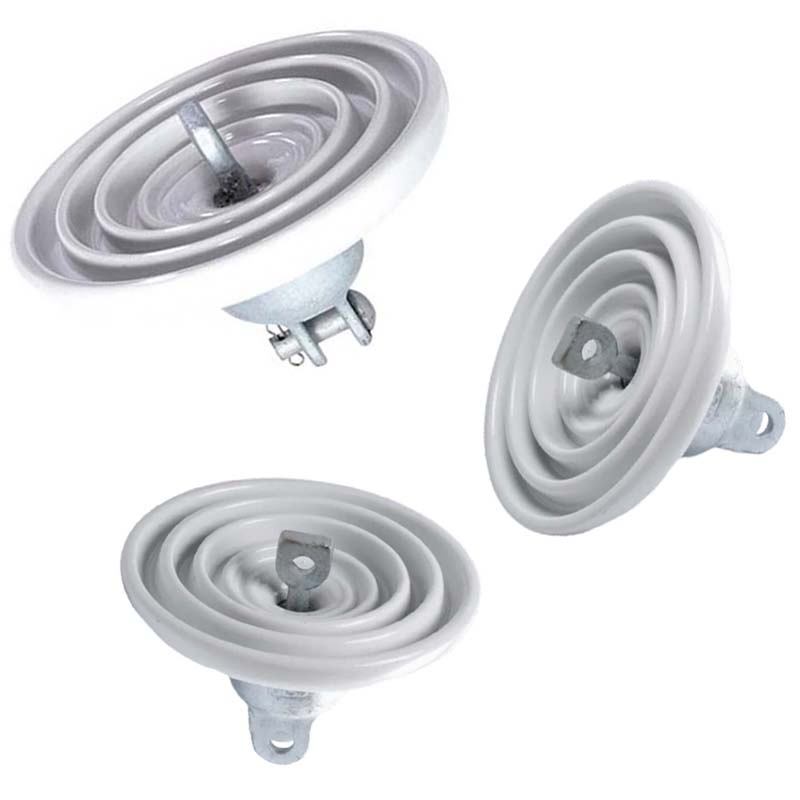

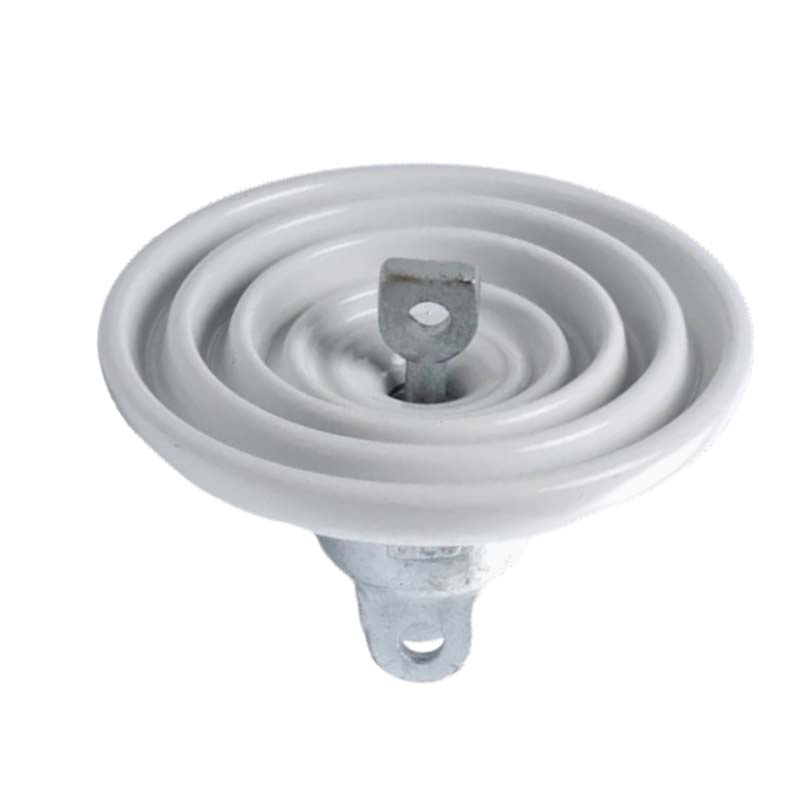

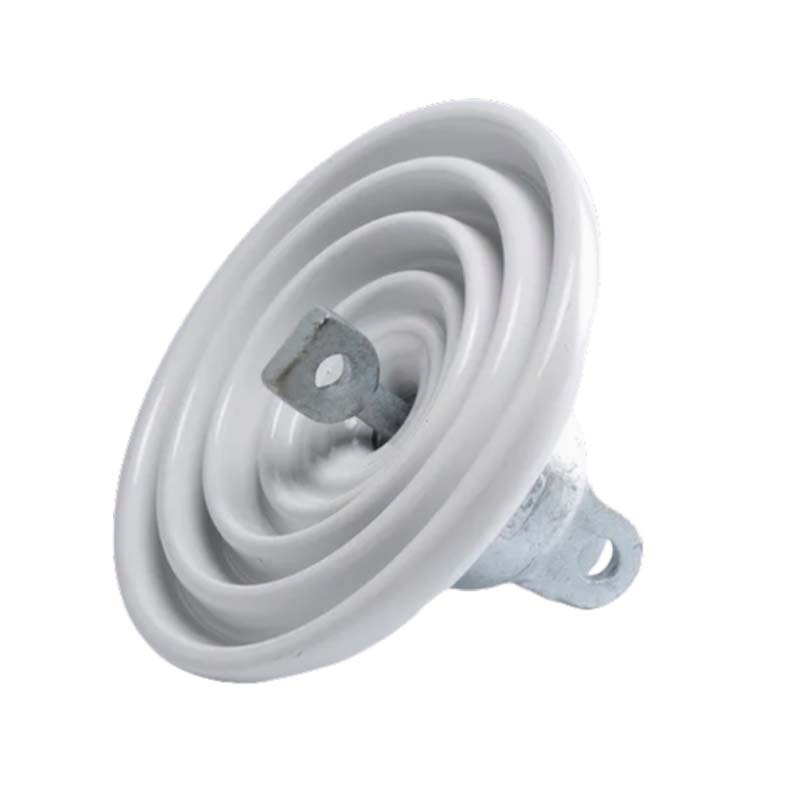

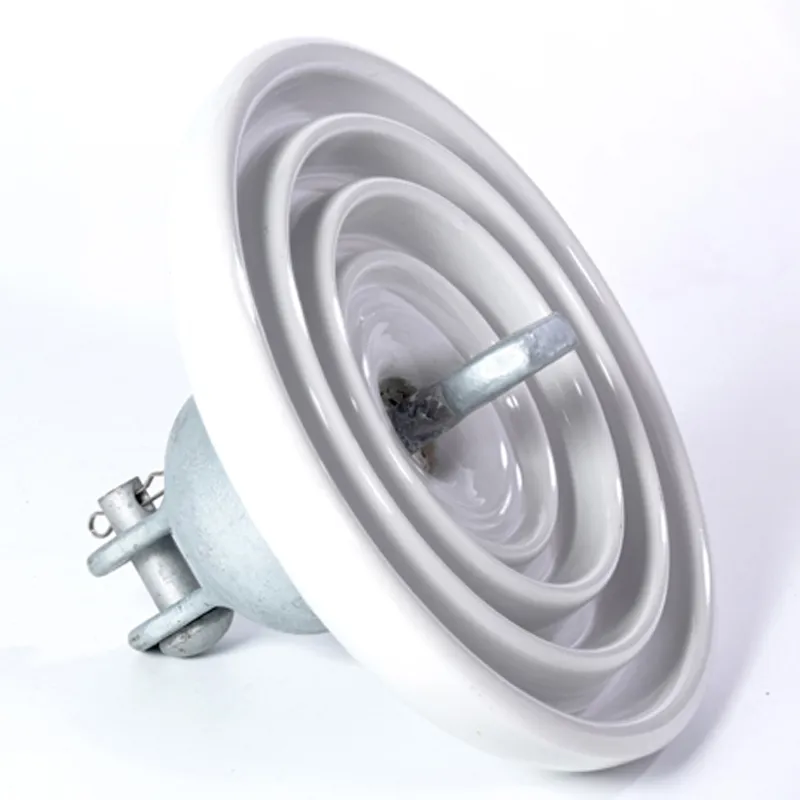

Aislador de porcelana tipo disco 70kN U70c con suspensión tipo clevis para alta tensión ideal para B2B

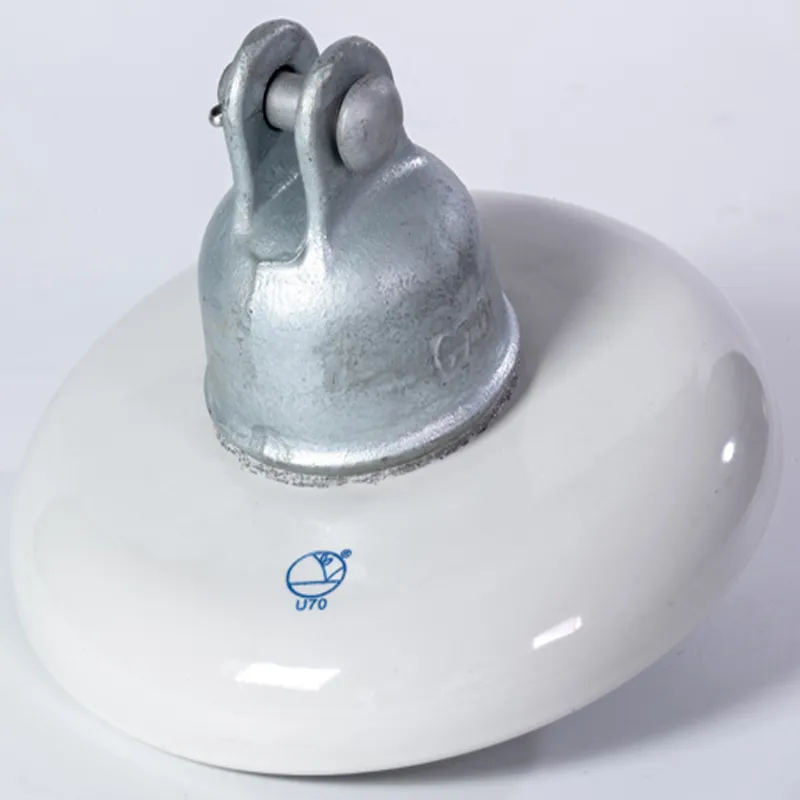

Aislador de porcelana tipo disco con suspensión de clevis

Introducción al producto

Nuestros aisladores de porcelana de suspensión estándar, diseñados con una alta resistencia mecánica y eléctrica, están desarrollados para satisfacer las más modernas exigencias de las líneas de transmisión y distribución actuales.

Los aisladores de suspensión aprobados por la clase ANSI, con sistema de rótula (Ball-Socket) y horquilla (Clevis), son ideales para sistemas de distribución y transmisión aérea en todo el mundo.

Cada campana de suspensión se somete a rigurosas pruebas eléctricas antes y después del ensamblaje final previo a su distribución.

Especificación: Aislante de porcelana de suspensión de alta tensión U70BL de 70kN bajo la norma IEC para líneas eléctricas.

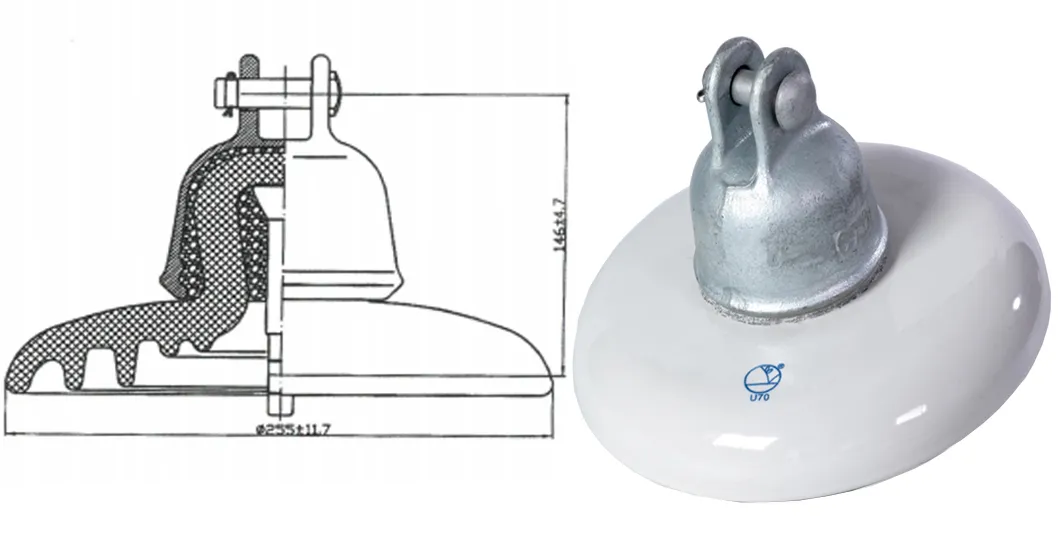

Esquema técnico del aislador de porcelana

Especificación técnica

Fig. No.	1	2	3	4	3 (Alt)
Tipo	XP-40	XP-40C	XP-70	XP-70C	XP-100
Clase IEC	U40B	U40C	U70BL	U70C	U100BL
Espaciado de la unidad (H) mm	140	140	146	146	146
Diámetro nominal (D) mm	190	190	255	255	255
Distancia de fuga mm	200	200	320	320	320
Tamaño de acoplamiento mm	16	16C	16	16C	16
Fuerza combinada M&E (kN)	40	40	70	70	100
Carga de prueba de rutina (kN)	20	20	35	35	50
Resiliencia mecánica (N.m)	5	5	6	6	7
Tensión de ruptura seco (kV)	55	55	70	70	70
Tensión de ruptura húmedo (kV)	30	30	40	40	40
Tensión no disruptiva de rayo seco (kV)	75	75	100	100	100
Tensión de punción baja frecuencia (kV)	90	90	110	110	110
Tensión de prueba a tierra (kV)	7.5	7.5	10	10	10
Máx RIV a 1000 KHz (uV)	50	50	50	50	50
Peso neto (kg)	2.8	2.9	4.7	4.8	5.3

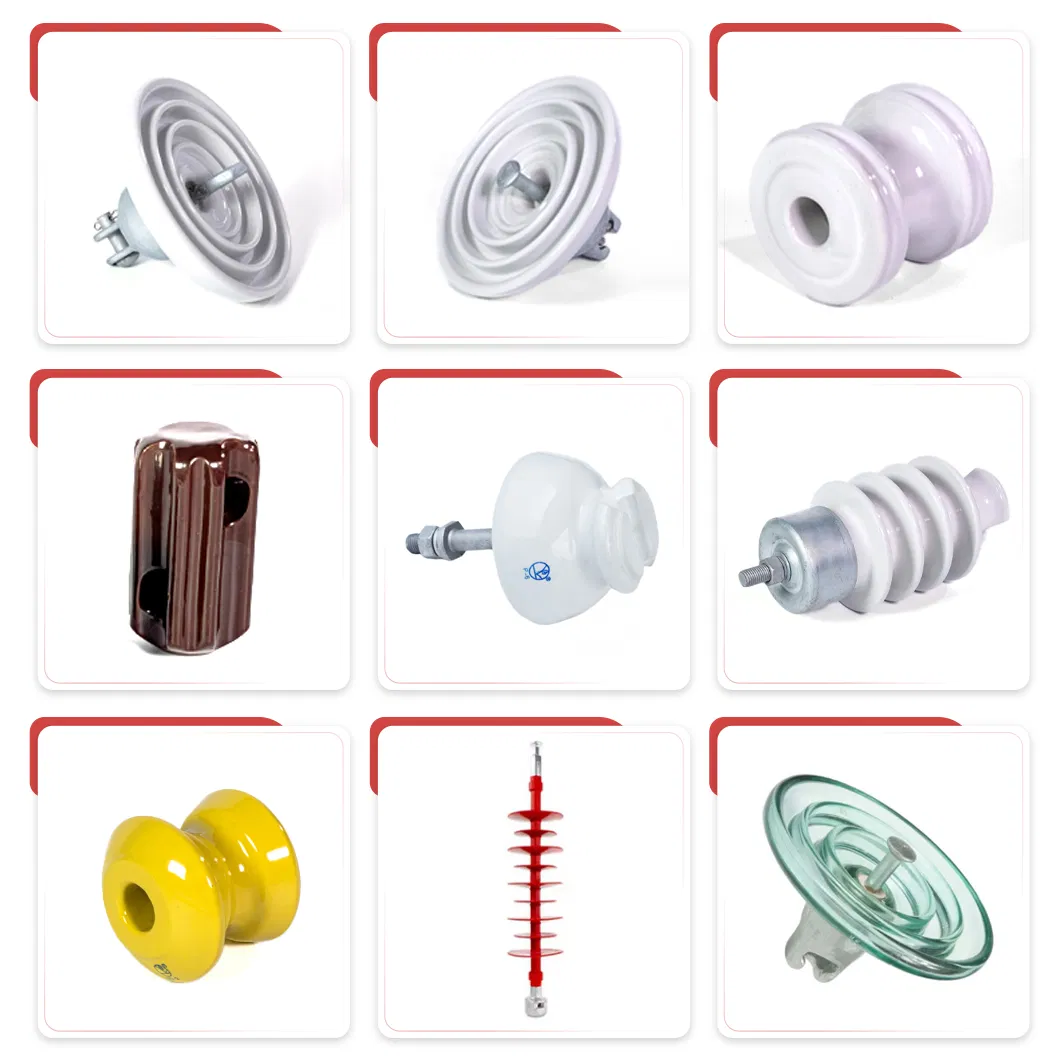

Producto principal

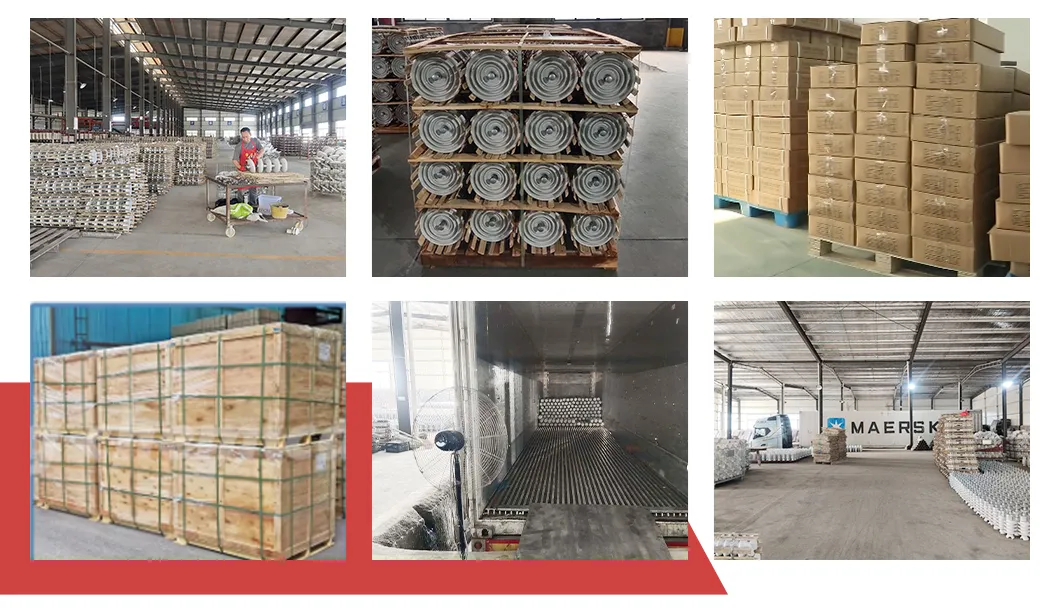

Embalaje y envío

Preguntas frecuentes (FAQ)

1¿Cuál es su capacidad de producción?

Nuestra capacidad de producción es de aproximadamente 100,000 piezas al mes. Podemos organizar los tiempos de entrega de acuerdo a los requerimientos y solicitudes específicas de su proyecto.

2¿Cómo se garantiza la calidad de los aisladores de porcelana?

La calidad se asegura mediante un control estricto que incluye pruebas preliminares de los productos antes de iniciar la producción en masa, así como una inspección final exhaustiva antes de cada despacho.

3¿Por qué elegir nuestros aisladores sobre otras opciones?

Contamos con más de 20 años de experiencia profesional en la fabricación y comercialización de materiales aislantes de alta calidad, operando bajo un sistema de gestión de calidad integral y científico.

4¿Cuál es el plazo de entrega estimado?

El tiempo de entrega depende del volumen de la orden y las especificaciones solicitadas. Trabajamos eficientemente para ajustarnos al cronograma de entrega acordado.

5¿Cuáles son las condiciones de pago habituales?

Las condiciones estándar de pago consisten en un depósito del 30% por adelantado y el 70% restante antes de realizar el envío final dentro de un periodo de 7 días.

6¿Los aisladores cumplen con normas internacionales?

Sí, fabricamos y ensayamos todos nuestros aisladores bajo rigurosas normativas internacionales como IEC, ANSI y BS, garantizando su idoneidad para redes eléctricas globales.
