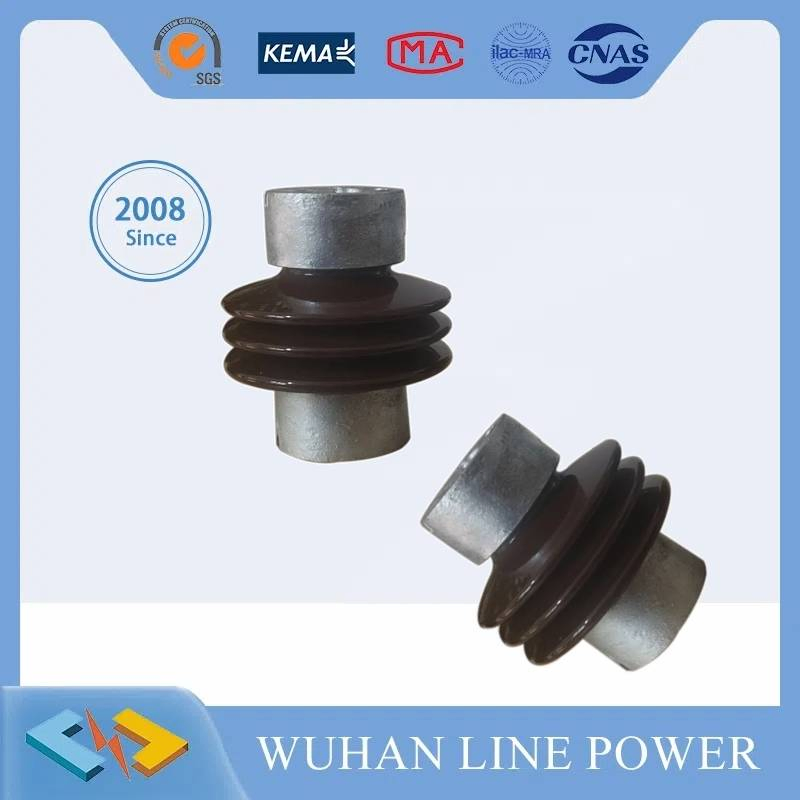

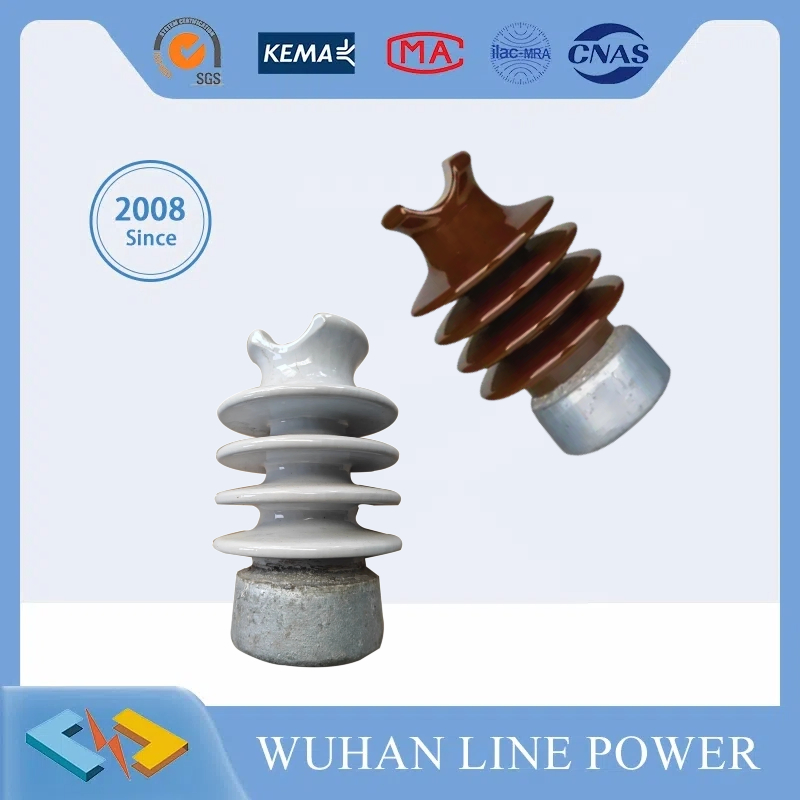

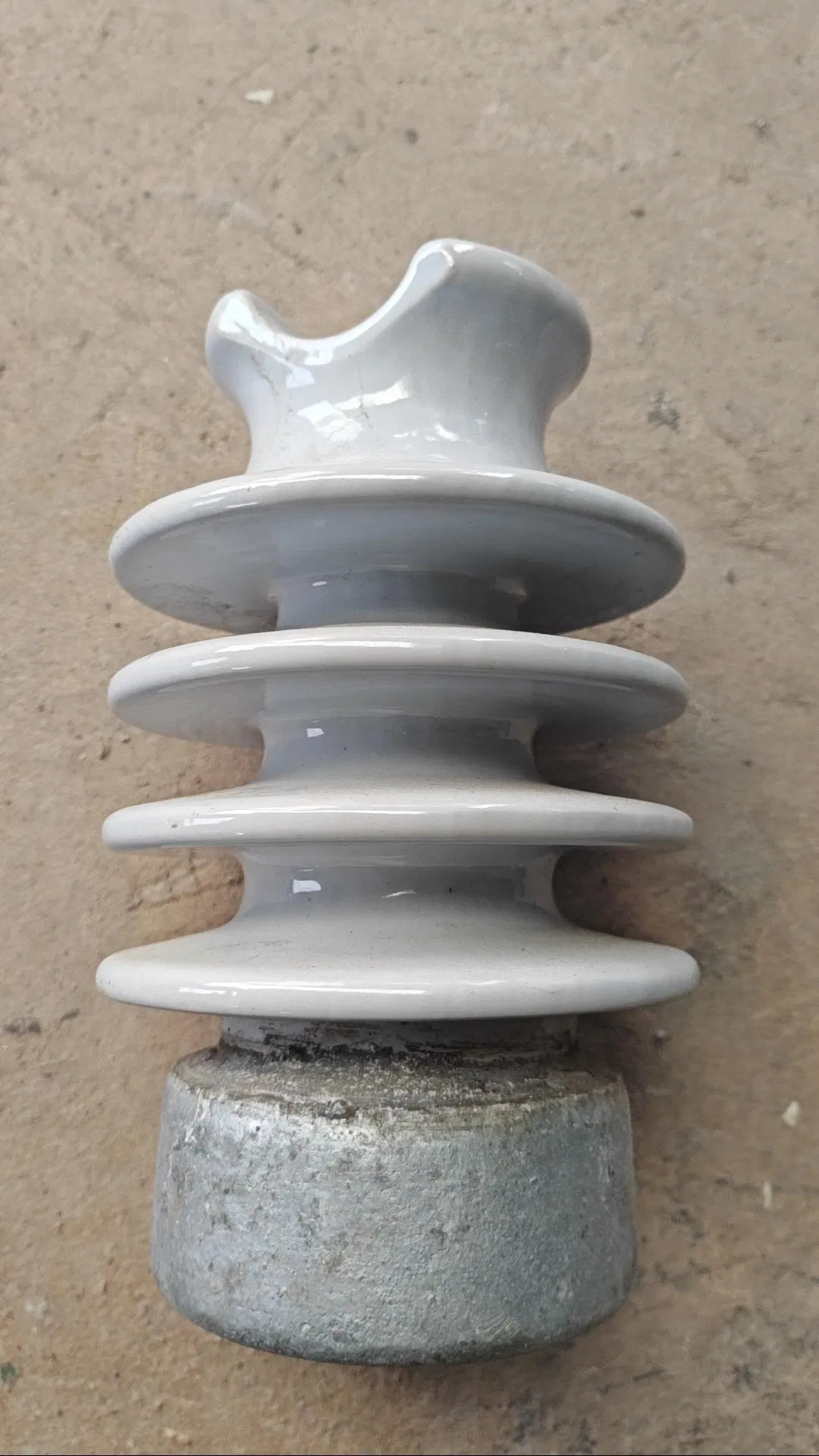

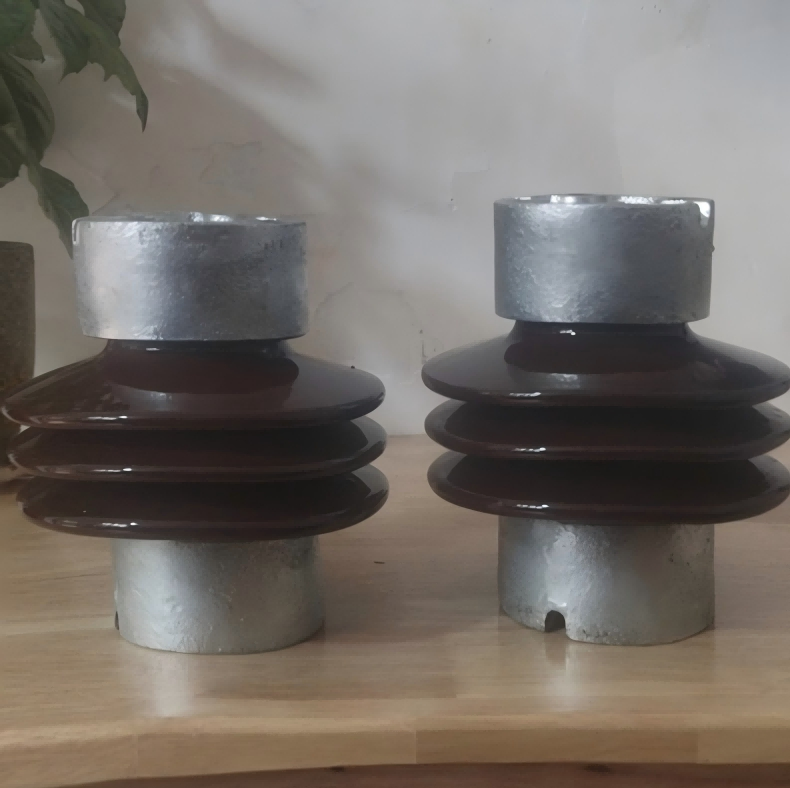

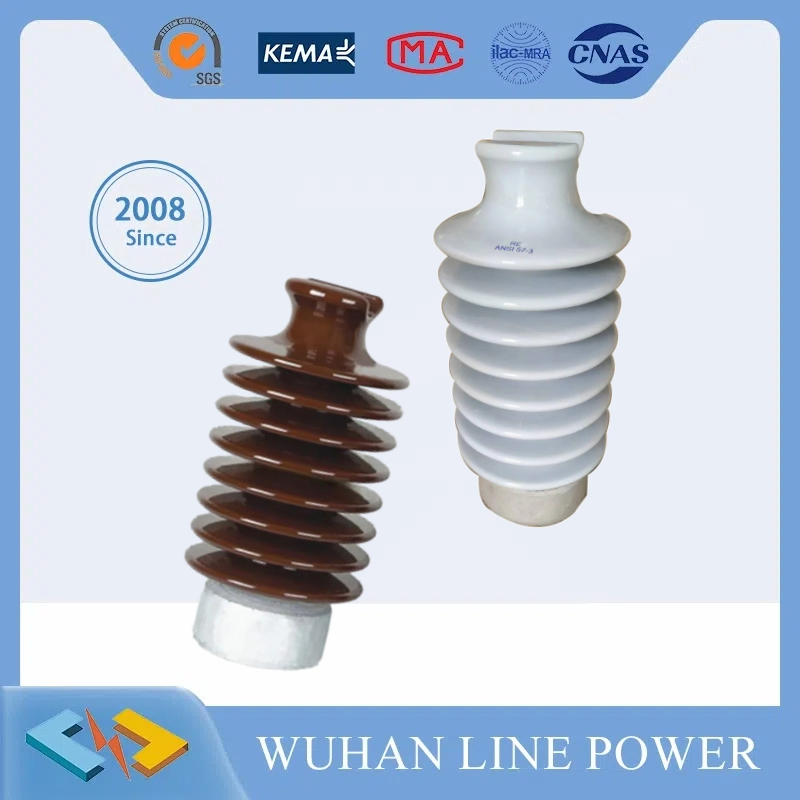

Aislantes de porcelana duraderos ANSI 57-1 para Subestaciones y líneas. El aislante eléctrico es un componente de control de aislamiento especial que desempeña un papel fundamental en las líneas de transmisión aéreas. En los primeros años, los aislantes eléctricos se utilizaban principalmente en postes de telégrafo, y gradualmente evolucionaron hacia estructuras para torres de conexión de cables de alta tensión, incorporando múltiples aislantes tipo disco suspendidos para aumentar la distancia de filtración. Generalmente están hechos de vidrio o cerámica, por lo que se denominan aislantes de porcelana.
Los aislantes de porcelana están diseñados para resistir diversas tensiones mecánicas y eléctricas causadas por los cambios en el ambiente y las condiciones de carga eléctrica, garantizando la continuidad del servicio y optimizando la vida útil de toda la línea de transmisión.
| Clase ANSI | 55-1 | 55-2 | 55-3 | 55-4 | 55-5 |
|---|---|---|---|---|---|
| Distancia de crepaje/mm | 102 | 127 | 178 | 229 | 305 |
| Distancia de arco seco/mm | 57 | 86 | 114 | 127 | 159 |
| Resistencia Cantilever/KN | 13 | 11 | 11 | 1365 | 13 |
| Tensión de contorneamiento seco a baja frecuencia | 35 | 45 | 45 | 80 | |
| Tensión de contorneamiento húmedo a baja frecuencia | 20 | 25 | 30 | 35 | 45 |
| Tensión crítica de impulso positivo/kv | 50 | 70 | 90 | 105 | 130 |
| Tensión crítica de impulso negativo/kv | 70 | 85 | 10 | 130 | 150 |
| Tensión de perforación a frecuencia industrial/kv | 50 | 70 | 50 | 95 | 115 |
| Tensión de prueba de radiointerferencia a tierra/kv | 5 | 5 | 1 | 10 | 15 |
| RIV máximo a 100KHZ/uv | 50 | 50 | 30 | 50 | 100 |
| Peso aproximado/kg | 0,5 | 0,65 | - | 1,55 | 2,75 |
| Unidades por paquete estándar | 60 | 40 | - | 16 | 12 |
Los aisladores cerámicos eléctricos se fabrican mediante la cocción de materias primas seleccionadas como cuarzo, feldespato y arcilla. La superficie de los aislantes suele estar recubierta de esmalte de porcelana para mejorar su resistencia mecánica, asegurar la impermeabilidad y proporcionar una superficie lisa que reduce la acumulación de residuos.
Ventajas de los aisladores cerámicos:
Equipos de Ensayo Avanzados: Se dispone de infraestructura de alta tecnología para el control de calidad, incluyendo transformador de pruebas de frecuencia industrial de 1800kV, generador de tensión de impulso de 2000kN, máquina automática de pruebas de tensión de 1000kV, así como laboratorios especializados para ensayos físicos y eléctricos.
Tecnología de Fabricación: El proceso de producción utiliza maquinaria automatizada de inyección de silicona de última generación y equipos de engaste por desplazamiento de alta precisión, garantizando consistencia en las especificaciones técnicas.
Exposiciones Internacionales: Los productos se presentan de manera regular en ferias y exposiciones especializadas del sector eléctrico a nivel global, permitiendo a los ingenieros y profesionales de la industria evaluar la calidad y diseño de los componentes de forma directa.
Definición técnica: Dispositivo que se monta entre conductores de potencial variable o entre un conductor y un miembro de tierra, diseñado para soportar tensiones eléctricas y esfuerzos mecánicos severos. Los aisladores constan principalmente de dos partes esenciales: el cuerpo aislante y los herrajes o herramientas de conexión.
