Nuestros productos se fabrican estrictamente de acuerdo con las normas IEC, ANSI, BS y GB. Adicionalmente, pueden ser especialmente diseñados y suministrados a los clientes según sus propios planos y especificaciones.

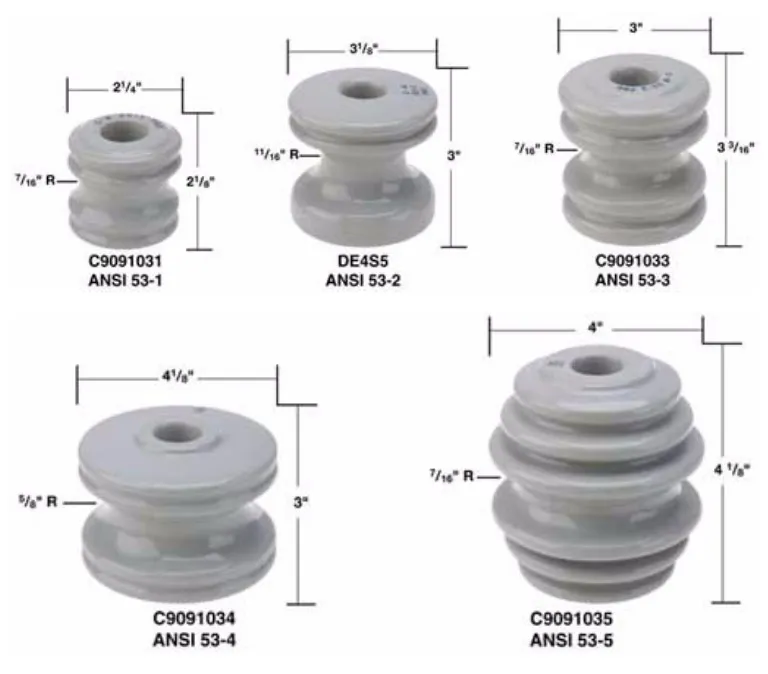

| Los aisladores de tipo carrete | ||||||
| Clase de ANSI | 53-1 | 53-2 | 53-3 | 53-4 | 53-5 | |
| Dimensiones | ||||||
| De diámetro | mm | 57 | 79 | 76 | 105 | 102 |
| Altura | mm | 54 | 76 | 81 | 76 | 105 |
| Los valores mecánicos | ||||||
| Fuerza tensil | kN | 9.1 | 13.6 | 18.2 | 20.5 | 27.3 |
| Valores eléctricos | ||||||
| Seco de baja frecuencia voltaje arqueos | kV | 20 | 25 | 25 | 25 | 35 |
| Húmeda de baja frecuencia voltaje arqueos, vertical | kV | 8 | 12 | 12 | 12 | 18 |
| Húmeda de baja frecuencia arqueos tensión horizontal | kV | 10 | 15 | 15 | 15 | 26 |

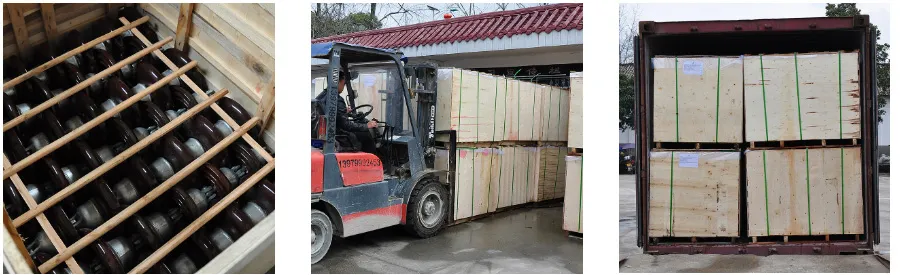

| Empaque y envío de datos | ||||||
| Peso neto aproximado | kg | 0.22 | 0.55 | 0.60 | 1.15 | 1.20 |

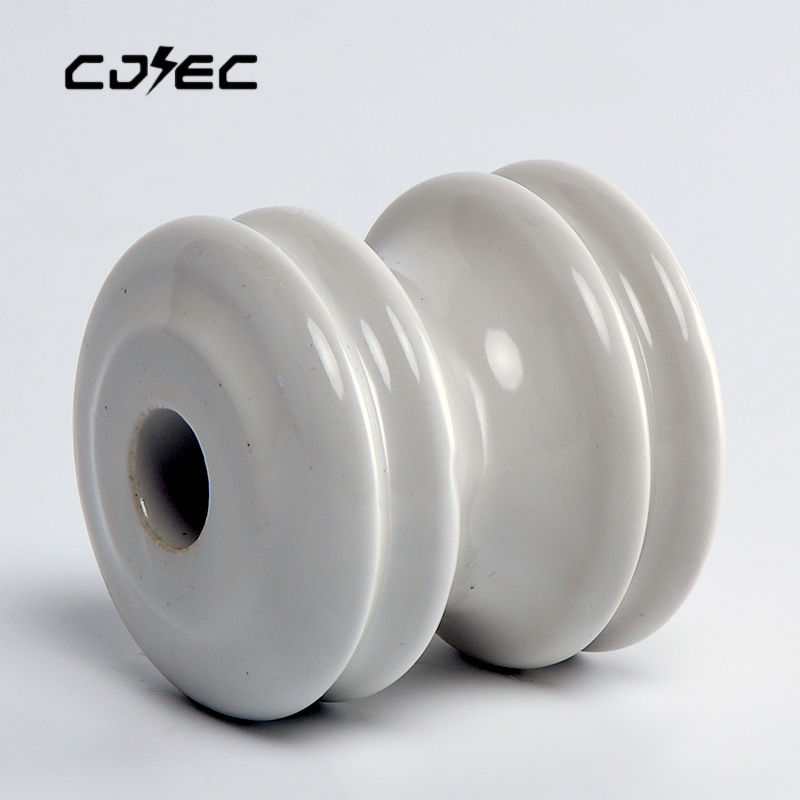

Es un componente eléctrico de porcelana diseñado para soportar físicamente los conductores eléctricos de baja y media tensión en las líneas aéreas de distribución, evitando la fuga de corriente y garantizando el aislamiento estructural.

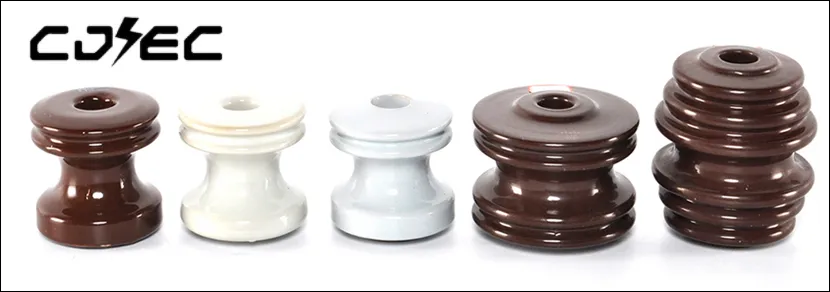

Todos los modelos se fabrican bajo las más estrictas normativas internacionales, incluyendo la norma ANSI (clases 53-1, 53-2, 53-3, 53-4 y 53-5), IEC, BS y la norma estándar GB.

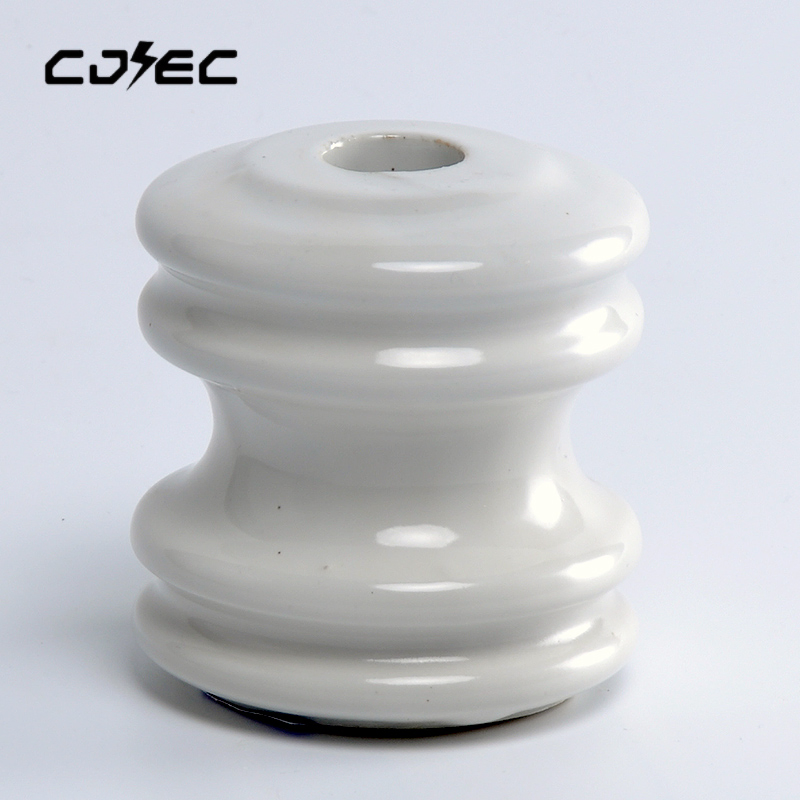

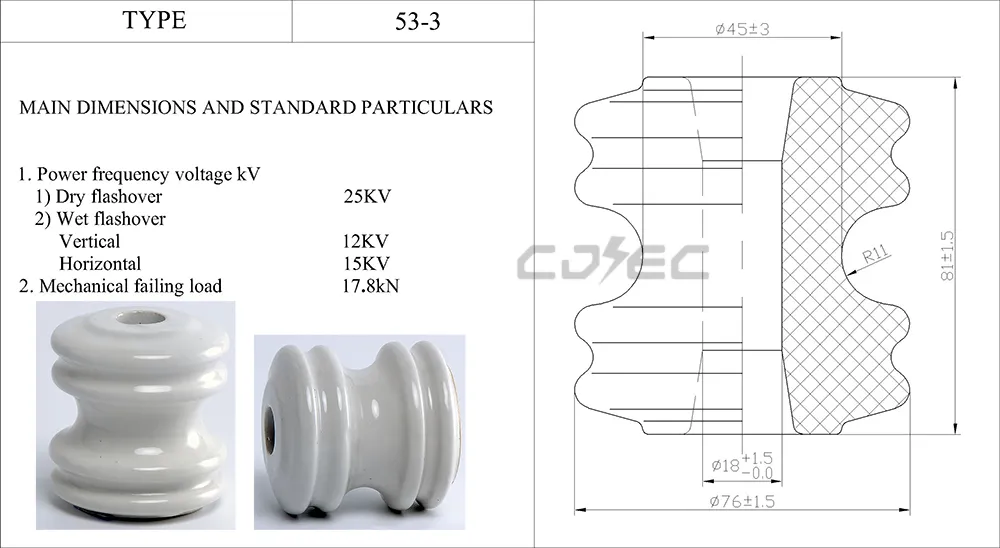

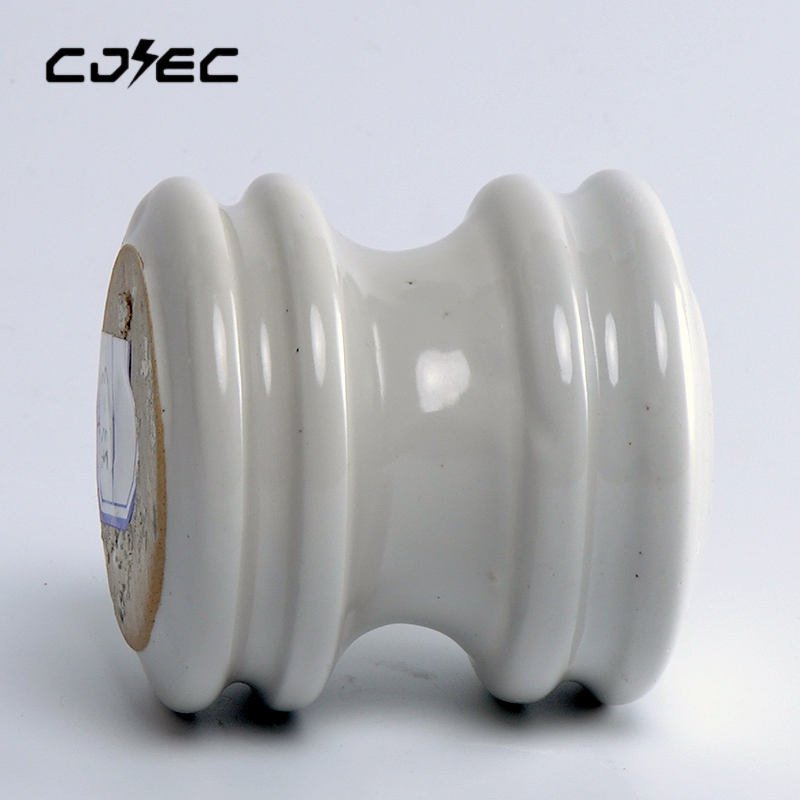

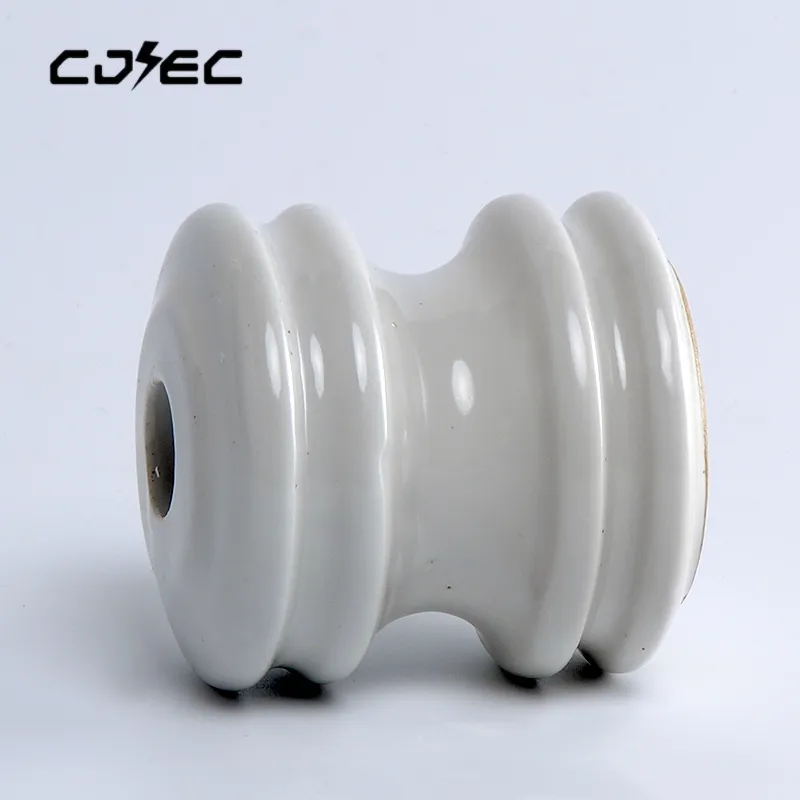

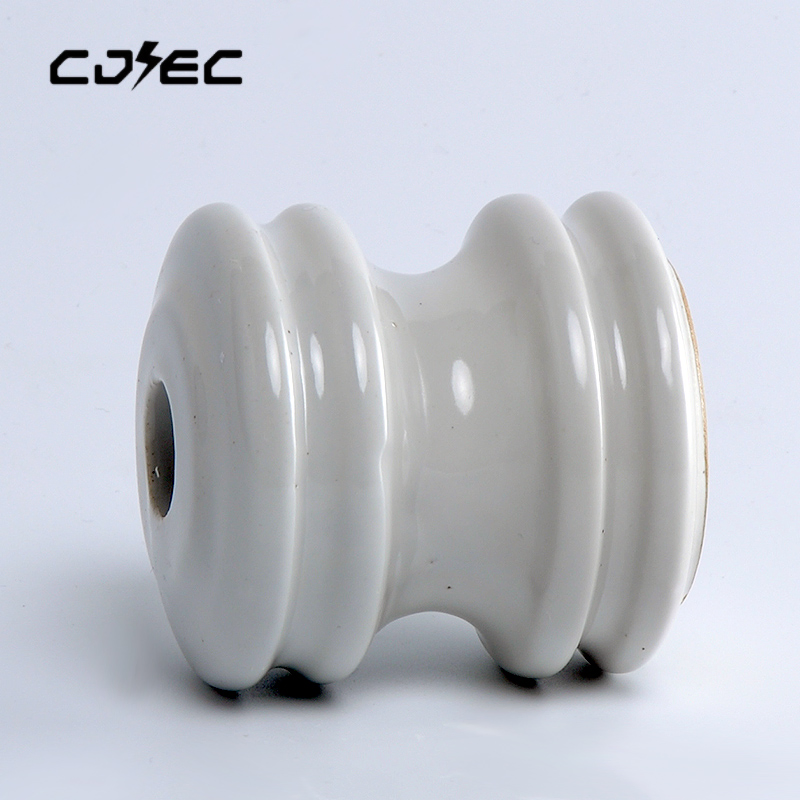

El modelo ANSI 53-3 cuenta con un diámetro de 76 mm, una altura de 81 mm, una fuerza tensil de 18.2 kN y un voltaje de arqueo de baja frecuencia de 25 kV en seco y 12 kV en condiciones húmedas verticales.
Sí, ofrecemos soporte técnico para la personalización de los aisladores de porcelana. Podemos realizar la fabricación y el suministro especial en base a los planos específicos y muestras suministradas por los clientes.
Todos los aisladores se someten a exhaustivas pruebas mecánicas y eléctricas en laboratorios locales de fábrica para verificar que cumplan con la fuerza de tensión nominal y los valores de tensión de arqueo requeridos.
