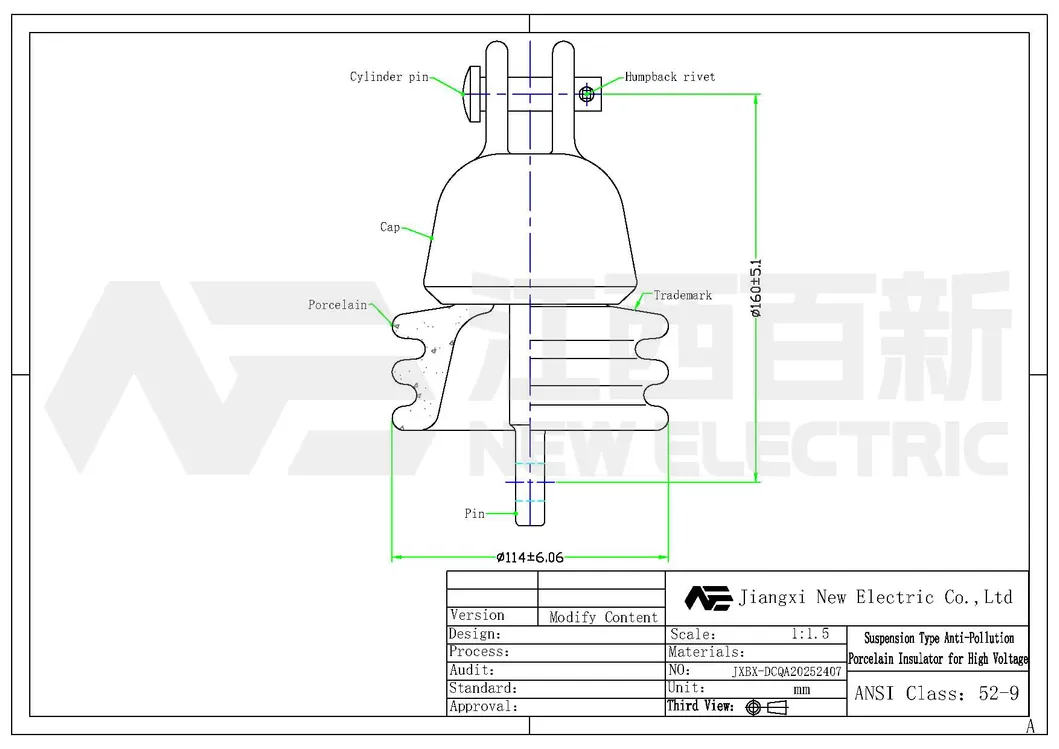

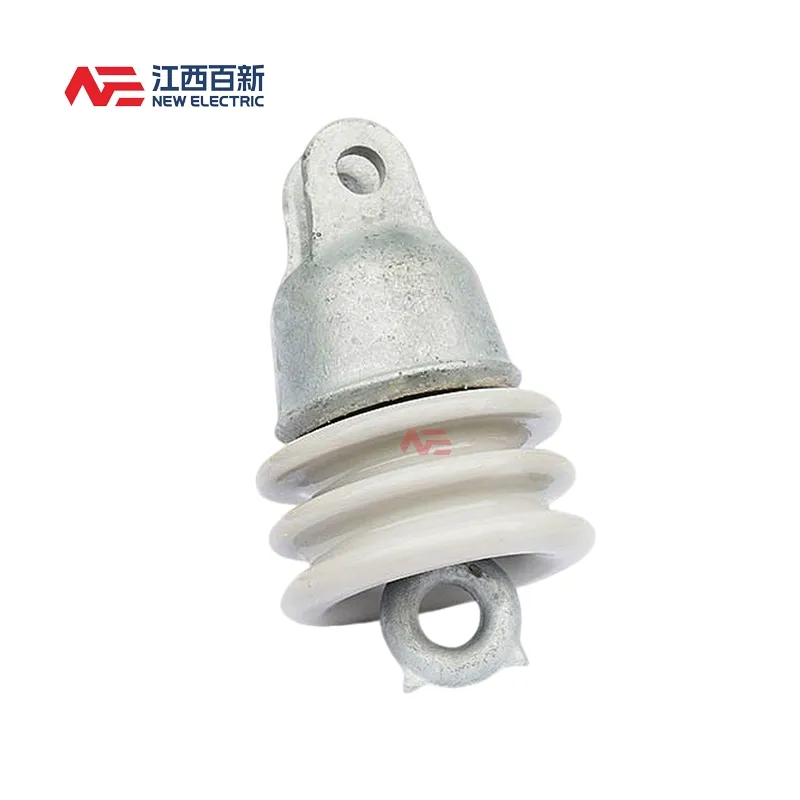

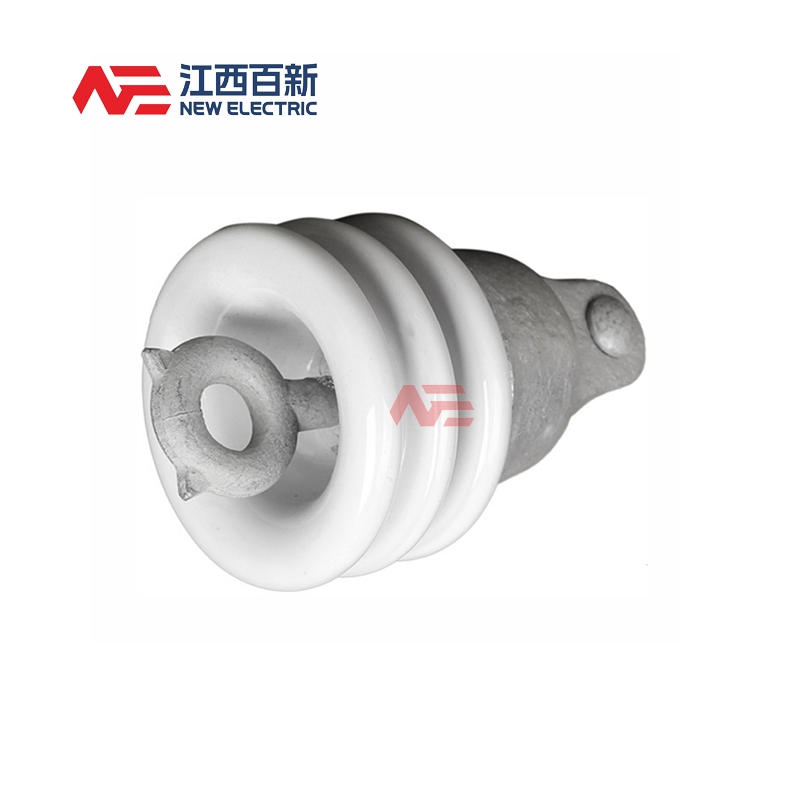

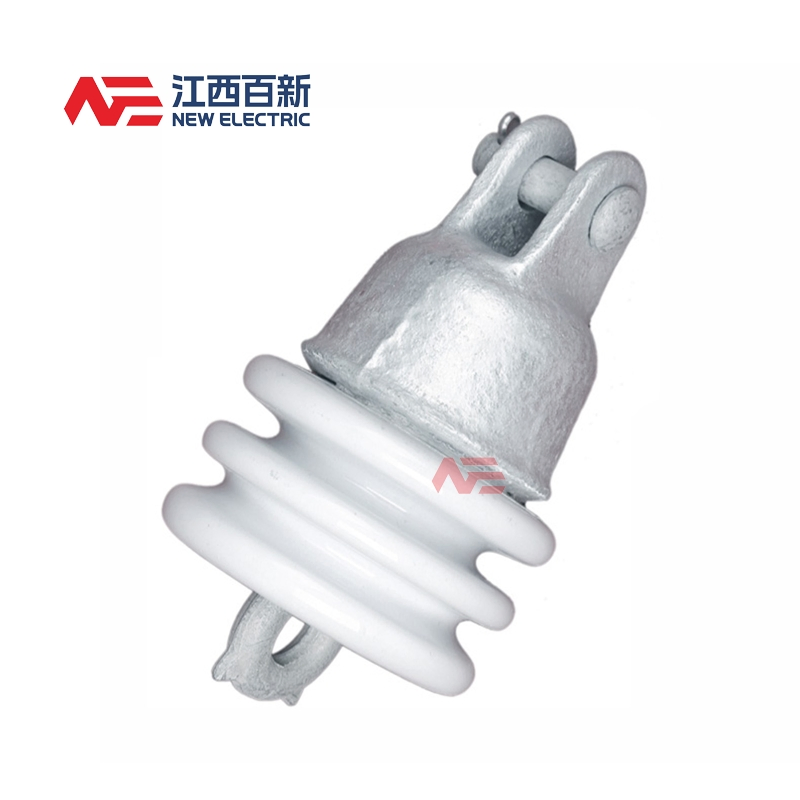

| Tipo de suspensión Anti-Pollution aislante para alta tensión (ANSI clase) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Clase de ANSI | 52-1 | 52-2 | 52-3 | 52-4 | 52-5 | 52-6 | 52-9 | 52-10 | ||
| Principales Dimensiones (mm) | Diámetro | 165 | 190.5 | 254 | 254 | 254 | 254 | 114 | 279.4 | |
| Altura | 139.7 | 146 | 146 | 146 | 146 | 146 | 160 | 165 | ||
| Distancia de recorrido (mm) | 178 | 210 | 292 | 292 | 279 | 279 | 171 | 279 | ||
| La media tensión arqueos | Frecuencia de alimentación | Secar (kV) | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 80 |
| Wet (kV) | 30 | 35 | 50 | 50 | 50 | 50 | 30 | 50 | ||
| Critical-Impulse 15x40μs ola | Positivas (kV) | 100 | 115 | 125 | 125 | 125 | 125 | 90 | 125 | |
| Negativo (kV) | 100 | 115 | 130 | 130 | 130 | 130 | 100 | 130 | ||
| Datos de tensión de la influencia de la radio | Comprobar la tensión a tierra (kV) | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 7.5 | 10 | |
| La máxima RIV a 1000 kHz (μV) | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Electro-mecánico no carga (kN) | 45 | 70 | 70 | 70 | 111 | 111 | 45 | 160 | ||
| Punción Power-Frequency Tensión (kV) | 80 | 90 | 110 | 110 | 110 | 110 | 80 | 110 | ||
| Mecánica resistencia al impacto (n.m) | 5 | 6 | 6 | 6 | 7 | 7 | 5 | 10 | ||
| Prueba de carga de tiempo de valor (KN) | 27 | 44 | 44 | 44 | 67 | 67 | 27 | 107 | ||
