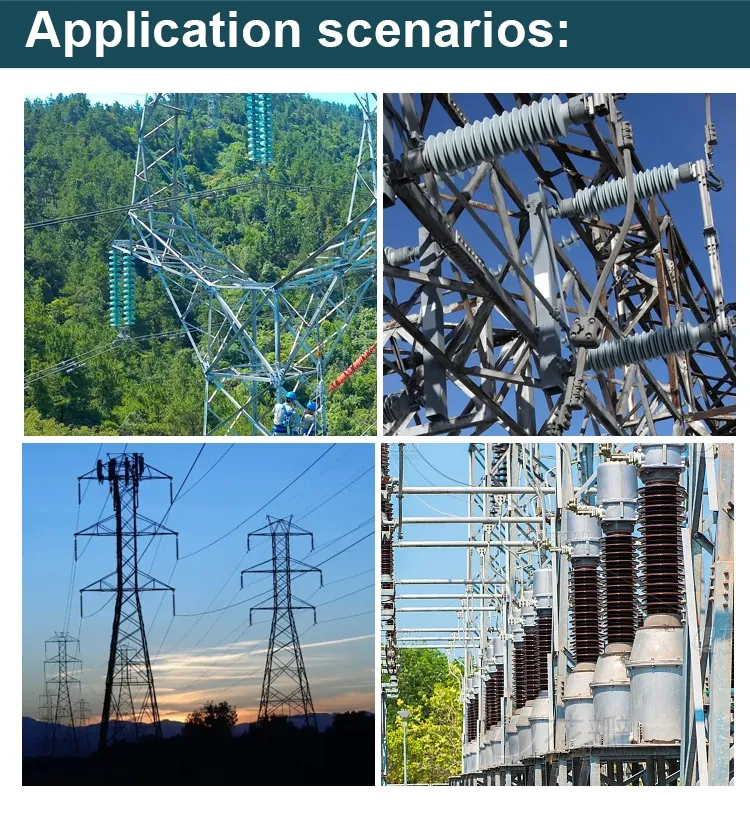

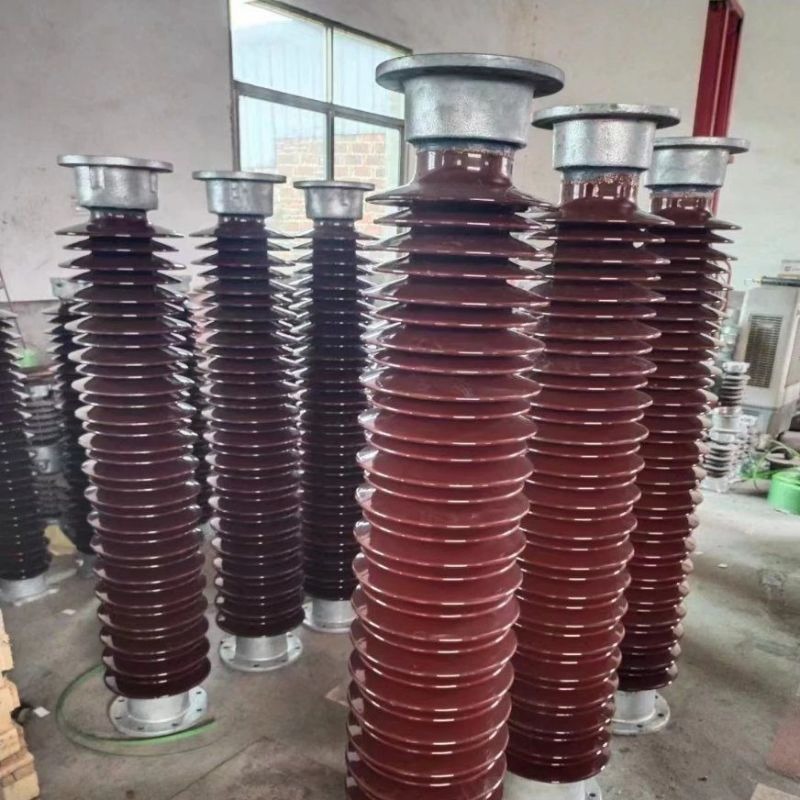

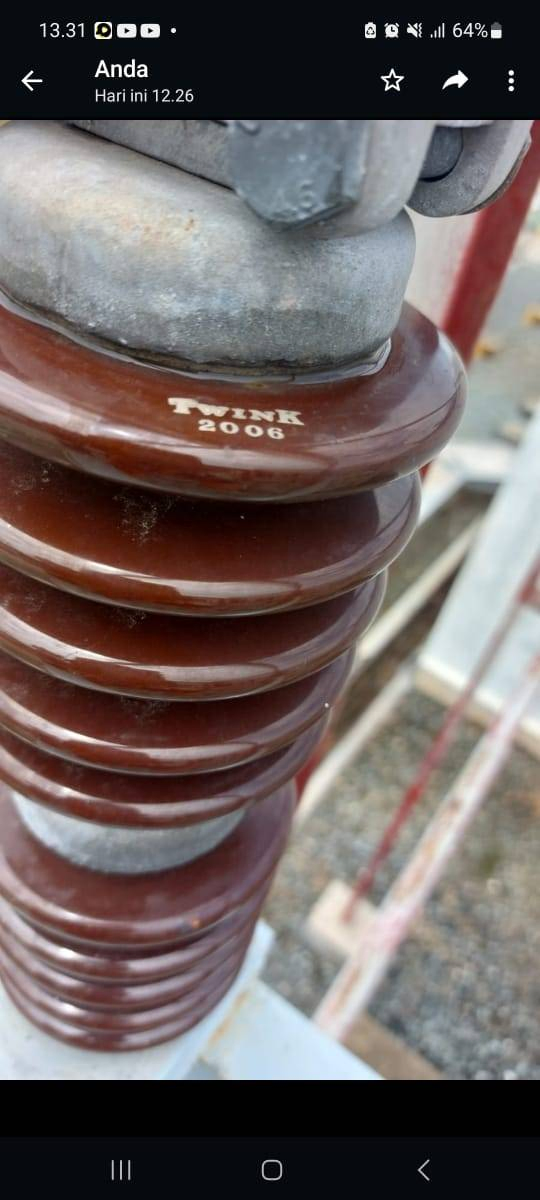

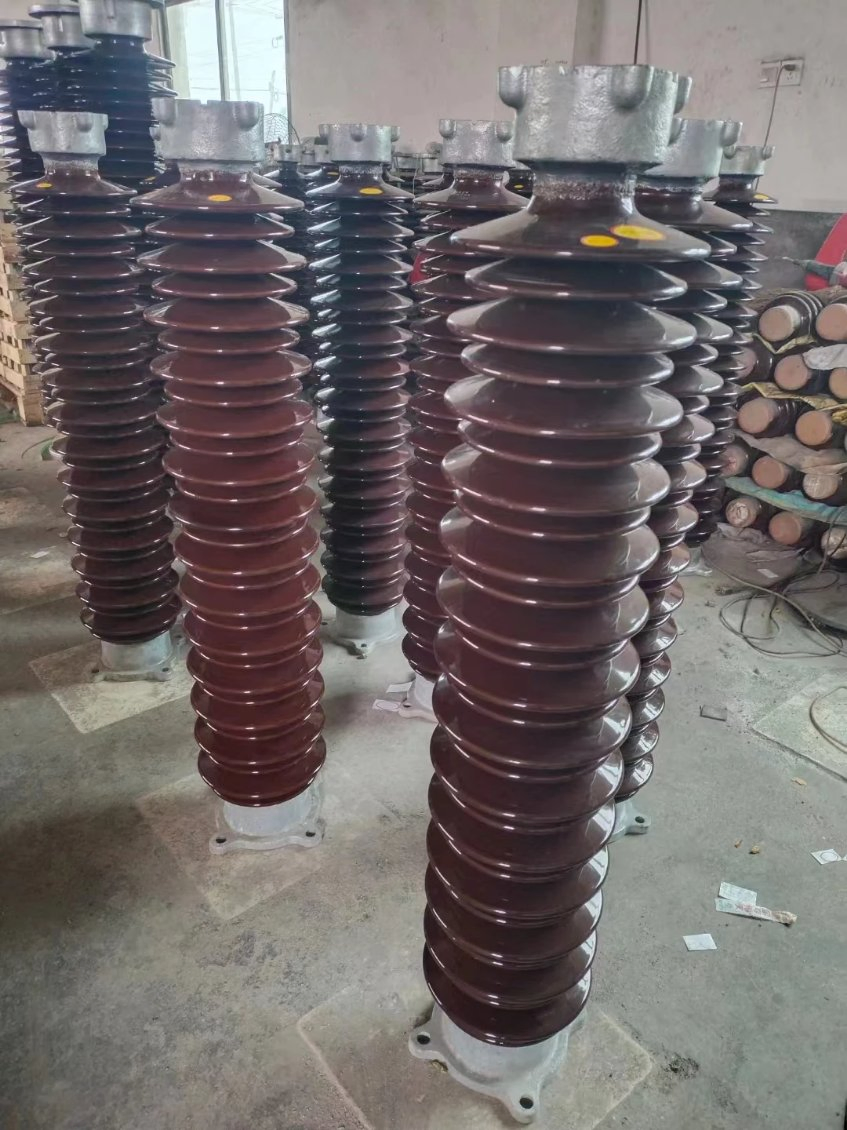

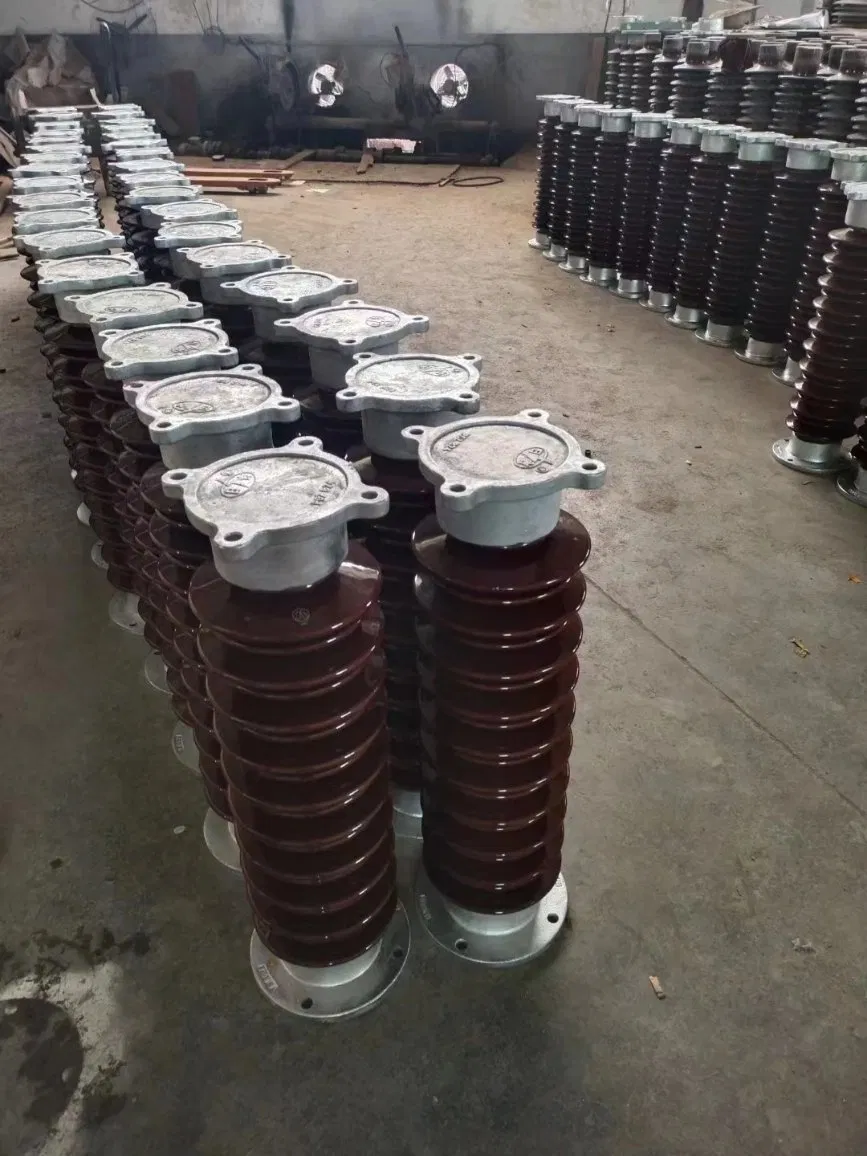

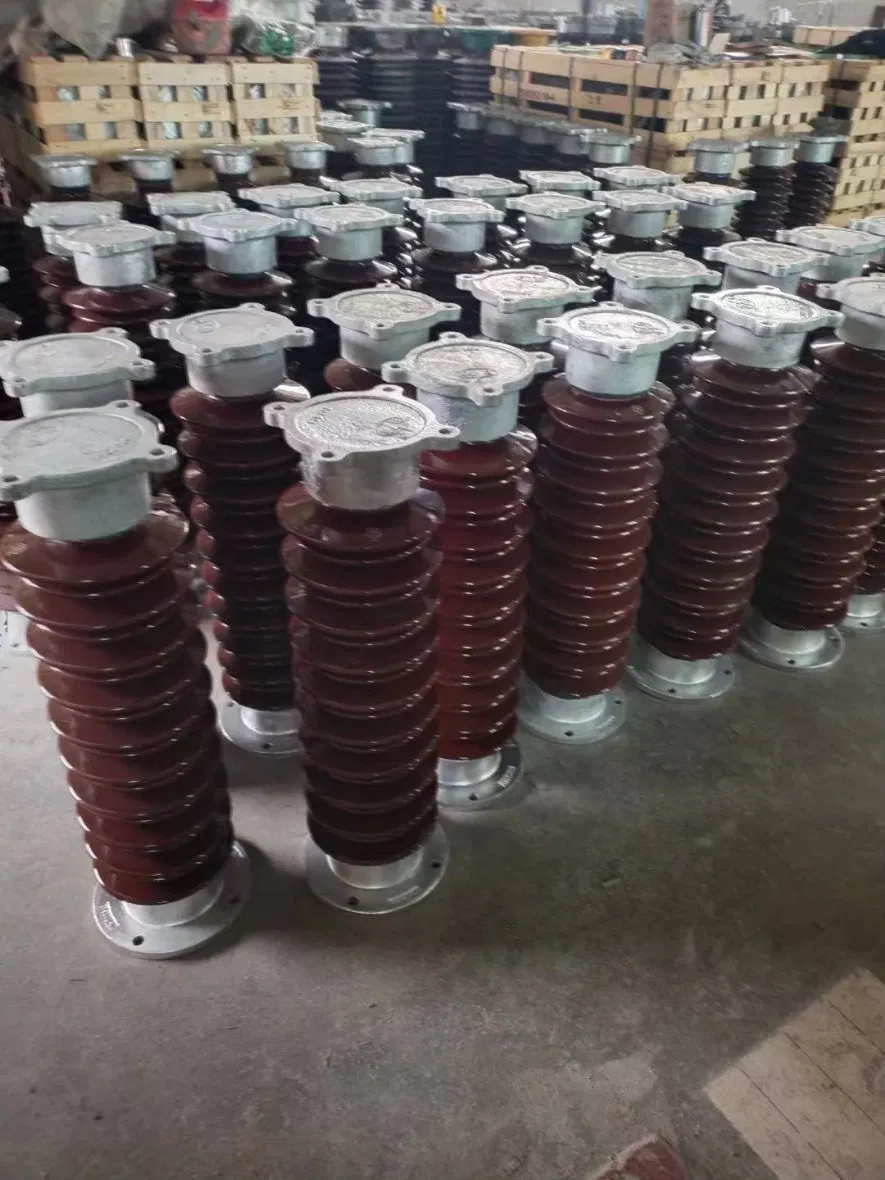

| Especificaciones principales de los aislantes de poste de núcleo sólido 12-72,5kV | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

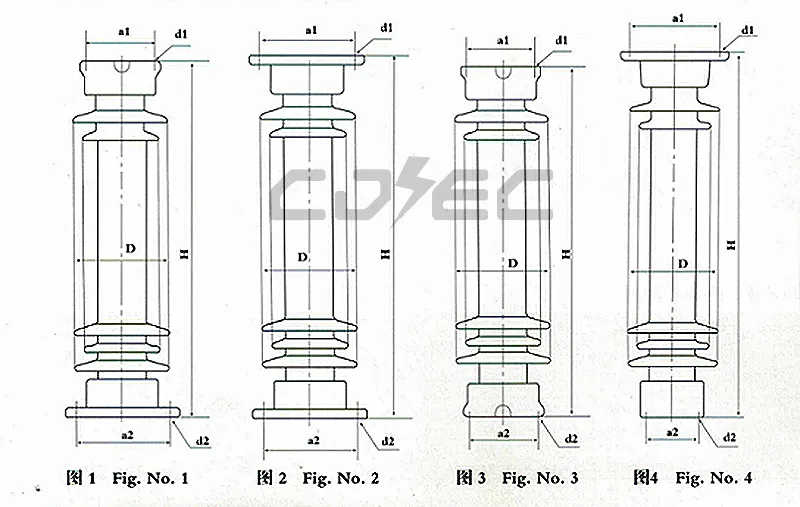

| No FTY | Tipo no | Fig. No | Tensión nominal. | Fallo mecánico de carga | Distancia de fuga | Dimensiones principales ( mm ) | Peso | ||||||||
| Voladizo | Torsión | H | D | Conexión superior | Racor inferior | ||||||||||
| (KV) | (KN) | (KN/m) | (mm) | a1 | d1 | recuento de taladros | a2 | d2 | recuento de taladros | kg | |||||
| 2701 | ZSW-12/5L | 3 | 10 | 5 | 230 | 22 | 140 | 36 | M8 | 2 | 55 | M10 | 4 | 6 | |
| 2702 | ZSW-17.5/4 | 1 | 15 | 4 | 300 | 240 | 145 | 70 | M10 | 2 | 125 | 12 | 4 | 8 | |
| 2703 | ZSW-24/4 | 1 | 20 | 4 | 3 | 400 | 290 | 145 | 70 | M10 | 2 | 125 | 12 | 4 | 9 |
| 2704 | ZSW-24/8 | 1 | 20 | 8 | 6 | 400 | 350 | 140 | 76 | M12 | 2 | 180 | 14 | 4 | 12 |
| 2705 | ZSW-24/16 | 1 | 20 | 16 | 12 | 480 | 350 | 230 | 140 | M12 | 4 | 210 | 18 | 4 | 25 |
| 2706 | ZSW-24/30 | 1 | 20 | 30 | 20 | 500 | 400 | 230 | 140 | M12 | 4 | 225 | 18 | 4 | 28 |
| 2710 | ZSW-40,5/4-2 | 1 | 35 | 4 | 3 | 875 | 440 | 260 | 140 | M12 | 4 | 210 | 18 | 4 | 35 |
| 2711 | ZSW-40,5/6L-4 | 1 | 35 | 6 | 4,5 | 1256 | 560 | 260 | 140 | M12 | 4 | 225 | 18 | 4 | 43 |
| 2712 | ZSW-40,5/8-2 | 1 | 35 | 8 | 6 | 875 | 420 | 260 | 140 | M12 | 4 | 180 | 14 | 4 | 33 |
| 2713 | ZSW-40,5/12-4 | 1 | 35 | 12 | 9 | 1256 | 560 | 270 | 140 | M12 | 4 | 225 | 18 | 4 | 43 |
| 2720 | ZSW-72,5/8-3 | 1 | 66 | 8 | 6 | 1815 | 740 | 260 | 140 | M12 | 4 | 180 | 14 | 4 | 50 |
| 2721 | ZSW-72,5/8L-3 | 3 | 66 | 8 | 6 | 1815 | 760 | 260 | 140 | M12 | 4 | 140 | M12 | 4 | 51 |
| 2722 | ZSW-72,5/8.5-4 | 3 | 66 | 8 | 6,5 | 2248 | 770 | 260 | 140 | M12 | 4 | 140 | M12 | 4 | 52 |
