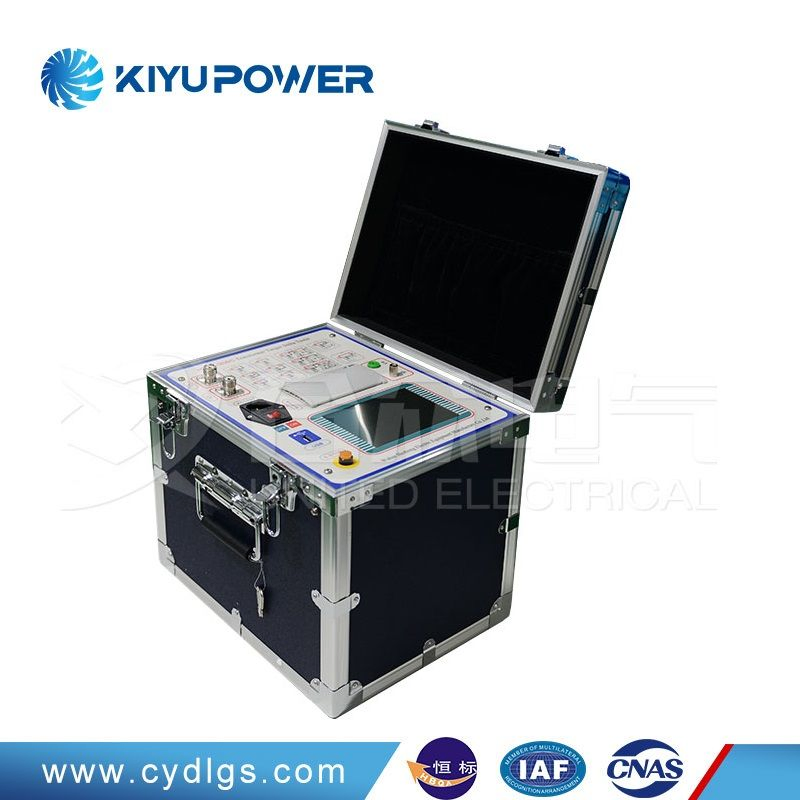

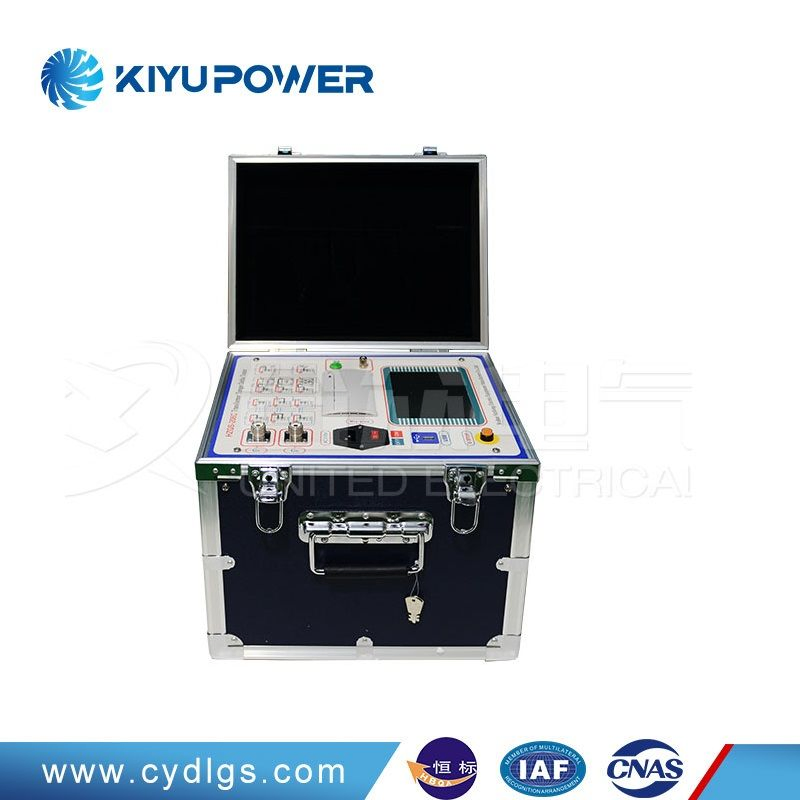

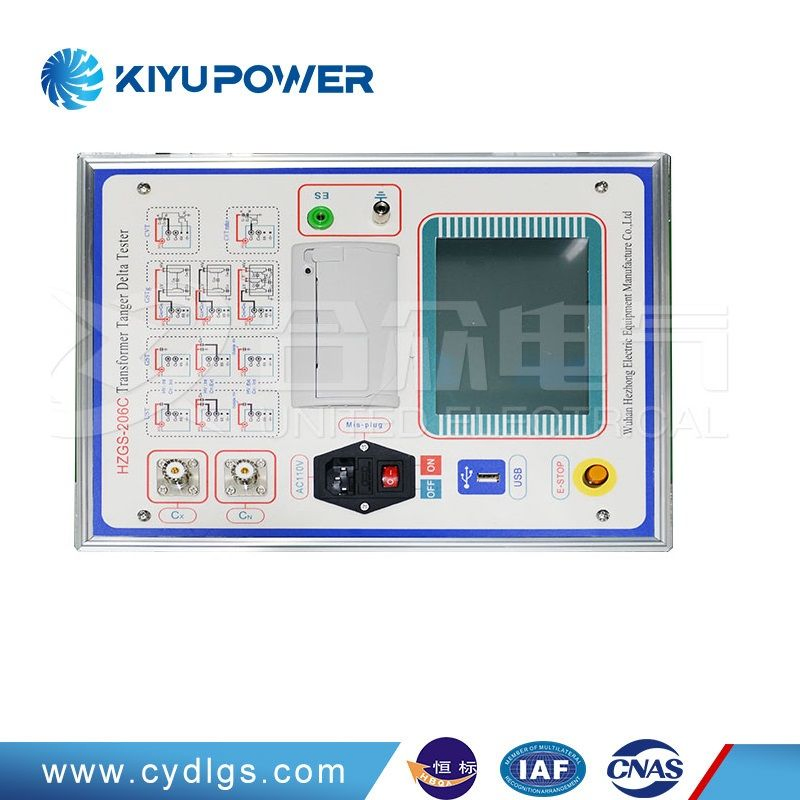

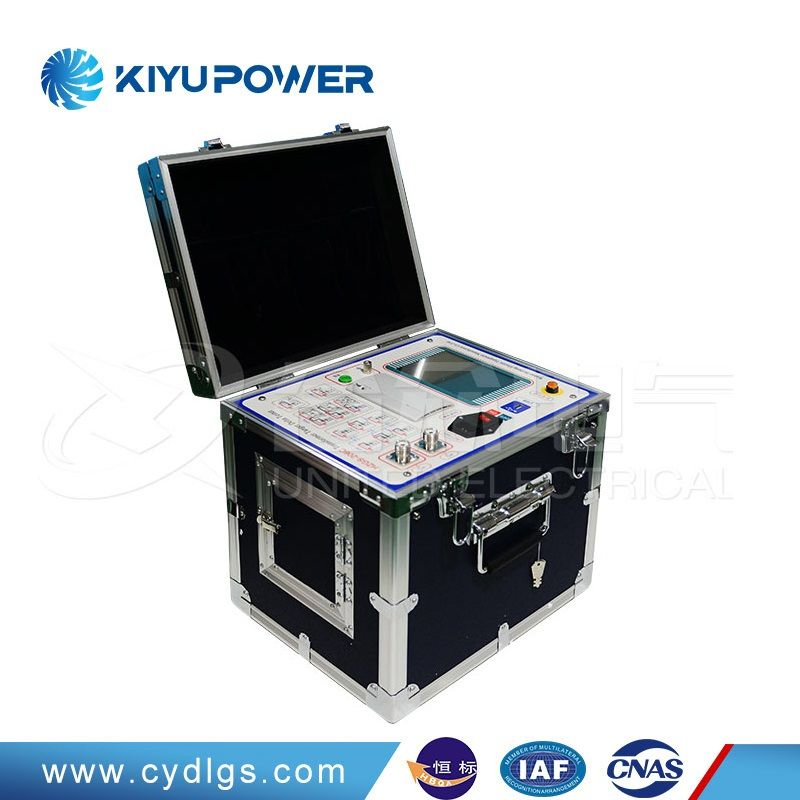

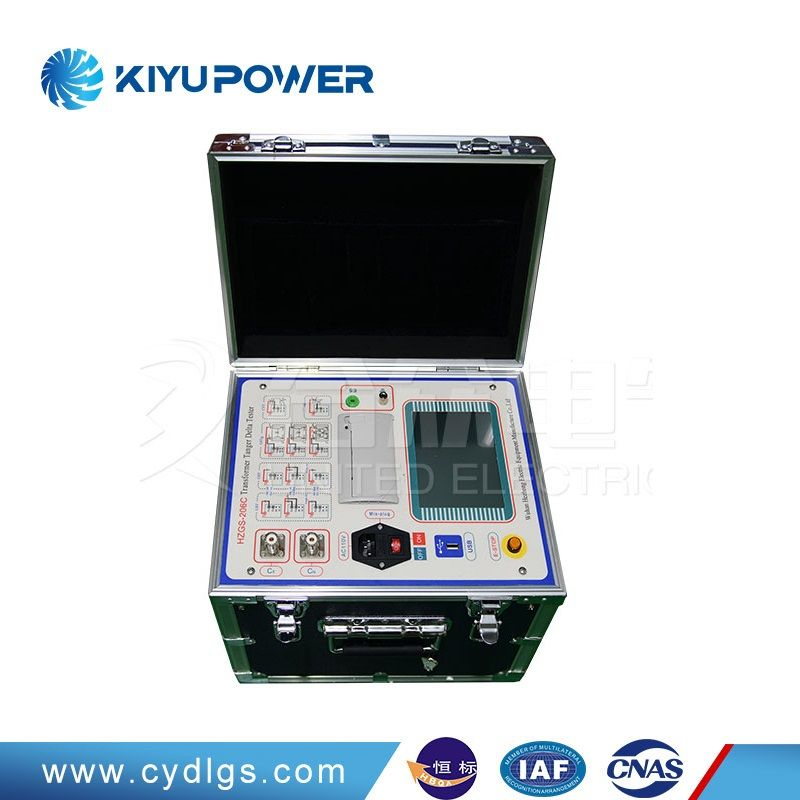

El comprobador automático de pérdida dieléctrica CYGS-206C es un instrumento de medición de alta precisión diseñado para su uso en estaciones de energía, subestaciones de transformadores y otros entornos de campo o laboratorio. Permite probar el valor de la tangente dieléctrica y la capacitancia de equipos de alta tensión.
Este dispositivo cuenta con una estructura integrada que aloja la prueba de pérdida dieléctrica en su interior, junto con una fuente de alimentación de tensión por conversión de frecuencia, un transformador de refuerzo y un capacitor estándar de alta estabilidad SF6. La fuente de alimentación de alta tensión de prueba es generada por el inversor interno del instrumento y se aplica al producto de prueba tras la sobrealimentación por transformador. La frecuencia puede cambiarse a 45Hz o 55Hz, 55Hz o 65Hz, o 47,5Hz o 52,5Hz. Adopta una técnica de captura digital que evita la interferencia del campo eléctrico de frecuencia de potencia en la prueba, resolviendo el problema de la medición precisa bajo campos eléctricos fuertes. Además, se adapta a situaciones de apagón durante las pruebas de inspección de la fuente de alimentación del generador.
Equipado con un chip de calendario y almacenamiento interno masivo, permite guardar los resultados en orden cronológico, consultar el historial en cualquier momento e imprimirlos.
Los datos del instrumento pueden exportarse a través de un disco U, lo que permite visualizar y gestionar la información en cualquier PC mediante software especializado.
Permite realizar pruebas de diversas maneras, tales como conexión positiva, método de oposición y autoexcitación CVT.
El instrumento mide con precisión la pérdida dieléctrica y la capacitancia de la CVT sin necesidad de desconectar los cables de alta tensión de la misma.
Permite evaluar de manera directa los valores de pérdida dieléctrica y capacitancia específicos para C0 en dispositivos CVT.
El inversor y el circuito de muestreo se controlan digitalmente, permitiendo un ajuste continuo y preciso de la tensión de salida.
Incluye procedimientos integrados de protección contra variaciones de tensión de entrada, cortocircuito de salida, sobretensión, sobrecorriente y temperatura. También incorpora detección de puesta a tierra para evitar elevaciones de tensión si el dispositivo no está conectado a tierra.
| No. | Parámetro Técnico | Especificaciones y Rango |
|---|---|---|
| 1 | Condiciones de servicio | -15ºC a 40ºC, Humedad Relativa (HR) < 80% |
| 2 | Principio de antiinterferencia | Conversión de frecuencia |
| 3 | Fuente de alimentación | AC 220V ± 10%, compatible con generadores |
| 4 | Salida de alta tensión | 0,5KV - 10KV (ajustable cada 0,1kV) | Precisión: 2% | Corriente máxima: 200mA | Capacidad: 1500VA |
| 5 | Autoexcitación | AC 0V - 50V / 15A | Frecuencias: 45HZ/55HZ, 55HZ/65HZ, 47,5HZ/52,5HZ |
| 6 | Resolución | tgδ: 0,001% | Cx: 0,001pF |
| 7 | Precisión de medición | Δtgδ: ±(lectura * 1,0% + 0,040%) | ΔCx: ±(lectura * 1,0% + 1,00pF) |
| 8 | Rango de medición (tgδ) | Ilimitado |
| 9 | Rango de medición (Cx) |
15pF < Cx < 300nF A 10KV: Cx < 40nF A 5KV: Cx < 150nF A 1KV: Cx < 300nF |
| 10 | Prueba de CVT | Cx < 300nF |
| 11 | Dimensiones externas |
Unidad principal: 430 (L) × 330 (AN) × 330 (AL) mm Caja de accesorios: 430 (L) × 330 (AN) × 130 (AL) mm |
| 12 | Capacidad de memoria | 200 grupos de datos, compatible con almacenamiento en disco U |
| 13 | Peso | Unidad principal: 27,5 Kg | Caja de accesorios: 5,5 Kg |
