El comprobador de seguimiento ZLT se utiliza para la determinación del índice de seguimiento comparativo de materiales aislantes eléctricos sólidos en piezas tomadas de partes de equipos eléctricos y electrónicos y en placas de materiales que utilizan tensiones alternas.

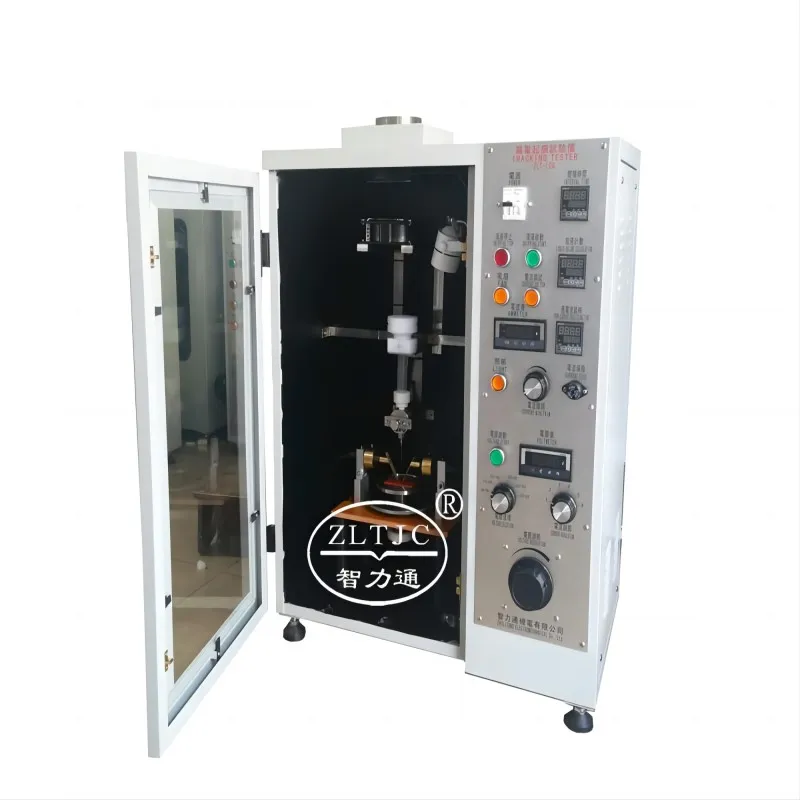

El comprobador de seguimiento ZLT es un instrumento totalmente automático que se encuentra en su propio armario para maximizar la seguridad del operador. Dentro del gabinete bien iluminado, se coloca una muestra de prueba en una placa de vidrio y se bajan dos electrodos de platino sobre la superficie superior. El instrumento incluye un bloque de medición para garantizar que los electrodos tengan la distancia adecuada entre ellos.
La altura de la mesa se puede ajustar fácilmente para garantizar el ángulo adecuado de los electrodos y la altura de las gotas. El resto de la prueba se controla desde el exterior de la cámara de ensayo con la puerta cerrada. El voltaje, la corriente de limitación, la velocidad de goteo y el número de goteos están configurados en el panel de control. Un operador debe observar la prueba para ver si se enciende una llama. El instrumento emite una alarma si hay un fallo de seguimiento de al menos dos segundos.
El platino se especifica como material para los electrodos. La unidad de fuente de alimentación está diseñada para voltajes de hasta 600 V o hasta 1000V. Una unidad de control electrónico sirve para soltar las gotas.

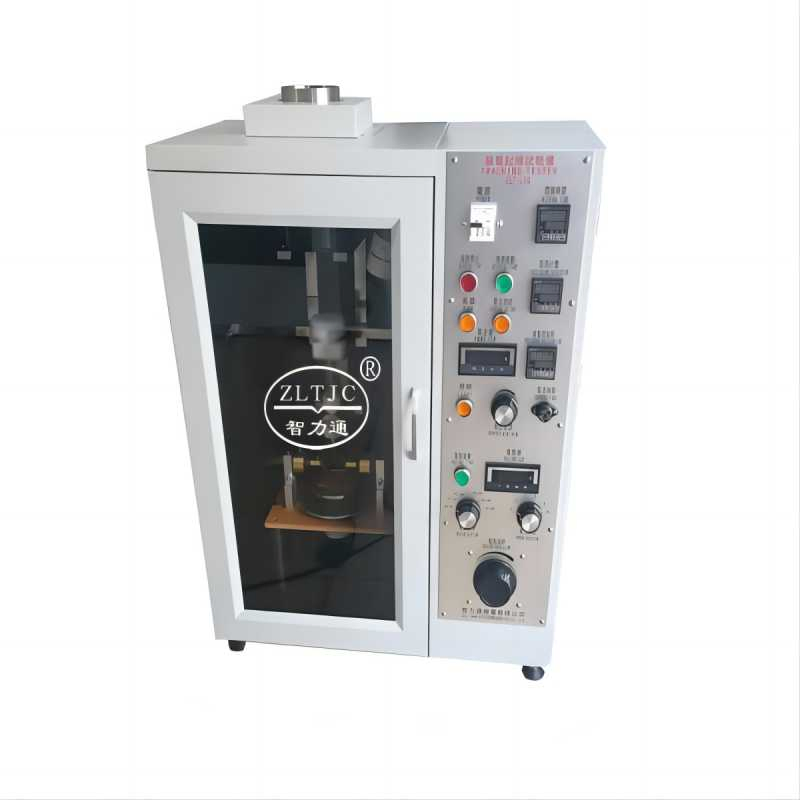

En el caso del comprobador de seguimiento ZLT, la disposición de los electrodos se monta en un armario de acero inoxidable. Por una puerta de vidrio, una buena accesibilidad de la prueba de arreglo asegura un trabajo agradable. Un sistema de seguridad interrumpe el suministro cuando se abre el armario.
| Parámetro Técnico | Especificación de Detalle |
|---|---|
| Fuente de alimentación | 220 V 50 Hz, otra demanda de tensión |
| Consumo de energía | 650VA |
| Tensión de prueba | 100~600V continuamente ajustable, valor mostrado: r. m. s |
| Corriente de prueba | Limitación de corriente 1A± 0, 1A ajustable, valor visualizado: r. m. s, tolerancia de 1, 5% |
| Dimensiones del electrodo | ancho: 5mm± 0, 1mm, grosor : 2mm± 0, 1mm, largo > 12mm, ángulo de cincel de un extremo : 30° ± 2°, platino con una pureza del 99% |
| Presión de electrodo | Fuerza de presión ejercida sobre la muestra por cada electrodo 1 N, distancia entre electrodos ajustable |
| Boquilla de goteo | Diámetro exterior: 0,9mm~1,2mm para la solución A / 0,9mm~3,45mm para la solución B |
| Intervalo de goteo | 0-99 segundos (ajustable), el tiempo de caída de 50 gotas sobre la muestra será de (24,5± 2)min |
| La altura cae | 35mm± 5mm |
| Peso de goteo | La masa de una secuencia de 50 gotas deberá estar entre 0,997g y 1,147g. La masa de una secuencia de 20 gotas deberá estar entre 0,380g y 0,480g |
| Plataforma de soporte de muestras | Espesor ≥ 4mm vidrio |
| Volumen de la Cámara | > 0.5m³ (o 0,1 m³ ), interior negro |
| Dimensiones externas | W*D*H = 1100mm * 550mm * 1100mm |
| Conforme a la norma | IEC60112, IEC60335-1, IEC60598-1, IEC60884-1 |
