Hogar > Aislador de porcelana de tensión > ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta

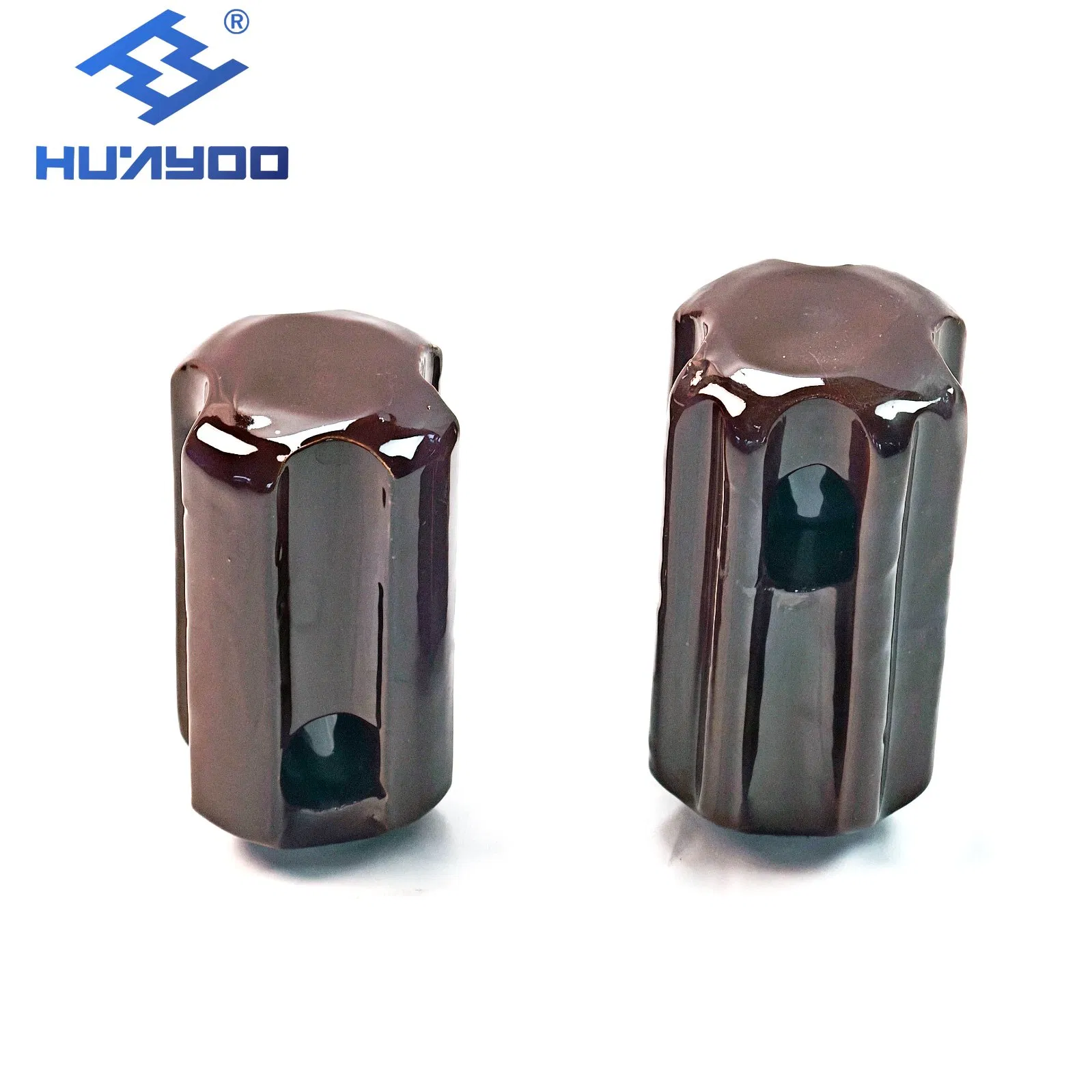

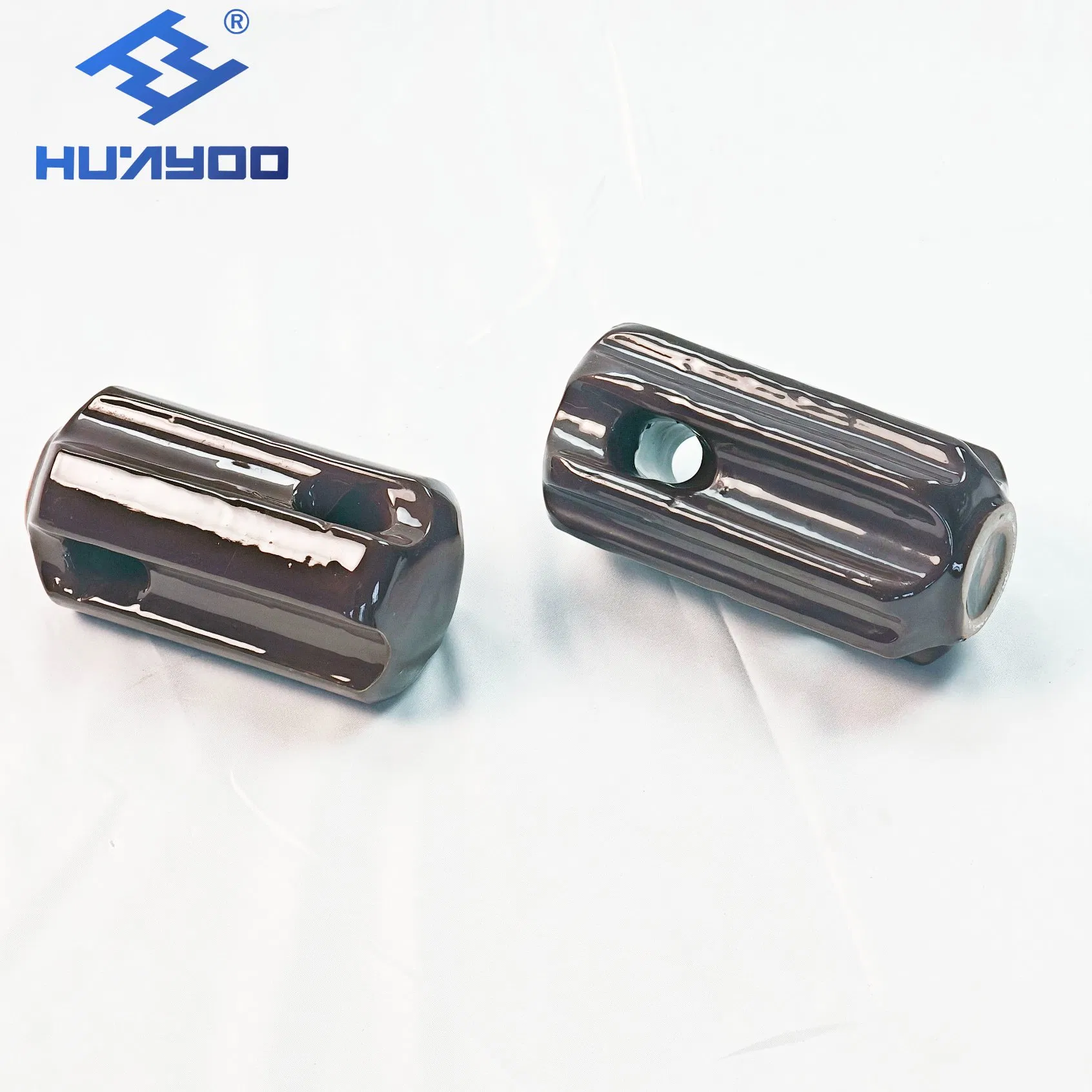

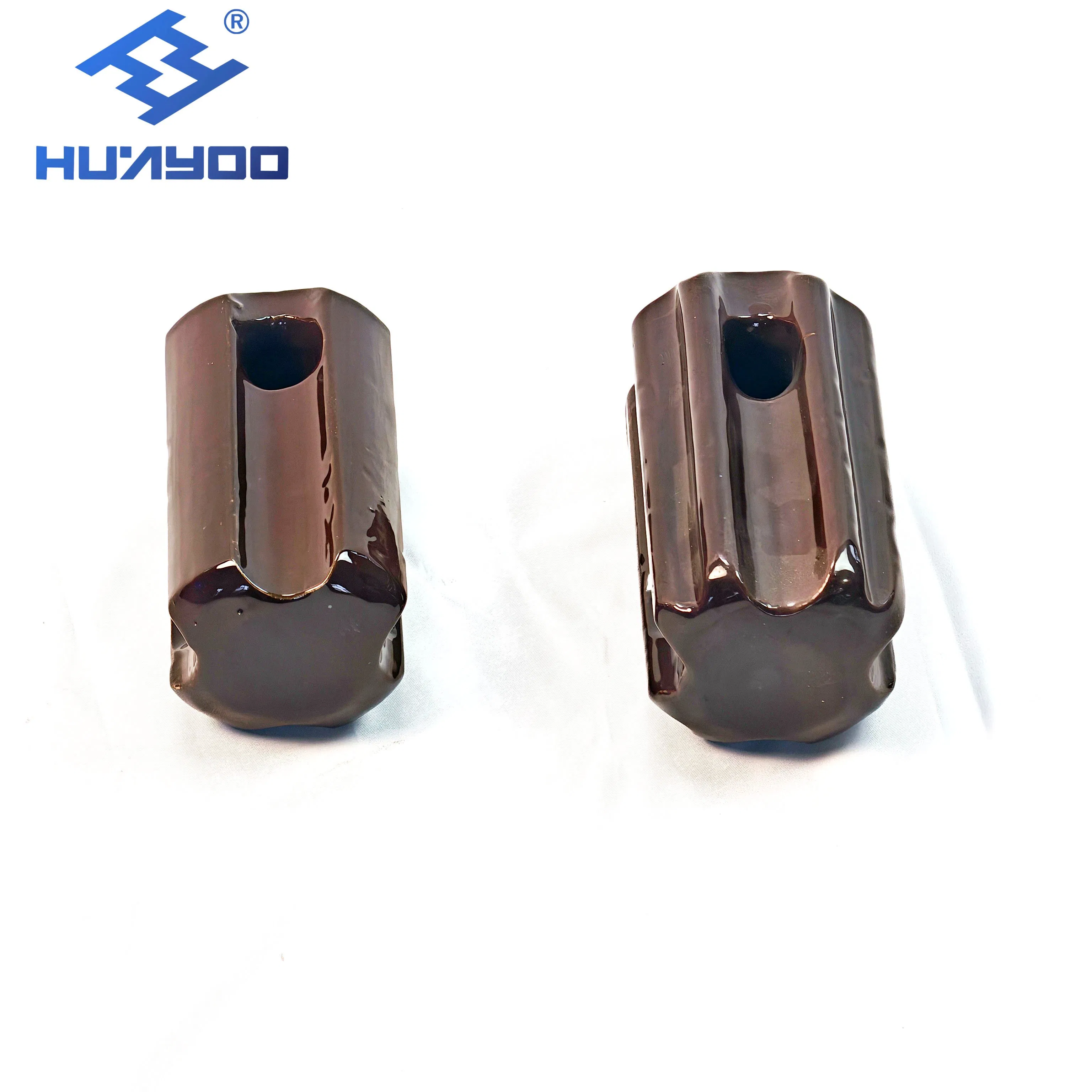

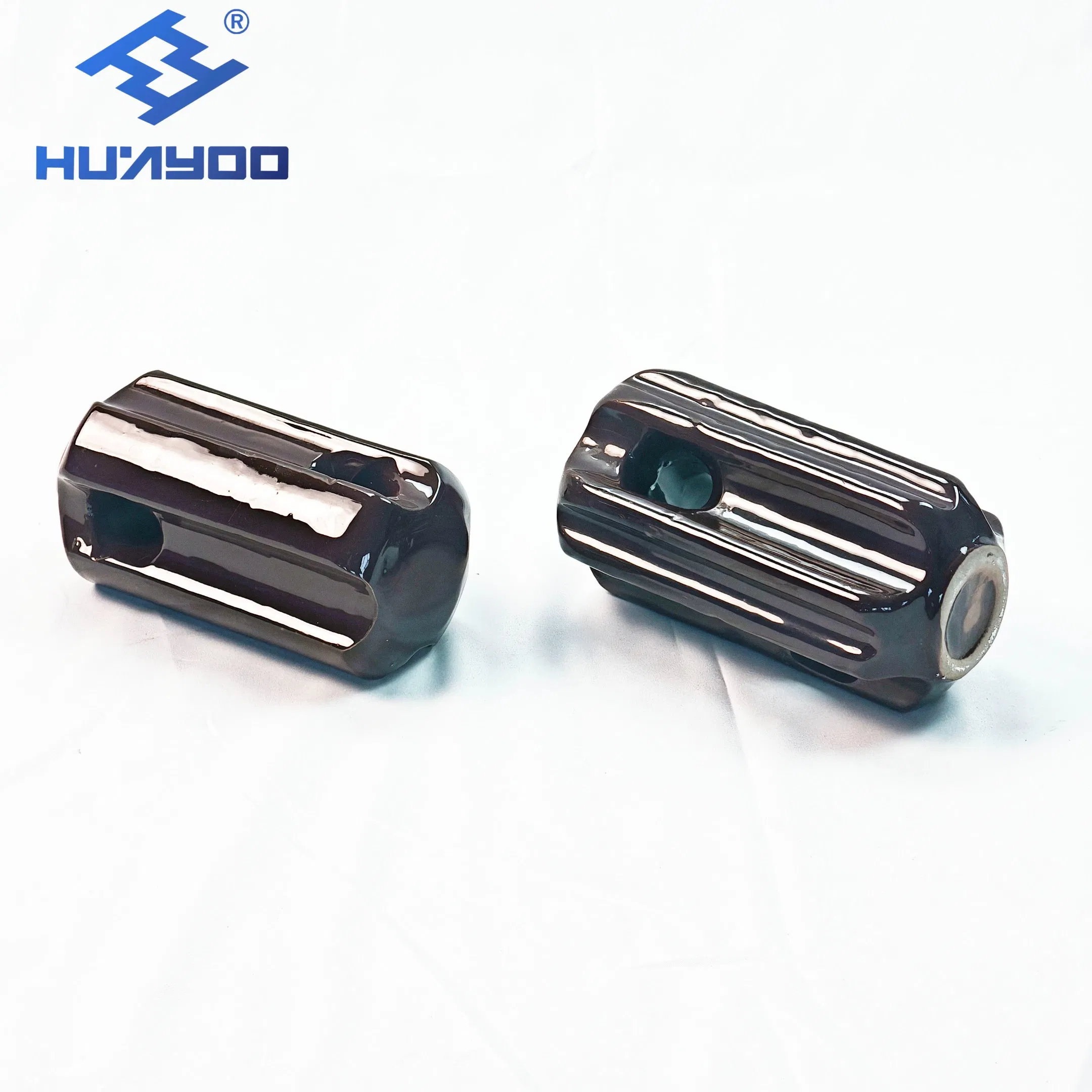

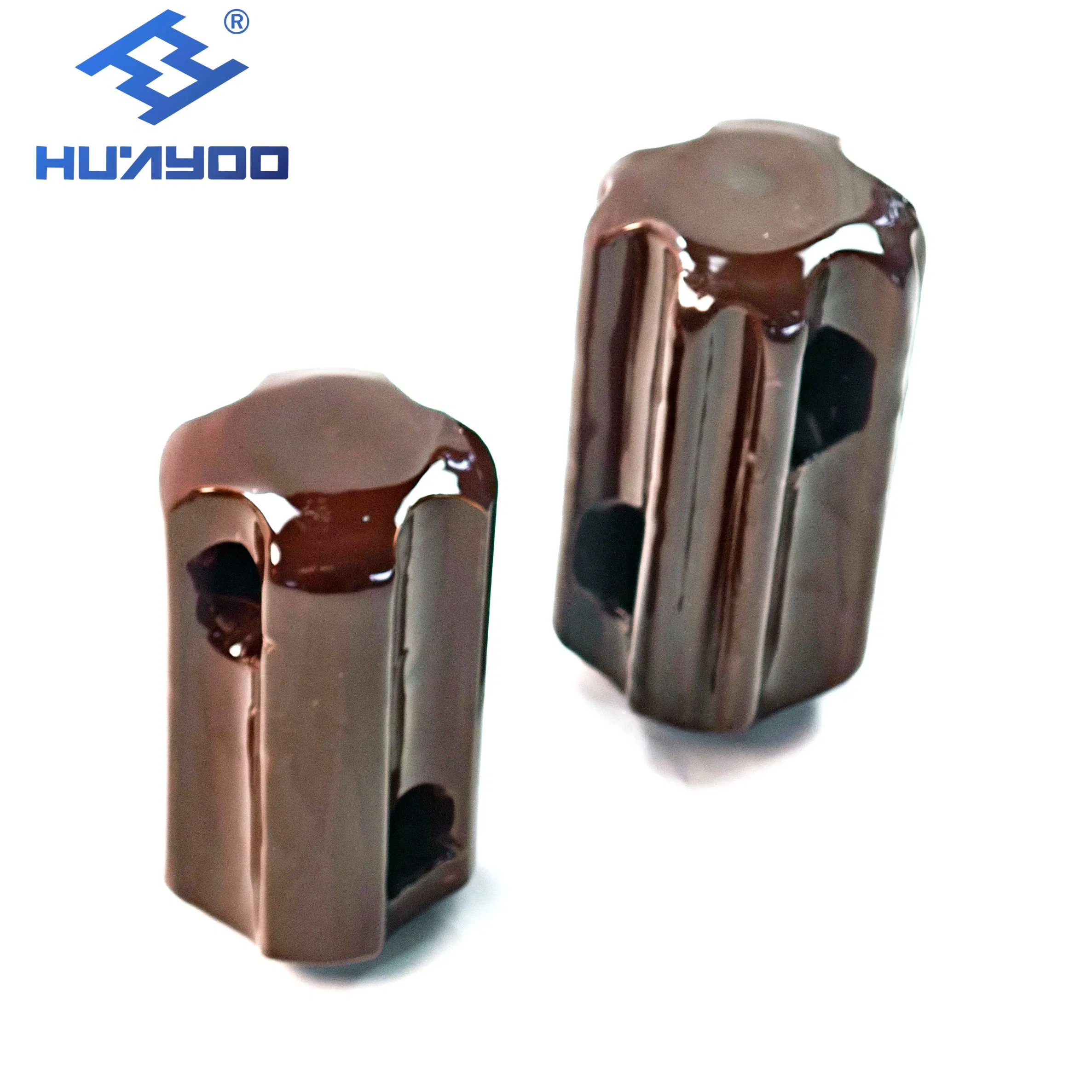

ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
1 / 5
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta
ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta

ANSI 54-3 Mantener Porcelana Tipo Aislante ISO9001/TUV Certificado Aplicación de Baja Tensión 11kv Clasificado 90kN Resistencia a la Tracción Alta

¿Aún no te decides? ¡Consigue muestras por $!
Muestra de Orden
Enviar consulta

Descripción del Producto

  • Visión General
  • Descripción del Producto
  • Parámetros del Producto
  • Perfil de la Empresa
  • Certificaciones
  • Productos Más Vendidos
  • Embalaje y Envío
  • Visitas de Clientes
Visión General: Información Básica
No. de Modelo. HY 54-3
Estructura Aislador de Cepa
Tipo Aislador de Tipo A
Uso Transmisión de energía de alta tensión
Método de conexión Tipo Trough
Tamaño de la capacidad portante 89kn
Certificación ISO9001, iec
Color Blanco
Fuerza de voladizo 89kn
Tensión de flashover en seco (BF) 35kv
Tensión de flashover húmedo (BF) 18kv
Peso neto aproximado 0,65kg
Paquete de Transporte Caja de madera
Especificación Creepage Distance 57mm
Origen China
Código del HS 8546209090
Capacidad de Producción 100000
Descripción del Producto
Aislante de porcelana de estancia ANSI 54-3 Guy - Certificado ISO9001/TUV, Aplicación en Baja Tensión 11KV, Resistencia a la tracción de 90KN

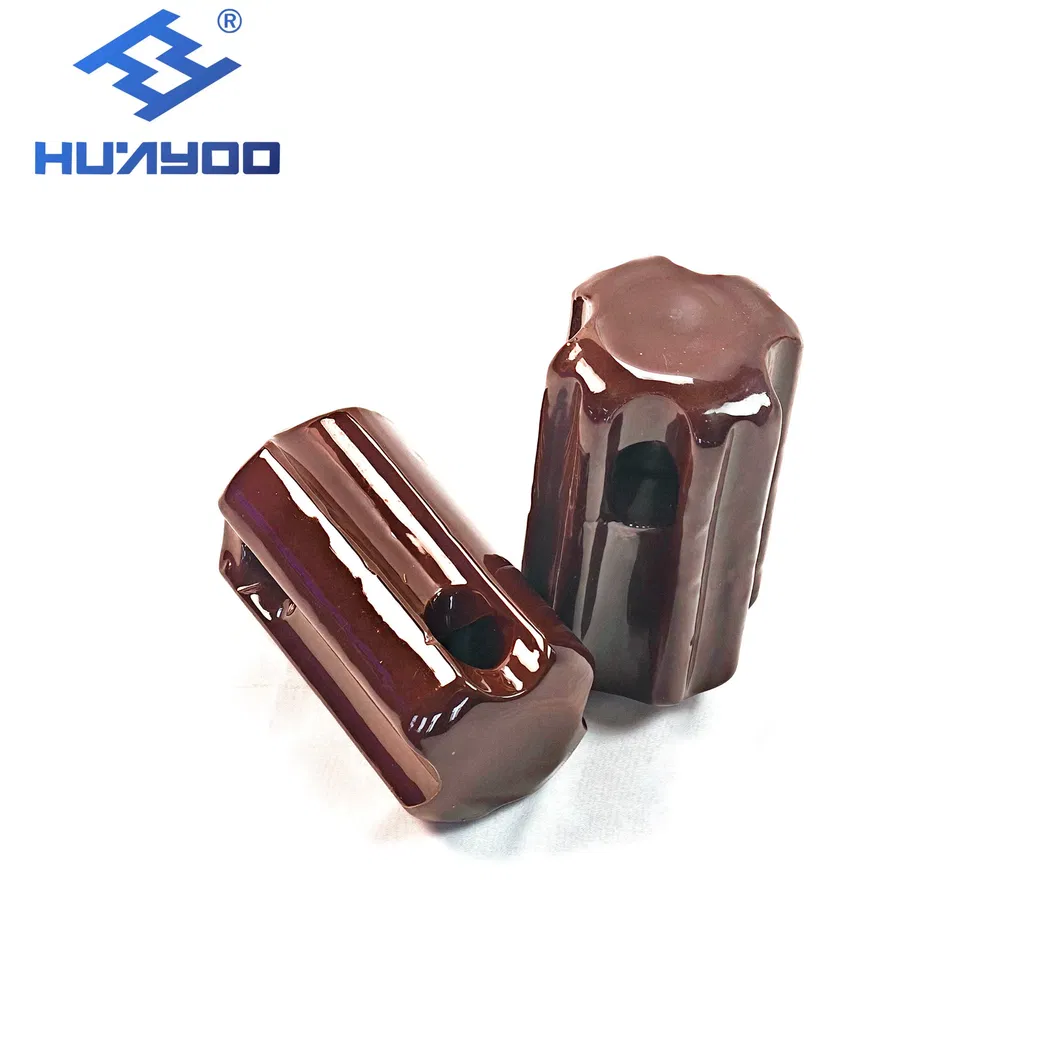

ANSI 54-3 Mantener Porcelana Tipo Aislante
El aislante de estancia tipo ANSI 54-3 es un aislante de deformación unitaria de porcelana estandarizado que cumple con los estándares de la industria ANSI C29.4, también ampliamente denominado aislante de estancia ANSI 54-3, en todos los mercados de redes eléctricas de Norteamérica.
Como componente de aislamiento del núcleo para los cables tipo polo, el aislante tipo estancia ANSI 54-3 se instala en el medio de los cables de acero para aislar eléctricamente la sección superior del polo activo del cable tipo del lado de tierra. Cuando los conductores superiores se rompen o los postes de la utilidad se inclinan, el aislamiento de la estancia del tipo ANSI 54-3 bloquea la fuga de corriente peligrosa al alambre de la estancia del suelo, eliminando los peligros de la descarga eléctrica para los trabajadores y residentes.
Fabricado bajo rigurosos estándares de calidad, nuestro aislante de estancia tipo ANSI 54-3 adopta porcelana vitrificada de alta alúmina en proceso húmedo con esmalte marrón anticontaminación suave. Cada aislante de estancia ANSI 54-3 se somete a pruebas de carga completa, eléctrica y mecánica antes de la entrega para cumplir con los estrictos requisitos de la norma ANSI para la construcción de la línea de distribución.
Parámetros del Producto
Plano Técnico ANSI 54-3
Ficha Técnica de la Serie:
Clase ANSI 54-1 54-2 54-3 54-4
Dimensiones Principales (mm) H 88 108 140 171
h 44 57 79 69
h1 64 76 103 114
D 64 73 86 89
d 44 54 60 60
d1 16 22 25 25
Carga mecánica defectuosa (KN) 44 53 89 89
Distancia de fuga (mm) 41 47 57 76
Tensión de descarga (kV) Seco 25 30 35 40
Húmedo 12 15 18 23
Peso (kg) 0,43 0,63 1,2 2
Perfil de la Empresa

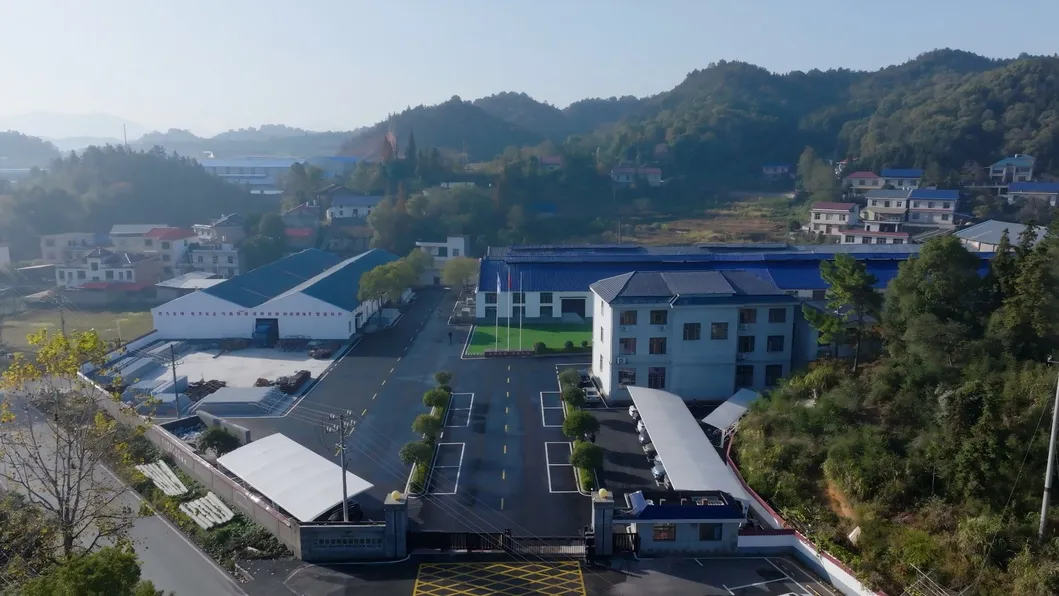

Instalaciones de producción exterior
Somos un fabricante profesional especializado en aisladores de porcelana para líneas de transmisión y distribución de energía de alta y baja tensión, así como para centrales eléctricas. Contamos con un capital registrado de 358 millones de RMB y un área total de 20.399 metros cuadrados, que incluye 11.181,86 metros cuadrados de talleres de producción modernos.
Actualmente, contamos con un equipo dedicado que incluye técnicos altamente cualificados. Hemos implementado mejoras tecnológicas a gran escala e iniciativas de atracción de talento. Nuestro equipo de producción principal, equipo de prueba, equipo de inspección y los controles de procesos de última generación cumplen con niveles líderes en la industria.

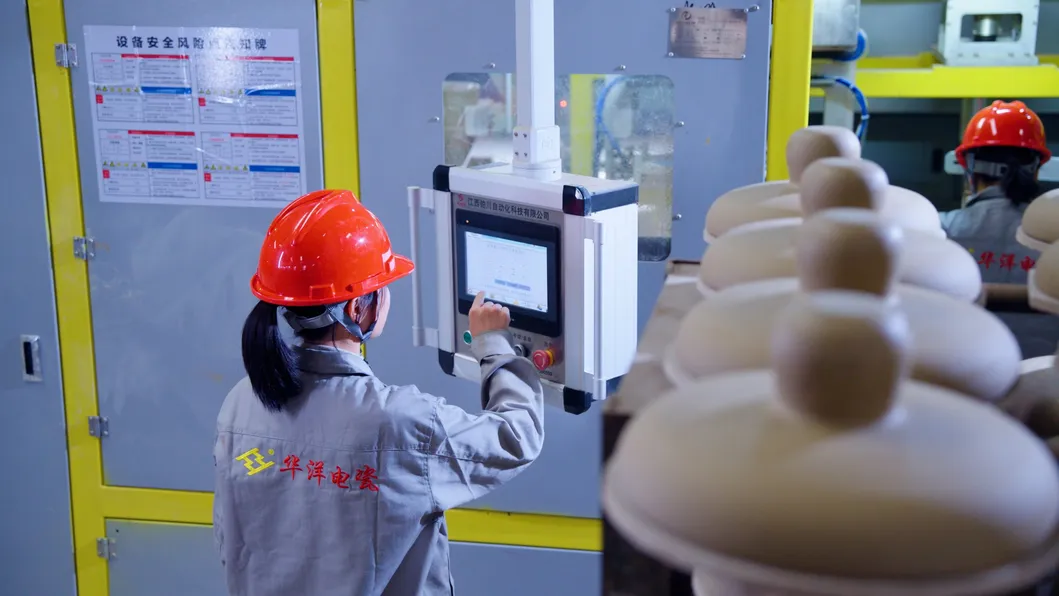

Interior de la fábrica

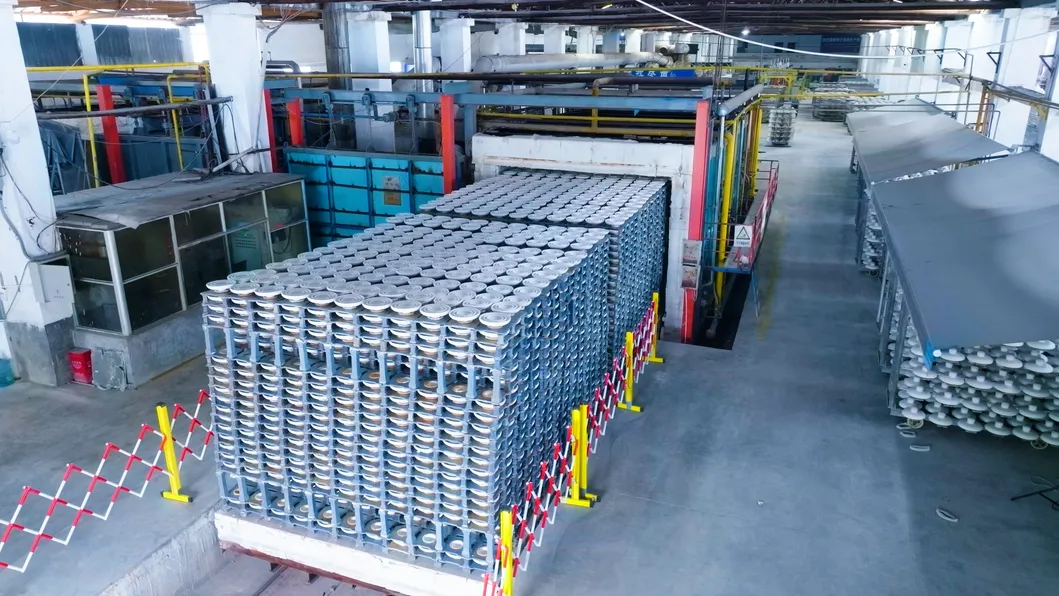

Maquinaria industrial de producción
Asignamos consistentemente no menos del 6% de las ventas anuales para investigación y desarrollo. Contamos con una sólida fuerza técnica, tecnología de fabricación avanzada y métodos de prueba exhaustivos con instrumentación de alta precisión para asegurar la excelencia del producto.
Nuestros productos principales incluyen aisladores de suspensión de disco, de tipo pasador, de columna, de varilla de tensión y de carrete para capacidades de hasta 300 kV. Todos los productos se fabrican e inspeccionan de acuerdo con las principales normas internacionales, como GB, IEC, ANSI, BS, DIN, AS y JIS. Además, contamos con 25 patentes propias.

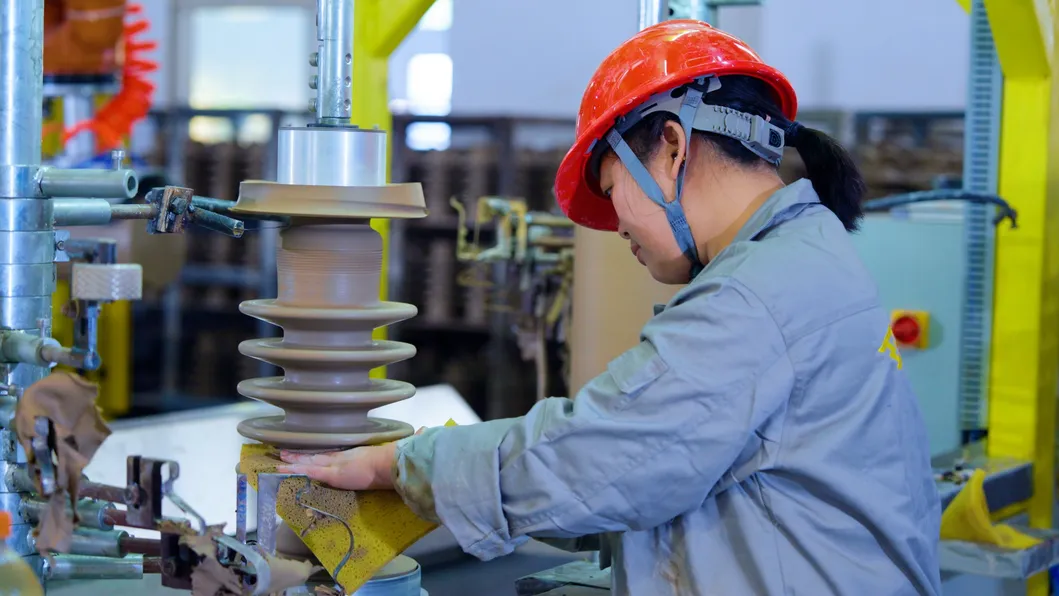

Área de control de calidad
Certificaciones

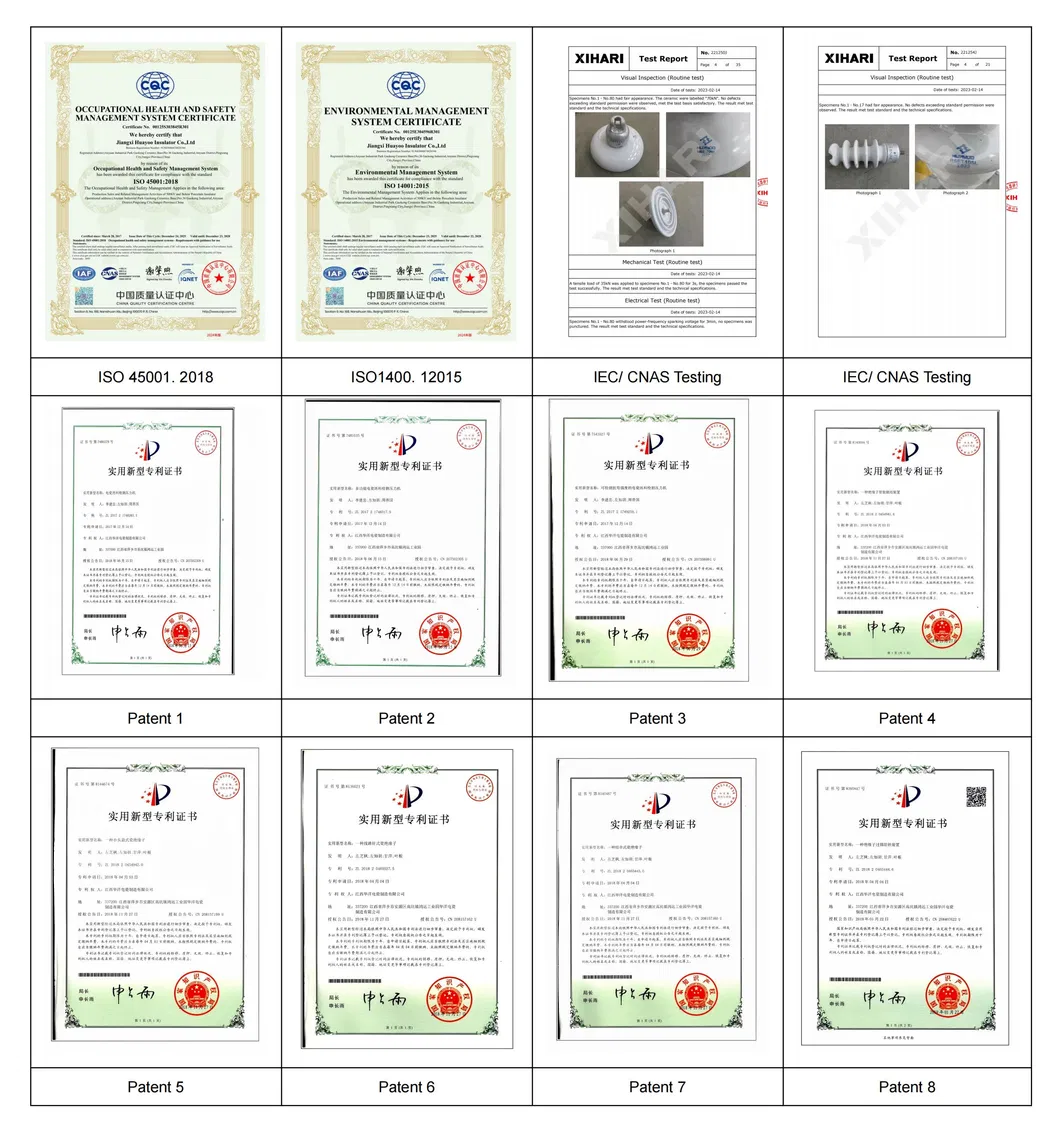

Certificaciones del Fabricante
Productos Más Vendidos

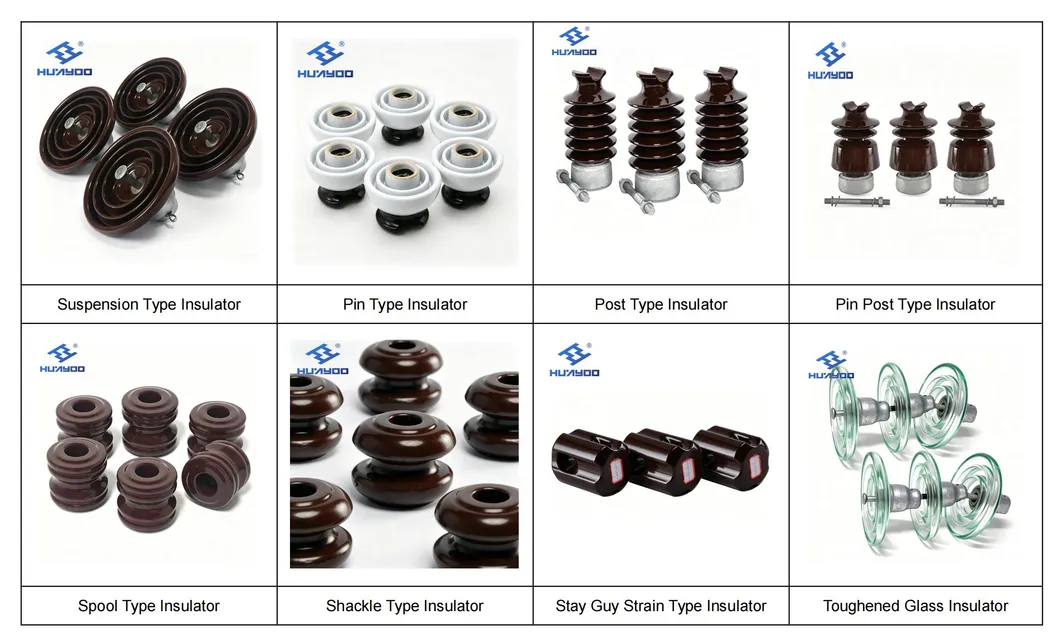

Catálogo de Productos Más Vendidos
Embalaje y Envío

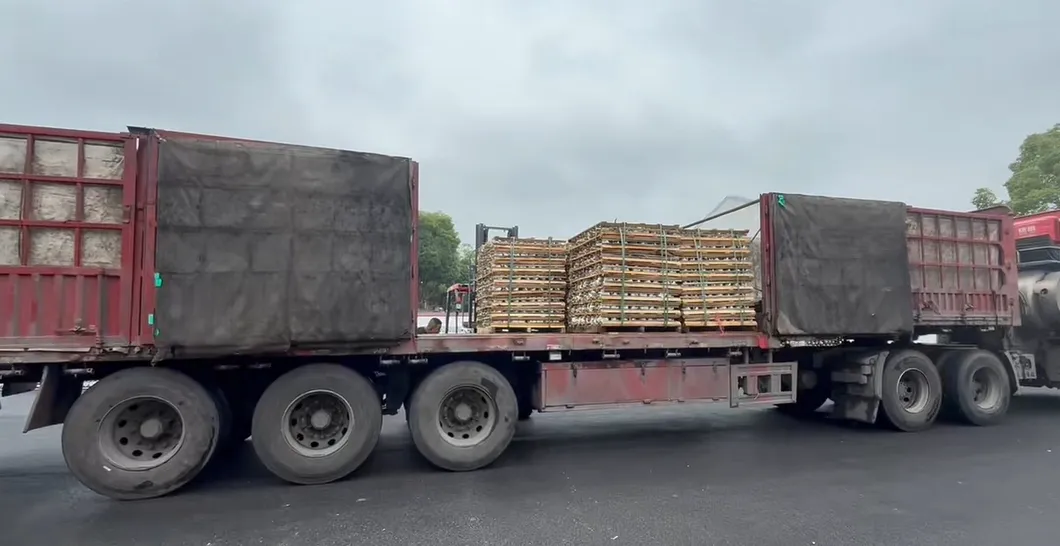

Embalaje de Aisladores Envío de Mercancías
Visitas de Clientes
Reunión con Clientes Visita a la Fábrica
Preguntas Frecuentes (FAQ)
1. ¿Qué es un aislador de estancia tipo ANSI 54-3?
Es un dispositivo de aislamiento de porcelana de deformación unitaria diseñado según la norma americana ANSI C29.4. Se utiliza principalmente en los cables de acero para postes con el fin de evitar fugas eléctricas hacia la tierra en caso de rotura de conductores.
2. ¿Para qué nivel de tensión es adecuado el aislador ANSI 54-3?
Está diseñado y certificado para aplicaciones de baja tensión y líneas de distribución de energía con una clasificación óptima de hasta 11 KV.
3. ¿Cuál es la resistencia mecánica de este aislador?
Este modelo cuenta con una resistencia mecánica a la tracción probada de 89 kN (aproximadamente 90 kN), lo que asegura una excelente durabilidad bajo tensiones mecánicas severas.
4. ¿Qué normas de calidad cumplen sus productos?
Todos nuestros aisladores se fabrican bajo la certificación de calidad ISO9001 e IEC, cumpliendo rigurosamente con normas internacionales como ANSI (EE. UU.), BS (Reino Unido), DIN (Alemania), AS (Australia) y JIS (Japón).
5. ¿Cómo se garantiza la seguridad de las piezas durante el transporte?
Los productos se embalan en cajas de madera reforzadas aptas para la exportación marítima y terrestre de larga distancia, evitando la fricción y el agrietamiento de la porcelana durante el trayecto.
