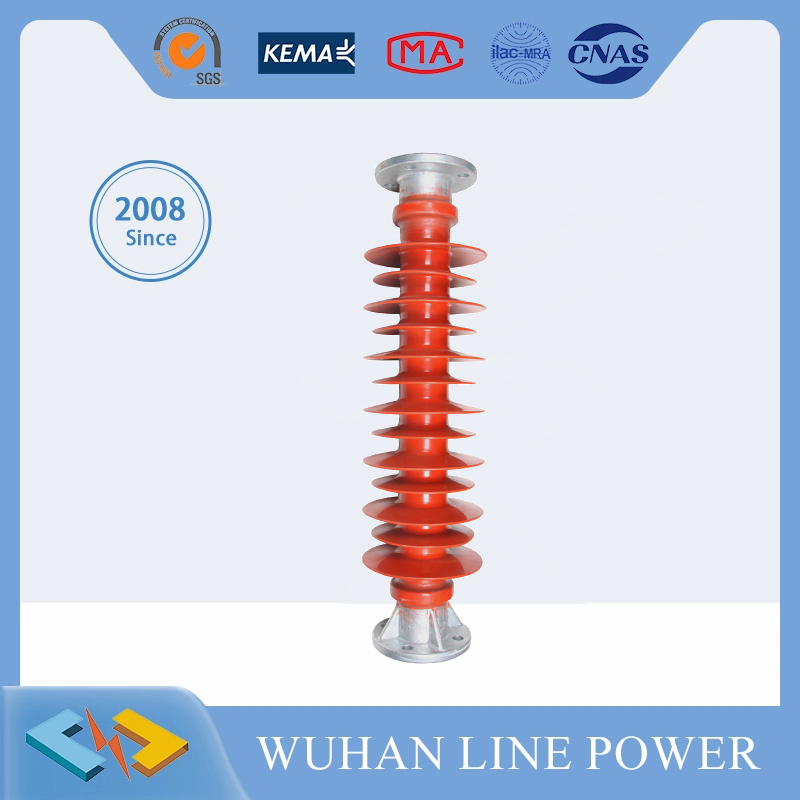

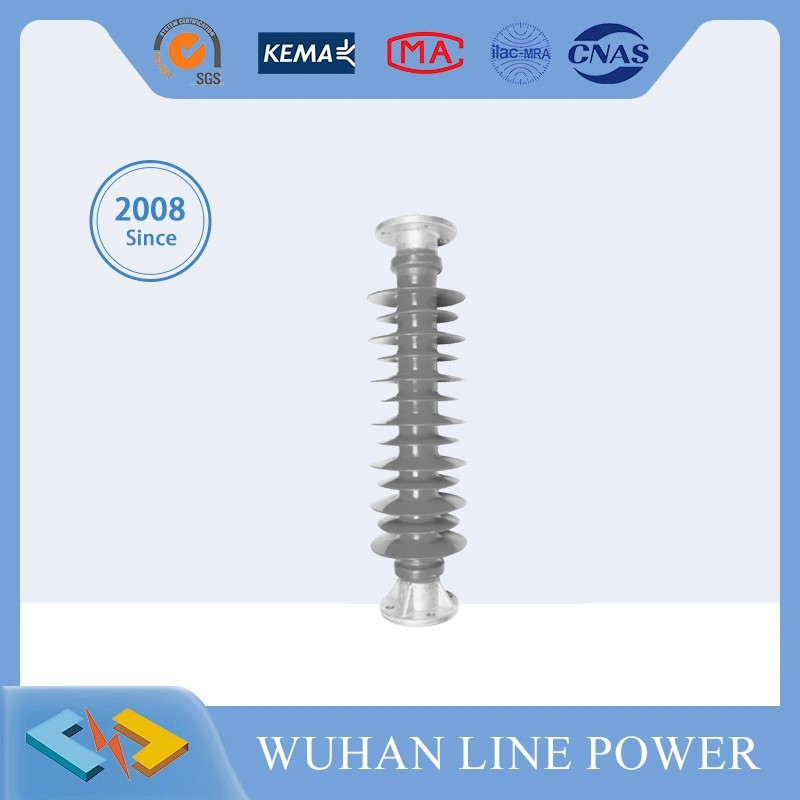

72.5kv 16kN Aislador de Poste de Silicona de Polímero Compuesto

1 / 5

72.5kv 16kN Aislador de Poste de Silicona de Polímero Compuesto

¿Aún no te decides? ¡Consigue muestras por $!

Solicitar Muestra

Enviar consulta

Descripción del Producto

Información Básica

No. de Modelo.

FZSW-72.5/16

Estructura

Aislador de Publica

Tipo

Aislador de Tipo A

Uso

Transmisión de energía de alta tensión

Método de conexión

brida

Tamaño de la capacidad portante

16kn

Certificación

CCC, CE, ISO9001

Color

gris

OEM / ODM

Sí / Sí

Muestra

Sí

Se puede personalizar

Sí

Paquete de Transporte

Caja de contrachapado / Palet / Cajón de madera maciza fumigada

Especificación / Origen

16kg / China

Código del HS

85469000

Capacidad de Producción

5000 pcs / mes

Descripción de Producto

72,5kv 16kN aislante de poste de la estación de silicona de polímero compuesto

Tensión nominal:	72,5kV	SCL:	16kN
Tipo:	Puesto de la estación	Prueba de tipo:	Proporcionar
Material:	Compuesto, polímero	Muestra disponible:	Sí

Conexiones finales	Núcleo	Cobertizos y viviendas
Materiales: Hierro fundido galvanizado en caliente o acero fundido	Epoxi y fibra de vidrio	HTV caucho de silicona
Espesor mínimo de la galvanización: 86μm	Diámetro de la varilla: Φ70mm	Color: Gris

Parámetros del producto

Tensión nominal (KV)	Altura (mm)	Distancia de arco seco (mm)	Distancia de fuga (mm)	Carga de palanca de control (SCL)	Carga voladiza (MDCL)	Carga de torsión (MDTol)	Frecuencia de potencia seca (KV)	Resistencia a impulsos (KV)
72,5	770±1	≥682mm	≥1813	≥16kN	≥10kN	≥1,2kN • m	≥165	≥325

Certificaciones & Pruebas

I Pruebas de Tipo

Los ensayos de tipo se realizan según la norma pertinente en aislantes de diseño idéntico para demostrar el cumplimiento de los requisitos establecidos:

Verificación de las dimensiones
Carga mecánica defectuosa
Prueba de rendimiento mecánico
Prueba de tensión de resistencia a impulsos de relámpagos secos
Prueba de tensión de resistencia a la frecuencia de potencia húmeda

II Pruebas de Rutina

Pruebas rutinarias especificadas bajo la norma IEC 60383 (con una carga de tracción rutinaria al 50% de la carga electromecánica fallida):

Inspección visual
Prueba mecánica de rutina

III Pruebas de Aceptación

Verificación de las dimensiones
Prueba de carga mecánica fallida

* Fotos de prueba disponibles bajo solicitud.

Marcado, Etiquetado y Embalaje

Requisitos de Marcado

Cada unidad aislante se marca de conformidad con la norma IEC 61952 estableciendo un sistema de trazabilidad para cada componente:

Nombre o marca comercial del fabricante.
Designación del tipo de fabricante.
Características eléctricas especificadas.
Carga mecánica especificada.

Embalaje y Envío

Las unidades aislantes se envasan en cajas de madera contrachapada o en cajas de madera maciza para proporcionar una protección adecuada durante la manipulación y el transporte. Se ofrece la posibilidad de proveer Certificados de Origen (CO) si el cliente lo requiere.

Presencia Global de Directo de Fábrica

Nuestros aisladores de alta calidad han sido distribuidos en más de 45 países a lo largo de 5 continentes:

Estados Unidos Canadá México Honduras Trinidad y Tobago Paraguay República Dominicana Brasil Costa Rica Argentina Venezuela Chile Perú Ecuador Ghana Egipto Francia Bélgica República Checa Polonia Australia Nueva Zelanda

Preguntas Frecuentes (FAQ)

? ¿Cuáles son las especificaciones eléctricas principales del modelo FZSW-72.5/16?

Tiene una tensión nominal de 72,5 KV, una carga de palanca de control especificada (SCL) de ≥16kN y una tensión resistente a los impulsos de rayos de ≥325 KV.

? ¿Qué materiales se utilizan en la fabricación de este aislante?

Los cobertizos y la carcasa exterior están hechos de caucho de silicona HTV, el núcleo está compuesto de epoxi y fibra de vidrio, y las conexiones finales son de hierro fundido galvanizado en caliente o acero fundido.

? ¿Bajo qué estándares internacionales de calidad se prueban los aisladores?

Todos los productos se prueban siguiendo rigurosamente las normativas internacionales como la IEC 60383 e IEC 61952. Además, cuentan con certificaciones CCC, CE e ISO9001.

? ¿Es posible solicitar muestras antes de realizar un pedido comercial grande?

Sí, disponemos de muestras para pruebas y comprobación de compatibilidad con sus sistemas de transmisión de energía.

? ¿Cómo se asegura la protección de la mercancía durante la transportación marítima o terrestre?

Las piezas se embalan de forma segura utilizando cajas de madera contrachapada, paletas o cajones de madera maciza fumigada, lo que garantiza una protección física óptima.

? ¿Ofrecen soporte de personalización y servicio OEM/ODM?

Sí, los aisladores se pueden personalizar y adaptar según los requerimientos dimensionales o técnicos del cliente bajo modalidades OEM y ODM.
