Kodery 15kv Aislador de Porcelana Aislador Cerámico Poste de Línea Pin Varilla Larga 11kv 22kv 33kv 5kn 10kn 12kn ANSI 57-1 57-3 57-4 Alta Tensión Línea Aérea

1 / 5

Kodery 15kv Aislador de Porcelana Aislador Cerámico Poste de Línea Pin Varilla Larga 11kv 22kv 33kv 5kn 10kn 12kn ANSI 57-1 57-3 57-4 Alta Tensión Línea Aérea

Enviar consulta

Descripción del Producto

Descripción de Producto

Los Aisladores Composite son componentes clave diseñados para garantizar la seguridad y estabilidad en la transmisión de energía eléctrica. Se pueden dividir en aisladores composite de línea y aisladores composite de estación de energía eléctrica.

También pueden clasificarse según su estructura y aplicación en: aisladores composite de suspensión de varilla, aisladores composite tipo pin, aisladores composite de brazo cruzado, aisladores composite de pilar y aisladores compuestos resistentes a la deflexión por viento, entre otros.

Estructura Optimizada

Tamaño pequeño, peso ligero, fácil de instalar y de mantener.

Alta Resistencia

Excelente resistencia mecánica, no se rompen fácilmente y ofrecen un gran desempeño sísmico.

Resistencia a la Contaminación

Buen comportamiento en entornos con altos niveles de contaminación ambiental.

Producción Estable

Ciclo de producción rápido y alta estabilidad de calidad garantizada.

Parámetros de Producto

Voltaje nominal del sistema (kV)	Tipo	Longitud de sección (mm)	Distancia de arco (mm)	Distancia de recorrido (mm)	Carga especificada del brazo (kN)	Carga de tracción especificada (kN)	Tensión no disruptiva al rayo (kV)	Tensión soportada a frecuencia industrial (kV)
Voltaje nominal del sistema (kV)	Tipo	Longitud de sección (mm)	Distancia de arco (mm)	Distancia de recorrido (mm)	Carga especificada del brazo (kN)	Carga de tracción especificada (kN)	Tensión no disruptiva al rayo (kV)	Seco	Húmedo
10	FZS-10/5	215	125	290	5	70	75	35	28
35	FZS-35/5	620	480	1200	5	70	265	125	100
35	FZS-35/8	620	480	1200	8	70	265	125	100
66	FZS-66/5	830	630	1800	5	70	410	230	185
66	FZS-66/8	830	630	1800	8	70	410	230	185
110	FZS-110/5	1270	1025	2900	5	70	550	285	230
110	FZS-110/10	1270	1025	2900	10	70	550	285	230
10	FPQ-10/3	285	205	450	3	10	110	50	40
10	FPQ-10/5	285	205	450	5	10	110	50	40

Información requerida para el pedido:

1. Grado de tensión

2. Carga mecánica especificada

3. Distancia de recorrido

4. Tensión soportada a frecuencia industrial

5. Tensión no disruptiva al rayo

6. Distancia de aislamiento

7. Tipo de acoplamiento

Nota: Se pueden suministrar diferentes diseños según los requerimientos específicos del cliente.

Fotos Detalladas

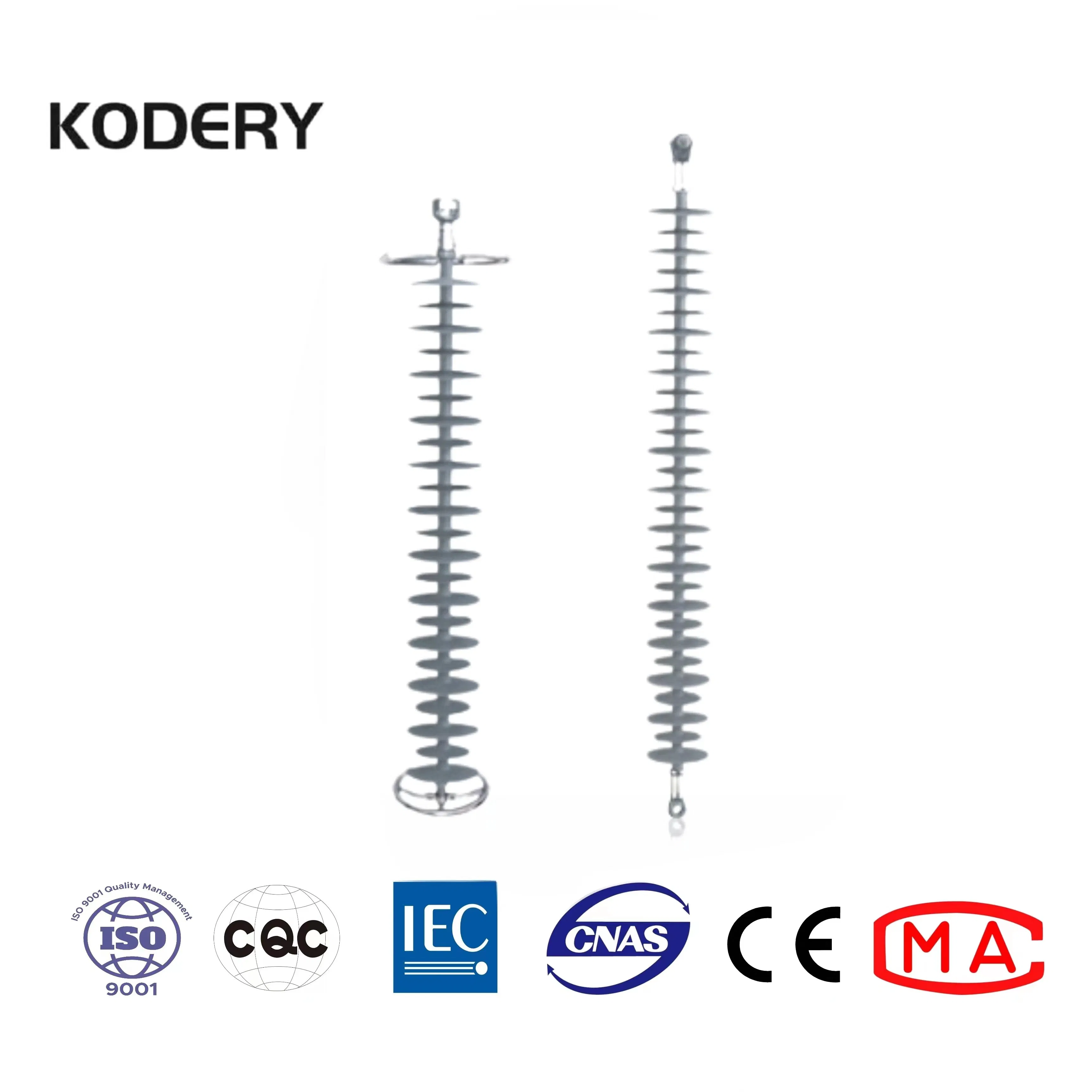

Aislador de porcelana y composite de alta tensión poste de línea pin varilla larga

Aislador de porcelana cerámico poste de línea pin varilla larga

Detalle del cuerpo del aislador compuesto cerámico alta tensión

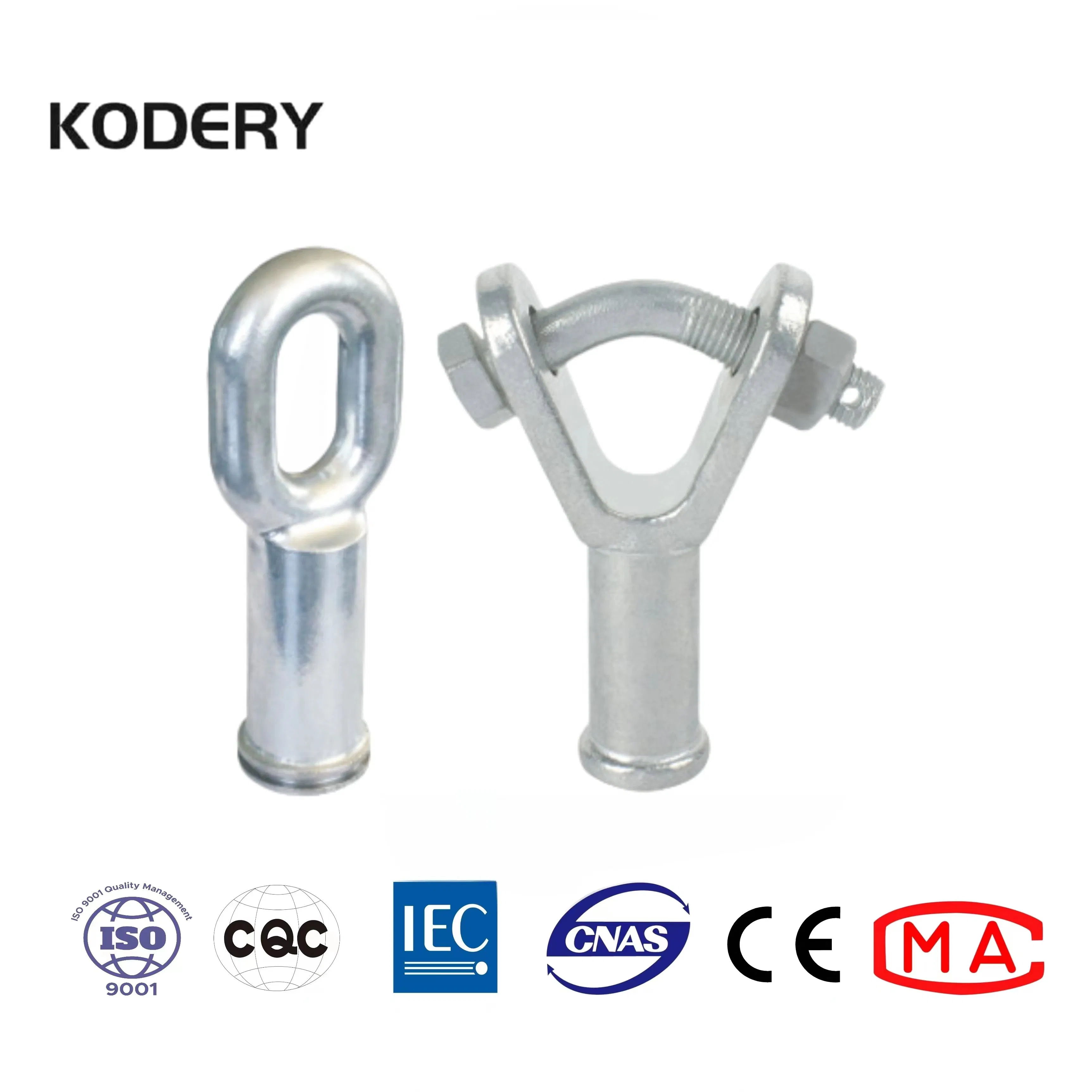

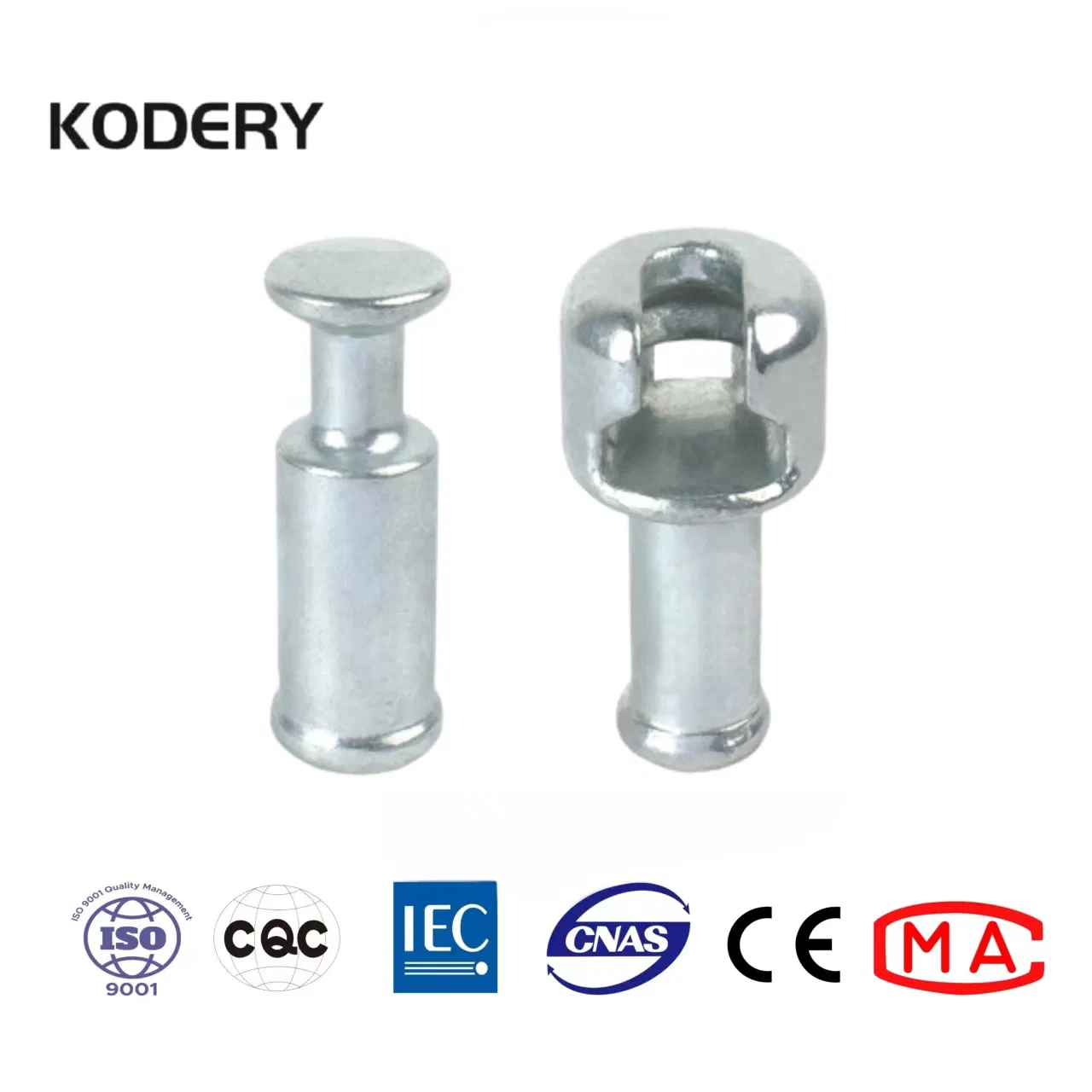

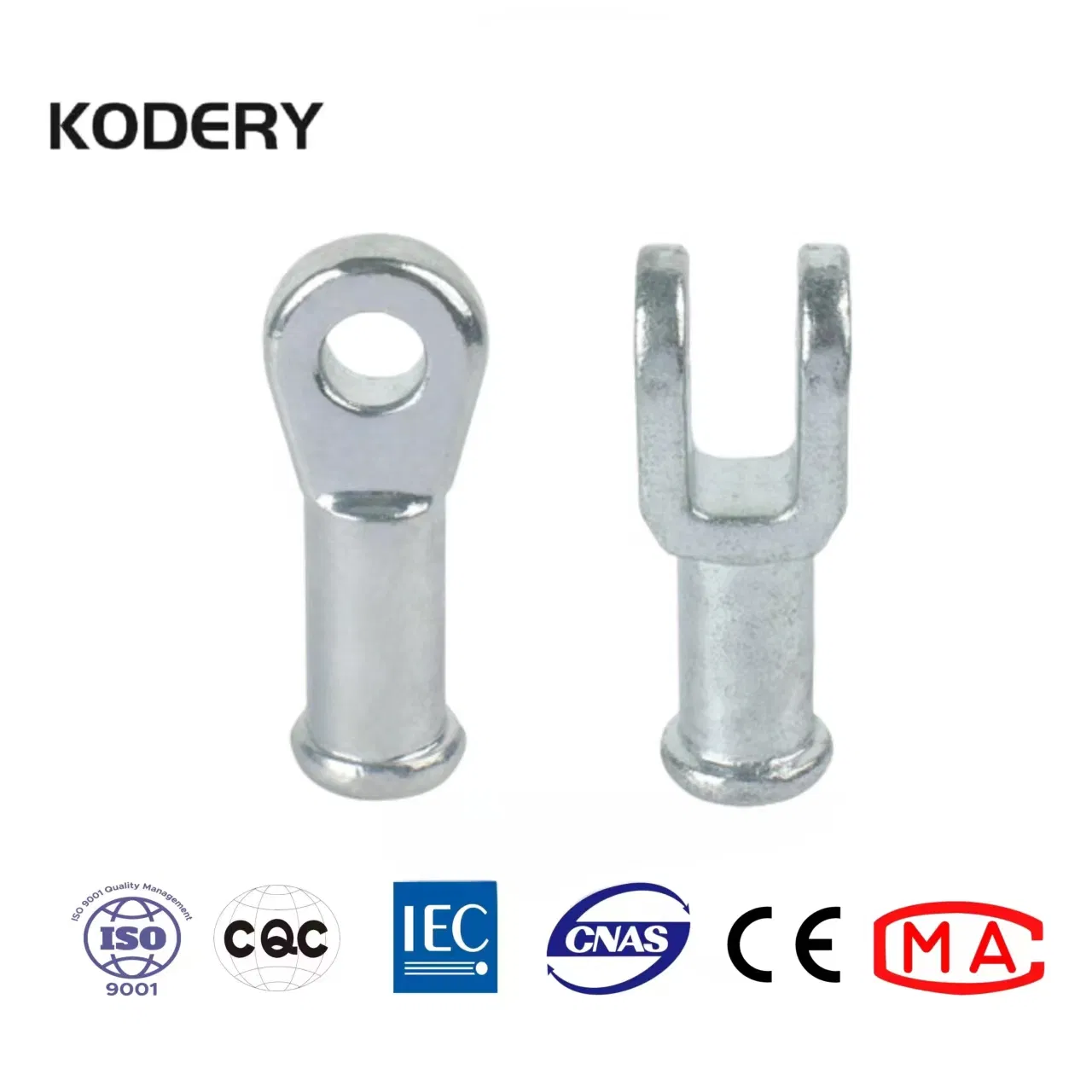

Detalle de la conexión metálica del aislador tipo pin

Aisladores de porcelana y de pilar para líneas de transmisión aéreas

Proceso de Producción y Control de Calidad

Área de almacenamiento de materias primas y componentes mecánicos

Proceso de moldeo y ensamblado de aisladores composite

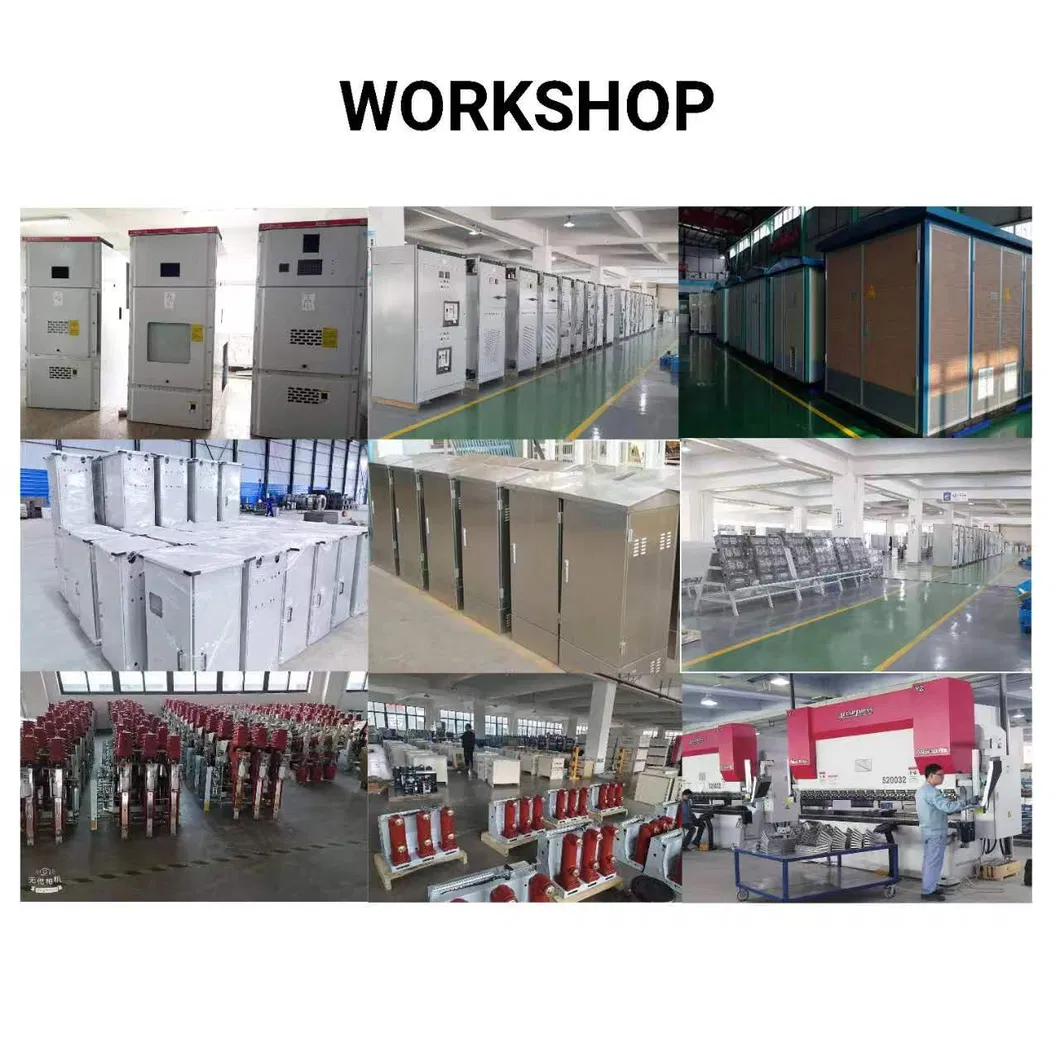

Línea de producción y curado del revestimiento de silicona

Pruebas de resistencia y control de calidad de aisladores

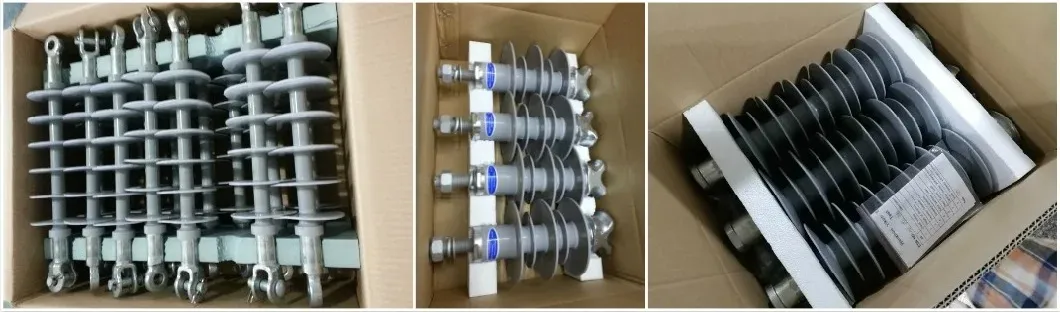

Línea de empaque y preparación de envíos internacionales

Lote listo para el despacho y logística del producto final

Preguntas Frecuentes (FAQ)

¿Cuáles son las principales ventajas de los aisladores composite frente a los tradicionales?

Los aisladores composite ofrecen un tamaño compacto, peso ligero que reduce los costos de instalación, alta resistencia mecánica frente a roturas y un excelente rendimiento en zonas de alta contaminación gracias a sus propiedades hidrófugas.

¿Qué tipos de aisladores composite están disponibles?

Disponemos de una amplia gama que incluye aisladores de suspensión de varilla, tipo pin, de brazo cruzado, de pilar y aisladores resistentes a la deflexión por viento, adecuados tanto para líneas de transmisión como para estaciones eléctricas.

¿Cómo se comportan los aisladores composite en ambientes contaminados?

El material de silicona composite proporciona una alta repelencia al agua, lo que evita la formación de capas conductoras continuas en condiciones de humedad o lluvia, minimizando los riesgos de descargas eléctricas y corrientes de fuga.

¿Qué parámetros técnicos son indispensables para realizar un pedido?

Es necesario definir el voltaje nominal del sistema, la carga mecánica especificada (tracción o brazo), la distancia de recorrido requerida, la tensión soportada a frecuencia industrial, la tensión no disruptiva al rayo y el tipo de acoplamiento.

¿Es posible solicitar un diseño personalizado de aislador?

Sí, podemos adaptar el diseño, las dimensiones y las especificaciones técnicas mecánicas y eléctricas para cumplir con los requerimientos particulares del proyecto de cada cliente.
