| Estilo | Aisladores de porcelana de carrete | |
|---|---|---|
| Material | Cuerpo | Porcelana |
| Colores | Marrón/ blanco/ verde | |
| opcional, como elección del cliente | ||

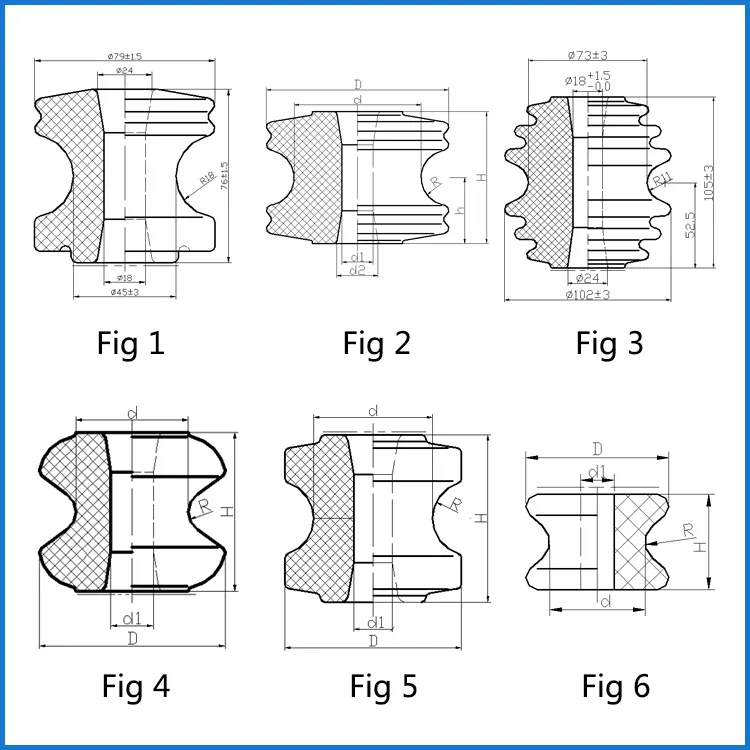

| ANSI CLASE | Fig No | Dimensiones principales (mm) | Transversal Fuerza (KN) | Tensión de baja frecuencia (kV) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H | h | D | d | d1 | d2 | R | Destellover seco | Wet Flashover | ||||
| Vertical | Horizontal | |||||||||||
| 53-1 | 2 | 54 | 27 | 57 | 45 | 18 | 22 | 11 | 8,9 | 20 | 8 | 10 |
| 53-2 | 1 | 76 | 38 | 79 | 45 | 18 | 24 | 18 | 13,3 | 25 | 12 | 15 |
| 53-3 | 2 | 81 | 40,5 | 76 | 45 | 18 | 24 | 11 | 17,8 | 25 | 12 | 15 |
| 53-4 | 2 | 76 | 38 | 105 | 73 | 18 | 24 | 16 | 20 | 25 | 12 | 15 |
| 53-5 | 3 | 105 | 52,5 | 102 | 73 | 18 | 24 | 11 | 26,7 | 35 | 18 | 25 |
| R-8 | 7 | 32 | 57 | 40 | 17,5 | 7 | 9 | 10 | 7 | 7 | ||
| R-6 | 6 | 80 | 70 | 40 | 18 | 7 | 13,5 | 15 | 12 | 12 | ||
| R-2 | 5 | 76 | 80 | 54 | 17,5 | 17,5 | 20 | 15 | 12 | 12 | ||
| R-1 | 5 | 54 | 57 | 39 | 17,5 | 11 | 9 | 15 | 8 | 8 | ||
| 1617 | 4 | 65 | 76 | 44 | 17,5 | 9 | 9 | 20 | 9 | 9 | ||
| 1617-1 | 4 | 65 | 78 | 44 | 18,5 | 9 | 9 | 20 | 9 | 9 | ||
| 1617-2 | 4 | 67 | 73 | 44 | 16 | 14,3 | 13 | 20 | 9 | 9 | ||
| 1618-1 | 4 | 75 | 89 | 52 | 17 | 13 | 10 | 20 | 9 | 9 | ||
| 1618-2 | 4 | 75 | 89 | 52 | 17 | 12,5 | 13 | 25 | 12 | 12 | ||
| 1618-3 | 4 | 80 | 85 | 52 | 18 | 14 | 13 | 17 | 9 | 9 | ||

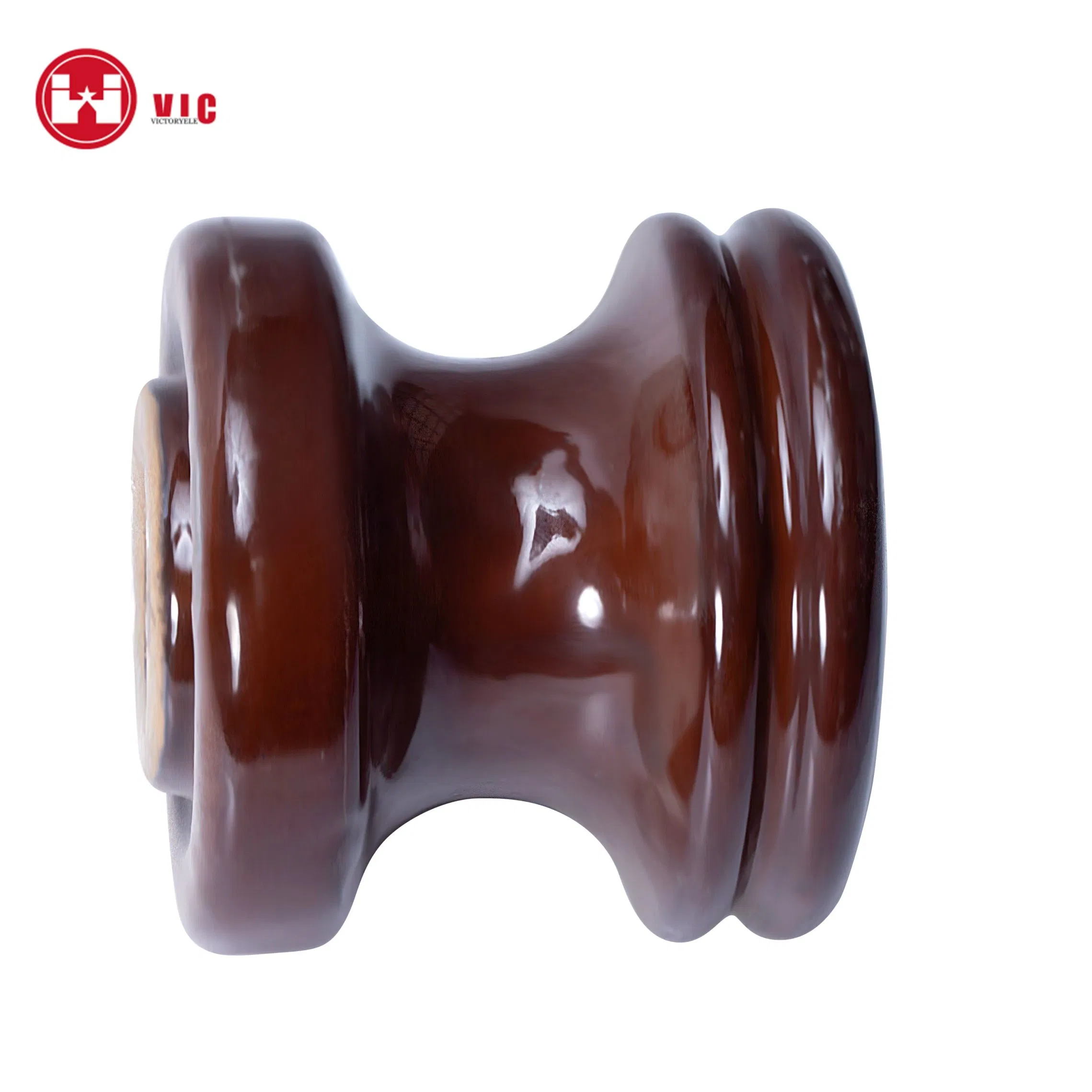

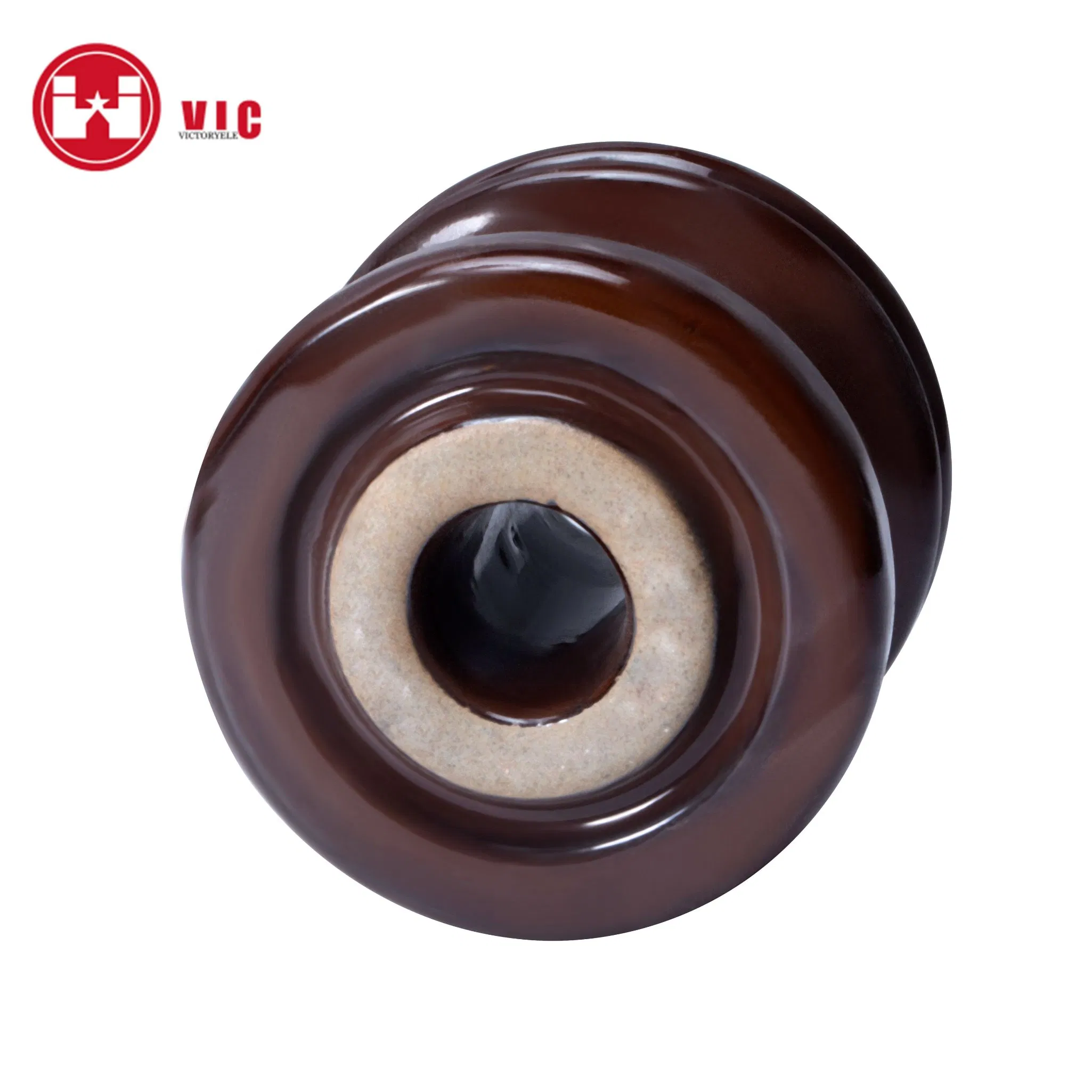

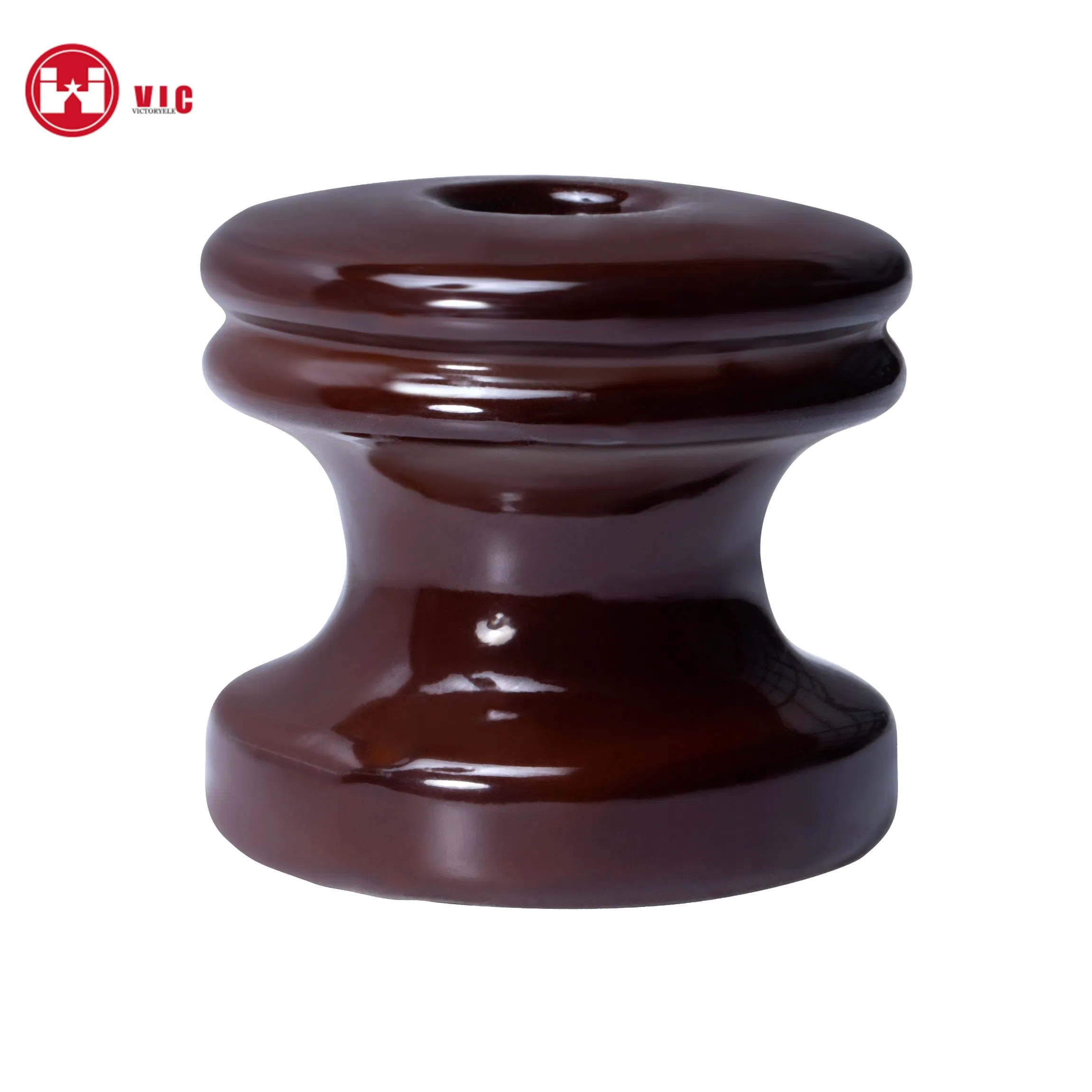

El cuerpo de los aisladores está fabricado de porcelana de alta resistencia, diseñado específicamente para soportar aplicaciones de baja tensión.
El color estándar es el marrón, pero se ofrecen opciones en blanco y verde según los requerimientos y preferencias del cliente.
Nuestros aisladores de porcelana cuentan con las certificaciones CE e ISO9001, lo que garantiza el cumplimiento de estrictas normas de seguridad y calidad internacional.
Están fabricados en estricto cumplimiento con la especificación estándar ANSI (por ejemplo, ANSI clase 53-1, 53-2, etc.).
El modelo 53-1 presenta una conexión de tipo esférico y tiene una capacidad de resistencia a la carga transversal de 40KN.
Sí, aceptamos servicios de personalización OEM, permitiendo adaptar los productos a sus necesidades específicas de tamaño y diseño.
