Información Básica

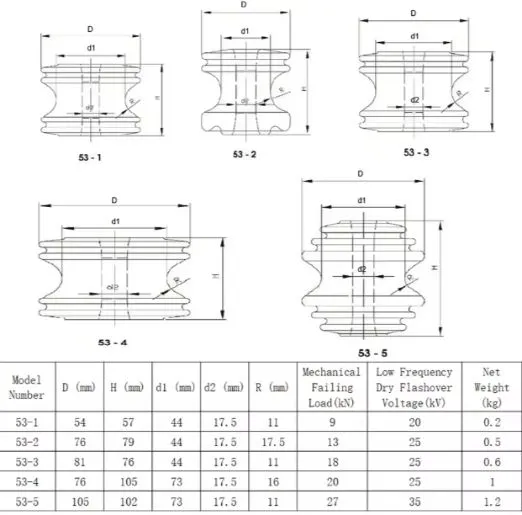

No. de Modelo.
53-2
Estructura
Aislador de Suspensión
Tipo
Aislador de Tipo A
Uso
Transmisión de energía de alta tensión, Aislamiento, Conducir, Instalación eléctrica
Método de conexión
Tipo Trough
Tamaño de la capacidad portante
210KN
Certificación
CCC, CE, ISO9001
Color
Rojo
Nombre del producto
aislante
Aislante del pasador
33kv
Aislante de poste
69kv-119kv
Aislante de suspensión
33kv y superior
Aislante de tensión
11kv-35kv
Aislante de suspensión compuesto
110kv-550kv
Resistencia a la tracción
70kn/100kn
Grosor
demandas de los clientes
Diámetro
5-180mm insulator core rod(epoxy resin rod)
Voltaje
750kv -10kv aislante de goma de silicona
Conexiones aislantes
bola, llave, lengüeta, horquilla, brida, etc.
Operación
resistente al calor, ligero, alto stre mecánico
OEM
disponible
Paquete de Transporte
exportar paquete estándar
Especificación
según el cliente requerido
Código del HS
8546900000
Capacidad de Producción
50000000tons/año
Descripción de Producto

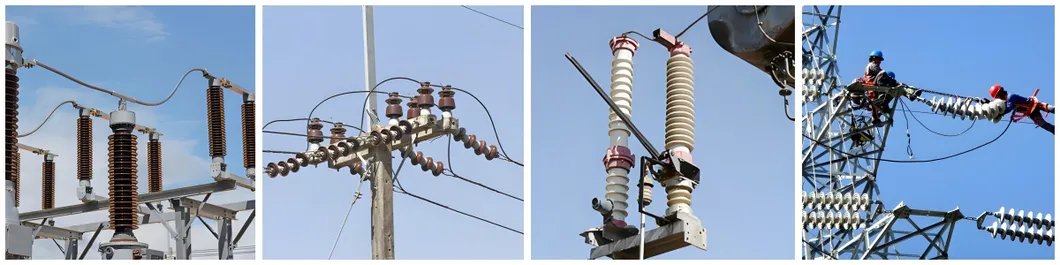

1. Los aisladores son utilizados en equipos eléctricos para apoyar y separar conductores eléctricos sin permitir la corriente a través de ellos mismos.
2. El aislamiento se utiliza también, más concretamente, para referirse a soportes aislantes utilizados para fijar la distribución de energía eléctrica o líneas de transmisión de postes y torres de transmisión.
3. Soportan el peso de los cables de suspensión sin permitir que la corriente fluya a través de la torre a la tierra.
Los aislantes se caracterizan en varias clases comunes:

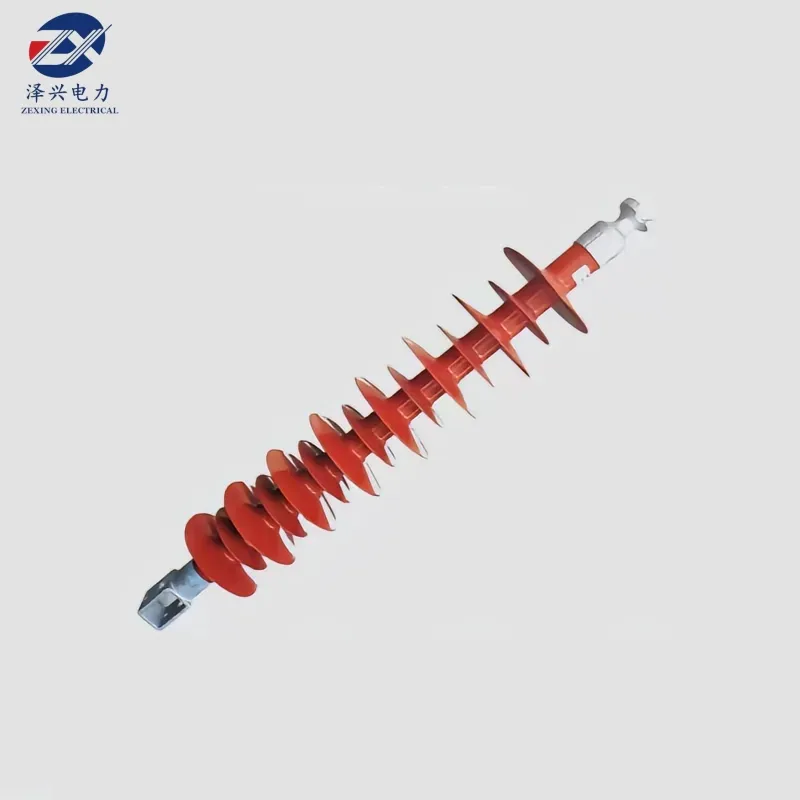

Los aisladores de suspensión compuesto
* Hay compuestos de hierro las tapas, fundas de porcelana (suspensión de caucho de silicona o acero) y los pies (barras conductoras), que están aglomeradas con cemento adhesivo.
* Todos ellos adoptan la de cabeza cilíndrica de estructura más avanzada del mundo, caracterizada por su cabeza de pequeño tamaño, peso ligero, alta resistencia y gran distancia de recorrido. Ahorra materiales metálicos y reduce los costes de la línea.
Clavija aislante
* El aislante tipo pasador está montado sobre un eje pegado en el cross-arm del polo. El aislante tiene una ranura en la parte superior, justo debajo de la corona.
* El conductor pasa a través de esta ranura y está ligado al aislante con alambre recocido del mismo material que el conductor.
* Los aisladores tipo pin son utilizados para la transmisión y distribución de señales de comunicación, y la energía eléctrica en tensiones de hasta 33 kV.

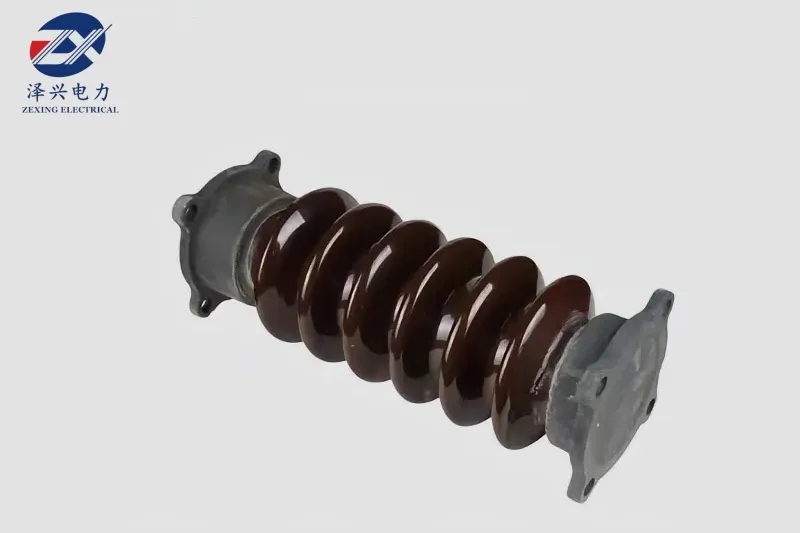

Aislante post
Un tipo de aislamiento de la década de 1930 que es más compacto que los tradicionales aislantes tipo pin y que rápidamente ha reemplazado a muchos aislantes tipo pin en las líneas de hasta 69 kV. En algunas configuraciones, puede ser diseñado para el funcionamiento de hasta 115 kV.

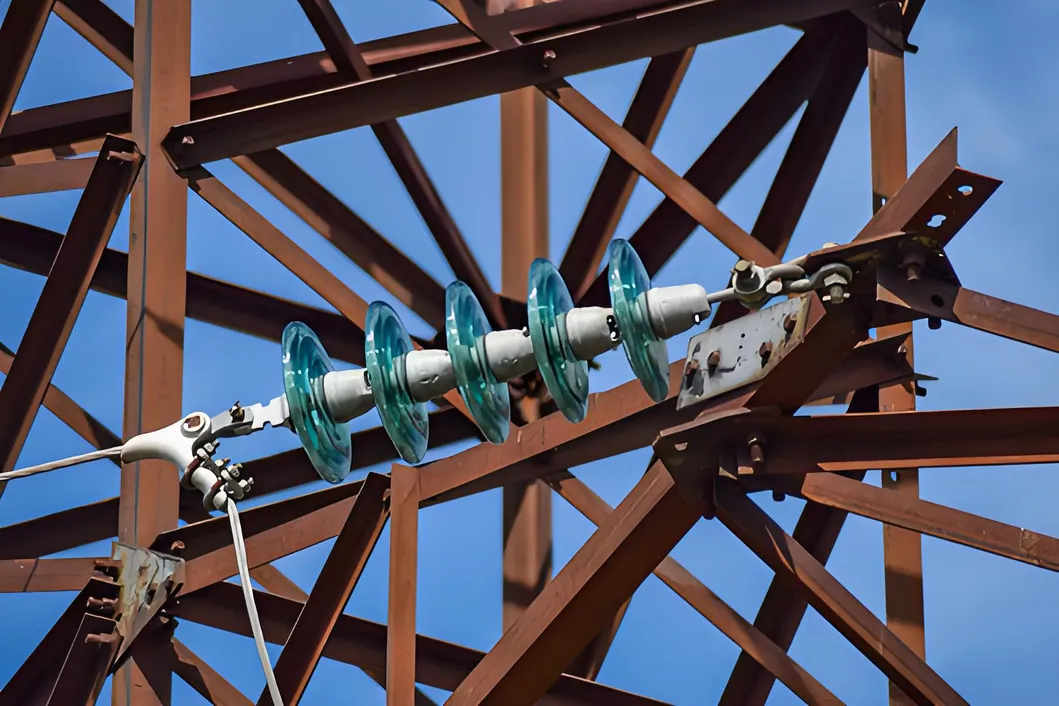

Aislante de la suspensión

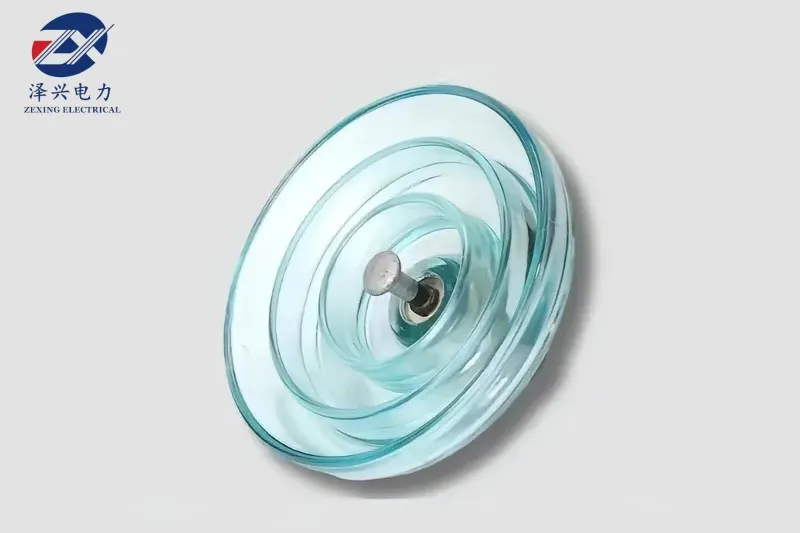

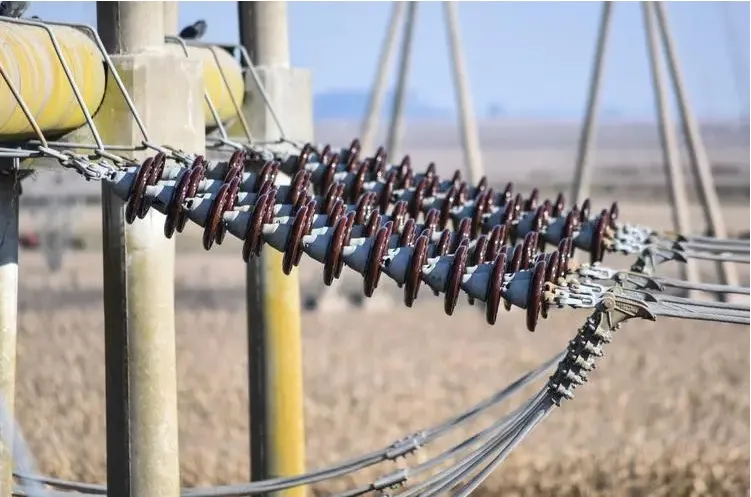

* Para tensiones mayores de 33 kV, se trata de una práctica habitual usar aislantes tipo suspensión, que constan de una serie de discos de vidrio o porcelana conectados en serie por vínculos de metal en forma de cadena.
* El conductor está suspendido en el extremo inferior de esta cadena, mientras que el extremo superior está fijado en el brazo transversal de la torre. El número de unidades de disco utilizado depende de la tensión.
Aislante de la cepa
* Un callejón sin salida o polo de anclaje o torre se utiliza cuando una sección recta de la línea termina, o gira en otra dirección.
* Estos postes deben soportar la tensión lateral (horizontal) de la línea recta de cable. Para soportar esta carga lateral se utilizan los aislantes de tensión.
* Para las líneas de baja tensión (inferiores a 11 kV), los aislantes de tipo grillete se utilizan como aislantes de tensión.
Líder en equipos de transmisión innovadores y aislantes
Somos una empresa de equipos de energía que se centra en la investigación, desarrollo y producción de equipos de transmisión de alta calidad y aislantes. Nuestra misión es ofrecer soluciones confiables y eficientes para la industria de la energía mundial mediante la innovación y calidad, y promover el desarrollo sostenible de redes de poder.
Productos y Servicios
Los productos principales:
El equipo de transmisión: Diseñamos y fabricamos torres de transmisión avanzadas, postes y sistemas de apoyo de cables para garantizar la estabilidad y seguridad de la transmisión de energía a largas distancias.
Aisladores: Ofrecemos una gran variedad de materiales aislantes adecuados para líneas eléctricas y equipos de subestación de diferentes niveles de tensión. Tienen excelente rendimiento, resistencia a la intemperie y estabilidad a largo plazo bajo diversas condiciones ambientales.
Soluciones personalizadas: Comprometidos a proporcionar soluciones de equipos de energía personalizadas según las necesidades del cliente, incluyendo la optimización del diseño y el soporte de ingeniería para cumplir con diversos requisitos técnicos y ambientales.
Calidad y compromiso: La calidad y fiabilidad son los valores fundamentales de nuestros productos. Se siguen estrictamente las normas internacionales y las mejores prácticas de la industria para garantizar que todos los productos se someten a un estricto control de calidad y pruebas antes de salir de fábrica.
Perspectivas de futuro: Comprometidos con la innovación tecnológica y la optimización de los productos, estableciendo relaciones de cooperación a largo plazo y estables con clientes globales para la construcción de una red eléctrica más segura y eficiente.
POLÍTICA DE CALIDAD:
Los productos son fiables en su funcionamiento.
Se satisfacen rápidamente las necesidades y demandas del cliente.
El mantenimiento post-venta y el servicio se ejecutan con rapidez y con un alto nivel de competencia técnica.
La asociación a largo plazo con nuestros clientes es nuestra prioridad.
Seguimos los requisitos y mejoramos permanentemente la eficacia del Sistema de Gestión de Calidad ISO 9001.
Estructura de Producción
1. Planta de accesorios metálicos y pasamuros de transformador de sólidos.
2. Planta de pasamuros de condensadores OIP/RIP/RIF/RIS/RIN.
3. Planta de aisladores de porcelana, compuestos y de vidrio.
4. Planta de materiales de aislamiento eléctrico.
Exportado a América del Norte, América del Sur, Australia, el sudeste de Asia, África, Europa y otros 50 países y regiones. Los aisladores fabricados corresponden a las normas internacionales en cuanto a su calidad y a los precios más competitivos del mercado.

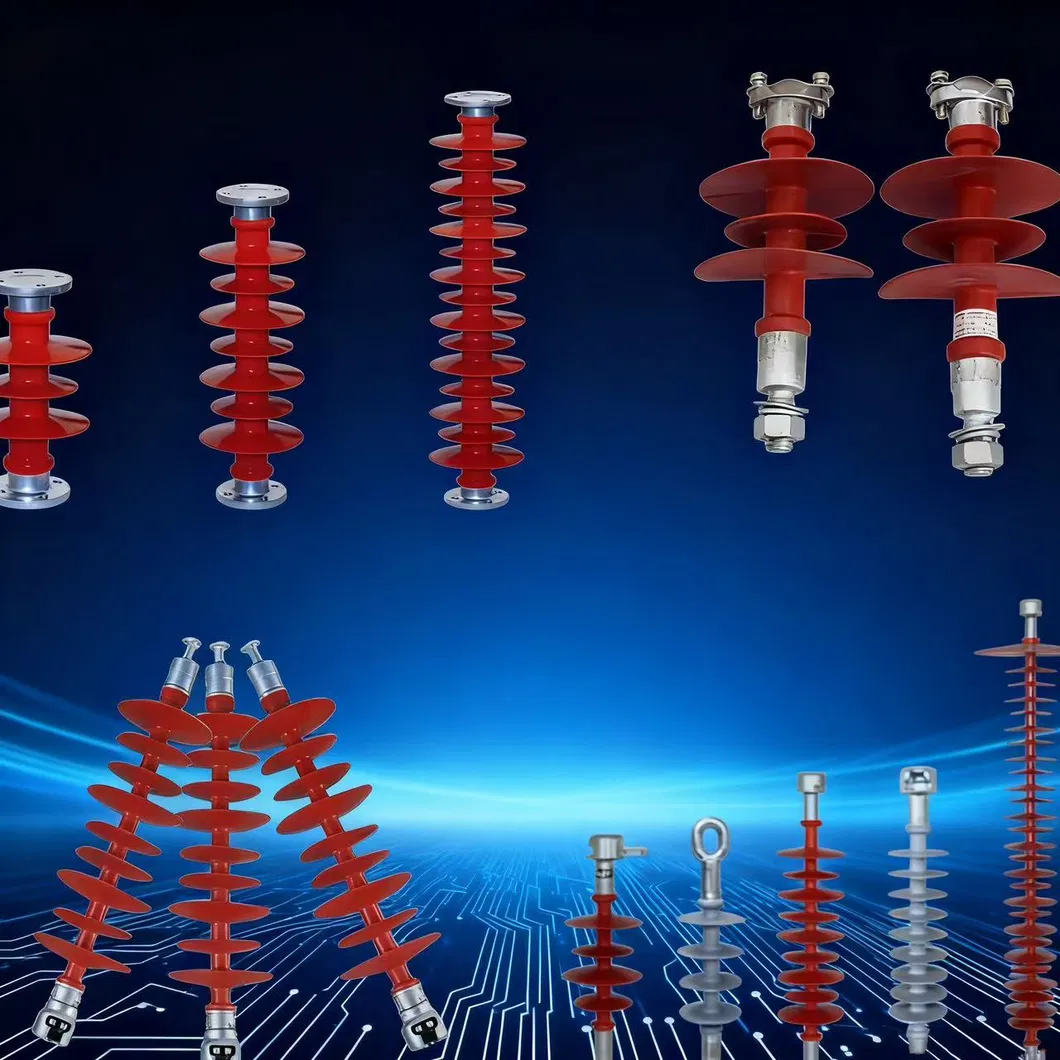

Otros productos
Preguntas Frecuentes (FAQ)
Q1: ¿Cuáles son las principales diferencias entre la porcelana, vidrio y los aisladores de polímero?
Los aisladores de porcelana ofrecen alta resistencia mecánica y resistencia al calor, ideal para alta tensión (HV) subestaciones. Los aisladores de vidrio tienen excelentes propiedades de auto-limpieza y fácil detección de defectos, apto para líneas de transmisión de HV. Los aislantes de polímeros son ligeros, anticorrosivos y rentables, perfectos para el cabotaje o zonas contaminadas.
Q2: ¿Cómo elegir los aislantes eléctricos basados en el nivel de tensión del proyecto?
Para baja tensión (≤11kV), aisladores de polímero o porcelana de tamaño pequeño. Para media tensión (33kV a 110kV), se prefieren aisladores estándar de porcelana o vidrio. Para alta tensión (220kV-500kV), aisladores pesados de porcelana o composite de polímero con una gran distancia de recorrido.
Q3: ¿Qué errores de instalación se deben evitar con aislantes al aire libre?
Evite instalar aisladores sobre superficies sucias (limpie las superficies para evitar fugas). No apriete en exceso los herrajes (siga el par de apriete especificado para evitar grietas). Asegure un sellado adecuado para los aisladores de polímero para impedir la entrada de agua.
Q4: ¿Cuál es el estándar de resistencia de aislamiento para los aislantes de alta tensión y cómo probarlo?
La norma mínima de resistencia de aislamiento para aislantes de HV es ≥1000 MΩ. Se prueba utilizando un megaohmímetro de 2500V: conecte los cables del medidor a las piezas metálicas del aislador y a la carcasa para medir la resistencia en seco.
Q5: ¿Qué material aislante es mejor para las zonas costeras con alta pulverización de sal?
Los aisladores de polímero (composite) son los mejores. Su superficie de caucho de silicona resiste la acumulación de sal y la corrosión química, a diferencia de la porcelana o el cristal, que pueden desarrollar capas conductoras de sal y provocar fallas en el aislamiento.
Q6: ¿Los productos aislantes cumplen con las normas internacionales de calidad?
Sí, todos nuestros aisladores cumplen con las principales normas mundiales, incluyendo la norma IEC 60383 (para aislantes de alta tensión), ANSI C29.1 (para aisladores de porcelana) e IEC 61109 (para aislantes de polímero), garantizando la compatibilidad con proyectos eléctricos globales.
